上个月，一个老客户打电话来，声音急得能着火——他们的反应釜，去年刚做的无损检测，报告一切正常，结果前天法兰突然裂开，差点出大事。他第一句就是：‘你们那检测，到底有没有用！’
我一时语塞。说实话，这种事儿，谁碰上都窝火。
无损检测，NDT，几十年了，工业界离不了。但总有人把它当成万能神灯，擦一擦就灵。真不是啊。它更像手术刀，用不好，还不如别碰。
咱们今天就把这层窗户纸捅破，聊聊那些报告上没写、规范里不提，但是关键时刻要命的真相。
常规方法：四大天王，各有各的死角
入行头几年，我也迷信过那几种经典手段。

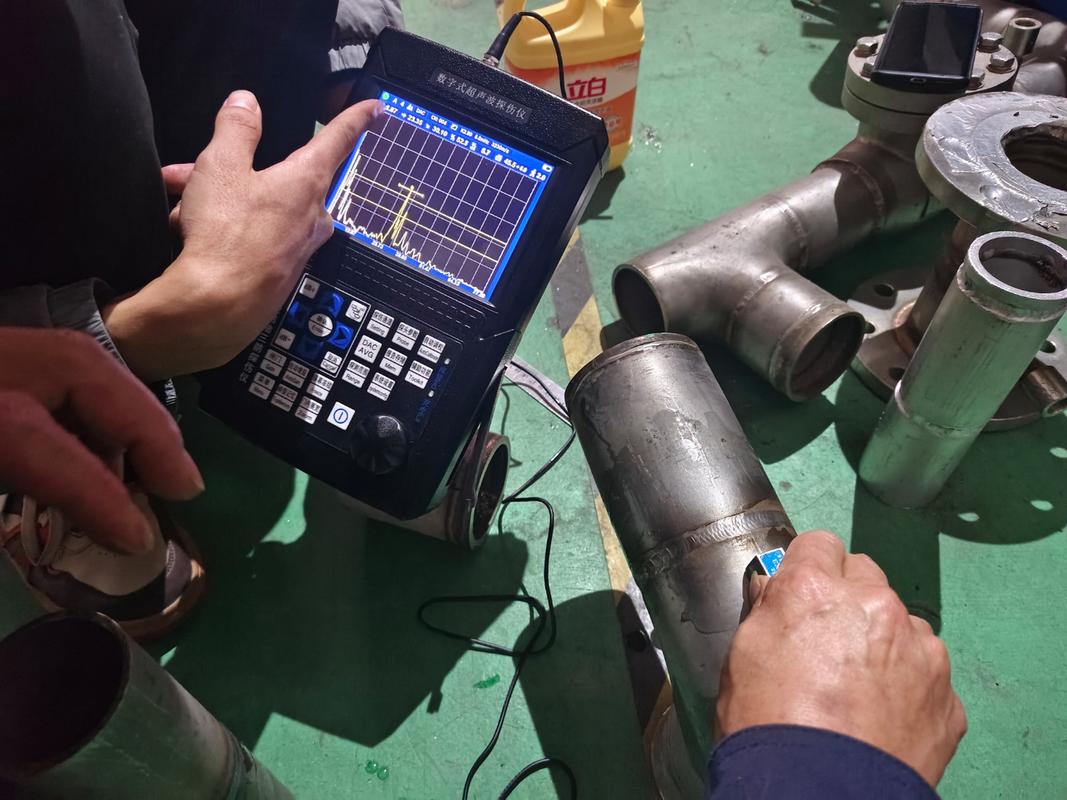

超声检测（UT）——拿个探头在构件表面涂耦合剂，屏幕上显示波形，判断里面有没有缺陷。便宜，穿透力强，对平面状缺陷敏感。✅ 可是！它怕粗晶材料，怕复杂几何形状。碰到奥氏体不锈钢焊缝，声波散射得你怀疑人生。我师傅说过一句糙话：超声玩得好是神探，玩不好就是算命先生。
射线检测（RT）——X光或者伽马射线，穿过工件打到胶片或数字板上，看内部结构。直观，可存档。✅ 但它怕裂纹，尤其细微裂纹，射线透照角度不对，根本显示不出来。❓ 体积型缺陷？气孔、夹渣，个个跑不了。唯独线状缺陷，一不小心就漏了。有次复核一个汽轮机叶片，RT报告说没事，我多了个心眼，又做了磁粉，结果发现一条十几毫米的表面裂纹——隐藏极深的折叠缺陷，射线角度恰好平行于裂纹面，拍出来几乎没有对比度。
磁粉检测（MT）和渗透检测（PT），一个靠磁场畸变吸住磁粉，一个靠毛细作用渗入着色剂，专查表面开口缺陷。👍 块，低成本。但它们只认表面，内部再严重也看不见。而且，铁磁性材料才能做MT，非铁磁性靠边站。PT呢，表面粗糙度、清洁度稍微差点，灵敏度直线下降。
这些方法，个个有卖点，也个个有盲区。选错了，就像用听诊器去找骨折。
先进技术：贵，但有些钱真不能省
后来，相控阵超声（PAUT）和衍射时差法（TOFD）出来了。一开始企业嫌贵，培训也复杂。❗ 可有些事情，贵也得干。

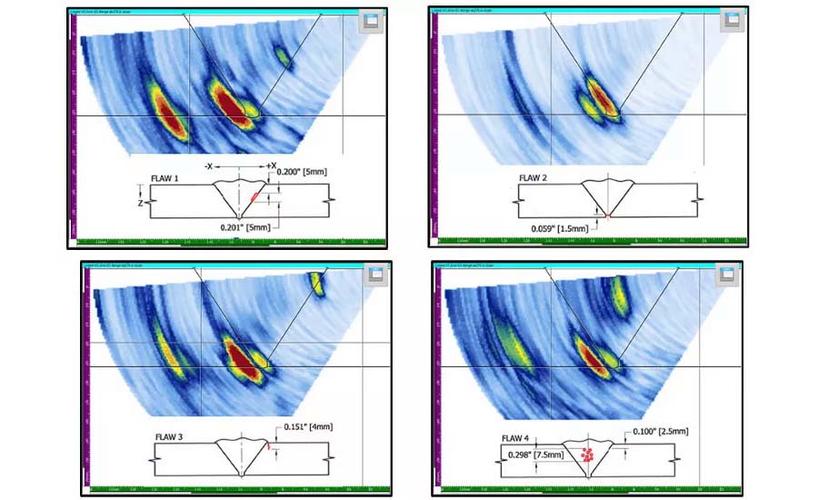

相控阵，一个探头几十个晶片，电子控制声束偏转、聚焦。扫查速度快，成像直观，缺陷显示像B超一样。遇上几何结构复杂的管座角焊缝，传统UT根本挪不开探头，相控阵却能灵活调整声束，把那些死角探个明白。💡 我经手过一个乙烯球罐，用常规RT，裂纹漏了一堆，改用相控阵+TOFD组合，检出一堆精细裂纹，业主看着三维成像脸都白了——幸亏没投产。
DR数字射线，替代传统胶片，动态范围宽，图像即时处理，还能远程评片。特殊环境下，比如不停机在线检测，DR配个机械臂，就能完成原本需要拆保温、搭脚手架的活，风险降一大截。
还有导波、磁记忆、涡流阵列……五花八门。这些技术没有谁包打天下。✅ 正确姿势永远是组合拳——用相控阵扫查整体，TOFD高精度定量，必要时用RT验证体积型缺陷，表面再上MT或PT。钱是花得多，但比起事故后的停工、赔偿、商誉扫地，毛毛雨。
自问自答：解开那些要命的疑惑
问：为什么我的压力容器每年都无损检测合格，却还是爆了？
答：这问题我每年被问不下十遍。多半是检测方法没选对，或者执行打了折扣。举个例子，应力腐蚀开裂，早期是极细微的网状裂纹，常规超声很难分辨，射线更别提。如果检测人员图省事，灵敏度校准偏离，或者扫查速度太快，直接就漏了。还有检测时机——有时候裂纹是在使用中逐步扩展的，去年测的时候确实没长到临界尺寸，今年就突然断裂。无损检测只能给当时的状态背书，管不了未来。最坑的是标准套用错误：该用相控阵的地方用了普通UT，该做TOFD验证的地方只做了RT。法规要求最低底线，可底线往往不够保命。
问：现在什么无损检测技术最靠谱？直接告诉我怎么选。
答：没有最牛的技术，只有最合适的组合。你要是现场快速筛查焊缝，便携式涡流或磁记忆走起。要想精确定量缺陷高度，TOFD谁用谁知道。大型铸锻件内部探伤，超声穿透法或射线。在役设备腐蚀监测，在线导波或脉冲涡流。记住：别指望一招鲜吃遍天。真正靠谱的，是那个检测人员的技术判断力。他懂得什么时候该怀疑，什么时候该换方法，而不是傻乎乎按规程走个过场。
人，才是最大的变量
我见过太多次：图纸标识的检测区域被挡了，工人懒得拆保温，探头勉强够到一角就下结论。耦合剂涂得马马虎虎，气泡比缺陷还密集。RT片子曝光不足，评片员看着模糊的影像，主观判定“合格”。这些都是报告上不会写的真实世界。
🤦 还有资质——现在持证人员鱼龙混杂，有人超声二级证拿了十年，却没真正摸过几次探头，实操水平稀碎。企业也奇怪，一边抱怨检测质量差，一边压价压得离谱，逼着检测公司派新手、省工时。
所以，下次你再拿到那份印着“合格”字样的报告时，心里得绷根弦：它仅仅代表在某个时刻、某种条件下，那个人用那种方法，没有发现问题。不等于绝对安全。
无损检测，从来就不是魔法。它是科学，是经验，是一场与概率的博弈。我们能做的，是尽量把筹码压在自己这边——选对方法，跟对人，留足成本。别等到炸了，才想起来问为什么。
💡 下次聊聊怎么跟检测公司谈合同，避开那些坑。
