有时候做振动分析真的能让人血压飙升。我盯着屏幕上那段时域波形，怎么看怎么不对劲。转子明明是好好的，频谱里却跳出来一个2倍频，幅值还贼高——不对中？不对啊，刚调过同轴度没两天。说实话，我当时第一反应是骂人了。
后来仔细检查，发现是传感器底座松了。就这么一个小小疏忽，差点让我把好端端的机组给拆了。这事儿说起来都丢人——不过也难怪，振动分析这活儿，本身就是跟信号玩捉迷藏。
振动频谱里的那些坑

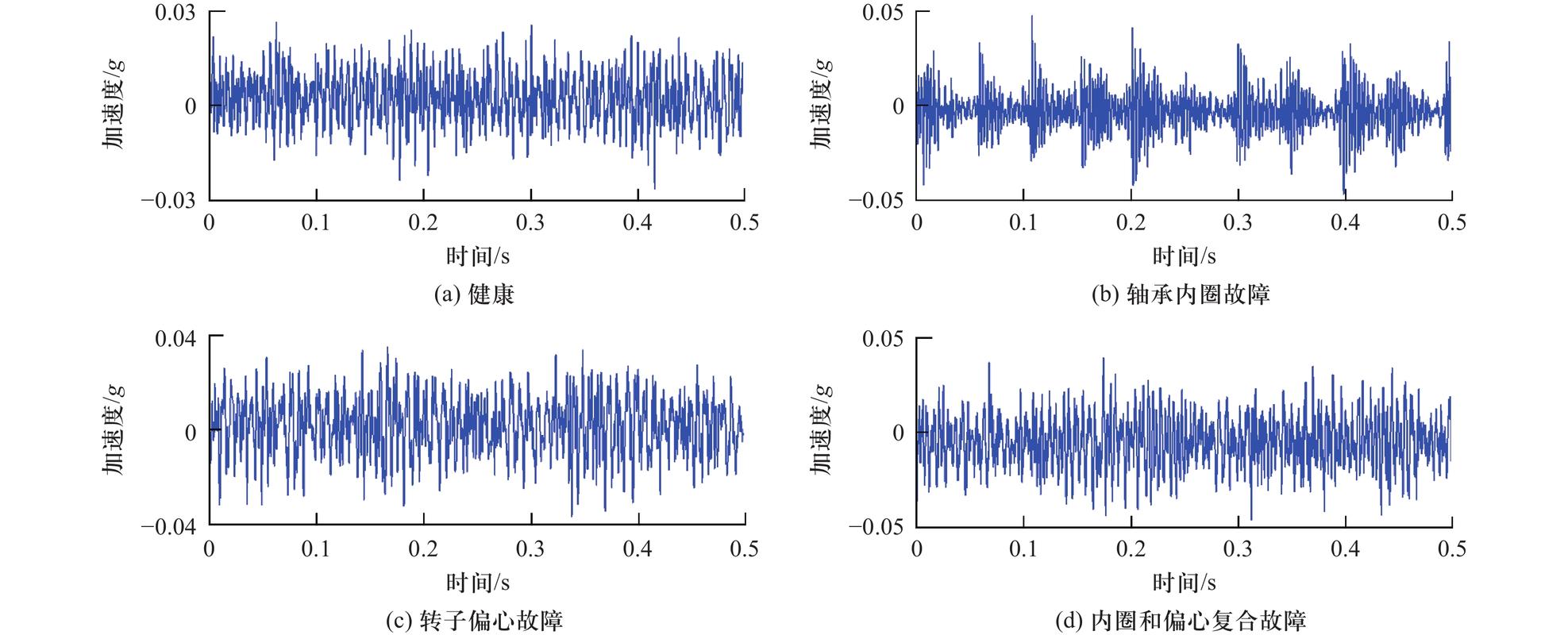

工业旋转机械振动频谱图 不对中故障特征
做过现场故障诊断的人都明白，频谱图看着简单，实际全是陷阱。就拿2倍频来说吧。教科书上写得明明白白：2倍频突出，多半是轴系不对中。✅ 可现实中呢？除了不对中，联轴器磨损、转子热弯曲、甚至基础松动，都可能给你拉出一个夸张的2倍频。我见过最离谱的一次，一台离心泵的2倍频都超过1倍频了，拆开一看居然是叶轮口环间隙不均引起的流体扰动——这谁能想到？❗
所以说，光看单一频率幅值就下结论，基本等于猜大小。你得综合看，看整个频谱的“气质”。这种话讲给新手听，他们总觉得我在装神弄鬼。但没办法，有些东西就是靠经验堆出来的。
问：那有没有比较可靠的方法来判断不对中？总不能全靠猜吧？
答：有，但前提是你得拿到高分辨率频谱，并且同时关注相位。如果联轴器两侧轴承座同一方向测到的2倍频相位差接近180°，那不对中的概率就非常大了。另外，轴线平行不对中往往伴随较强的轴向振动，角不对中则径向更明显。⚠️ 不过这些规律在弹性联轴器或长挠性轴中会打折。所以每次去现场，我都要先搞清楚联轴器类型，否则就是瞎忙活。
时域波形透露的真相
说实话，现在很多人做振动分析，扫一眼频谱就急于下结论。可我越来越发现，时域波形才是那个不爱说话但什么都看在眼里的老实人。💡
比如滚动轴承早期点蚀，在频谱上可能还不明显，但时域波形里会出现周期性的冲击尖峰。这些尖峰窄得可怜，可能只有几毫秒，FFT一平均就淹没了。所以我通常都先看时域：有没有截断？波形对称吗？冲击间隔是不是跟某个旋转频率成比例？这些细节，频谱根本给不了你。

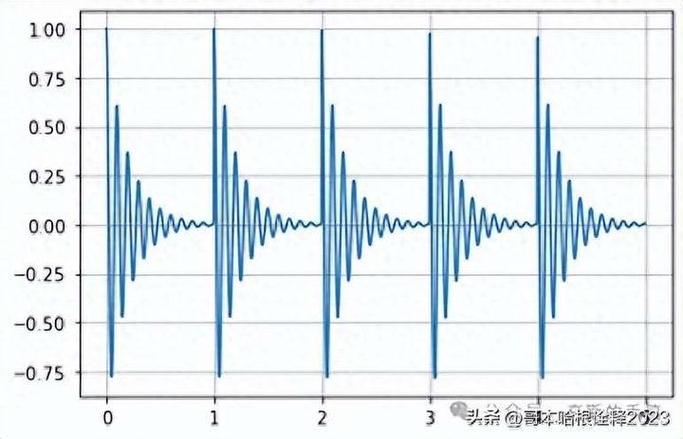

滚动轴承故障振动时域波形冲击信号
记得有一次，造纸机烘缸轴承振动超标，频谱显示工频及其谐波都很干净，唯独在高频段有一片“地毯式”升高。现场几个工程师都说可能是润滑不良，加点油试试。我多看了一眼时域——每隔0.007秒就有一个极窄的脉冲。算了一下，正好对应轴承外圈故障频率。当场建议换轴承，拆下来发现外圈滚道已经有一个绿豆大的剥落。这事儿要是听他们的加了油，没准儿第二天就抱轴。
问：你说的高频“地毯式”升高，是不是滚动轴承故障的典型特征？
答：算是一种常见表现。当轴承部件出现轻微损伤时，滚动体经过缺陷点会产生高频冲击，激发出轴承部件或传感器的固有频率。在频谱上，这些频率往往集中在几千到几万赫兹，形成一片抬高的本底噪声，形似地毯。可如果冲击能量够大，也可能直接调制到低频区，形成边频带。这时候用包络解调分析会更清晰。所以没有绝对套路，得根据情况选工具。
别忘了相位和转速
别忘了相位和转速
振动分析最容易被人忽视的就是相位。幅值、频率大家盯着看，相位就撇一边——我刚开始也这样。后来吃了大亏。
有一回做现场动平衡，按照幅值法加配重，做了三次都没降下来，反而更大了。老板脸都绿了。后来拿相位计一测，发现试重产生的相位变化跟理论计算刚好相反。奶奶的，原来测振仪两个通道的加速度传感器装反了方向！发现这个的时候，我那个心情……又气又好笑。从那以后，但凡涉及到动平衡，我必先核对传感器相位一致性。
所以现在培训新人，我总强调：做振动分析，你手头得有三张牌——频谱、时域、相位。少一张，判断就悬。
有时候现场环境恶劣，传感器安装都成问题。磁座吸不牢，手持探头又不稳，测出来的数据能信吗？只能临时用蜂蜡粘，或者找个平整面打胶。你说咱搞振动分析的，不光得懂信号处理，还得会砌腻子、会缠生料带，是不是有点黑色幽默。
不知不觉写了这么多。其实振动分析这事儿，说穿了就是要尊重物理规律，别太迷信自动化软件。那些诊断助手给你列一堆可能故障，按概率排序，看着挺智能，但机器不会替你承担责任。所以啊，老老实实积累案例，多去现场摸爬滚打，比啥都强。脑子里有几百个真实案例垫底，再去看频谱，你眼睛里看到的东西就不一样了。
对了，千万别忘了定期校准传感器，别问我为什么知道的。
