说实话，耳朵里塞的那一小坨东西，背后的工业设计复杂度远超多数人想象。我做注塑模具二十多年，经手的耳塞项目不下四十个——有军工用的、有睡眠级的、还有坑爹的一次性海绵货。拆开生产线看细节，有些品牌的良心程度会让你骂出声来。💡
模具精度：差0.02毫米就是两种人生

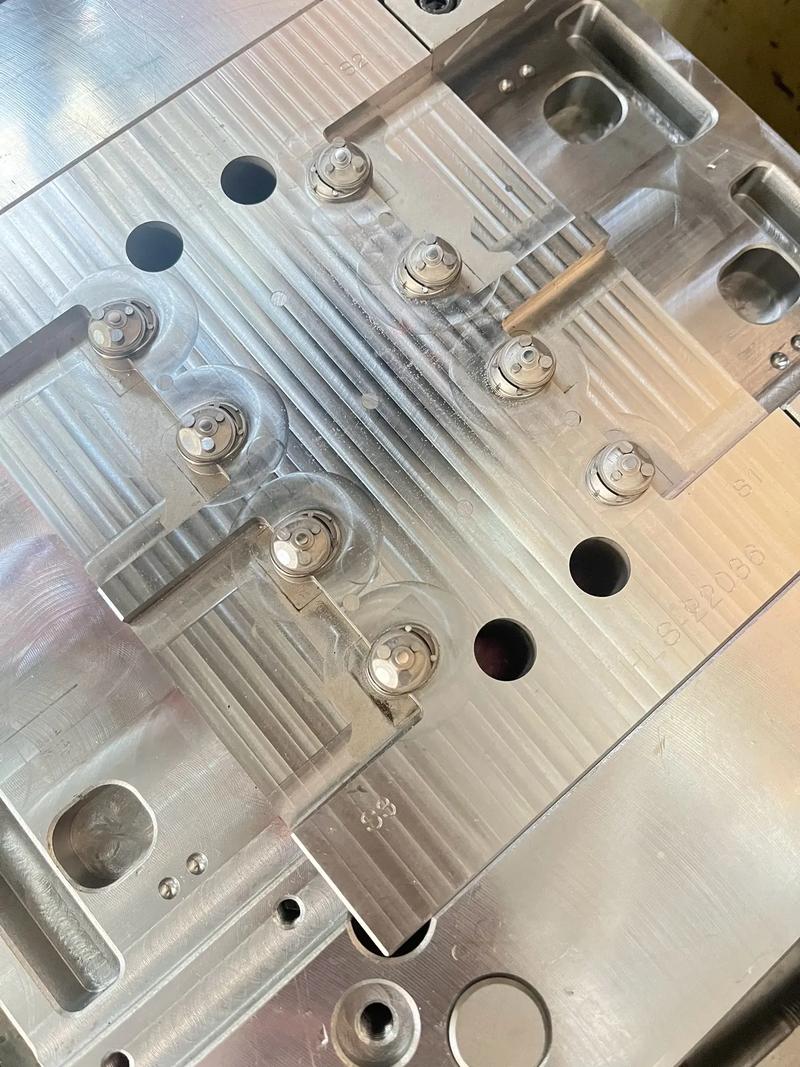

很多人以为耳塞舒适度只看材质。错！模具分模线的处理才是灵魂。前几年我帮某德国品牌代工，他们的图纸要求分模线高度不得超过0.015毫米——什么概念？头发丝的1/5。而国内有些厂子，做出来的耳塞接缝能划破耳道皮肤，就是因为模芯抛光没到位，或者合模压力不稳。记得有一次试模，新来的工程师没调好保压时间，出来的样品耳道撑开角度偏了2度——整个批次报废。工业上耳塞佩戴舒适度根本就不是玄学，全是参数。
但你说普通人会关心这个吗？不会。他们只会怪自己耳朵长得怪。其实一款合格的工业降噪耳塞，首先得做到无感佩戴。这靠什么？靠的是型芯表面的镜面火花机加工，粗糙度Ra低于0.1。然后才是材料配方。😒
材料暗战：硅胶vs记忆棉，谁在撒谎？

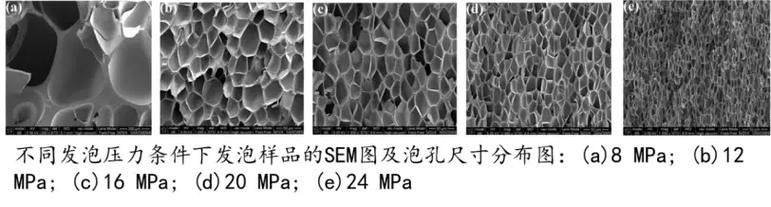

市面上的睡眠耳塞大多标榜“医疗级硅胶”——狗屁。医疗级硅胶要通过USP Class VI认证，那成本是普通硅胶的三倍。你几块钱一对的东西，敢拆开送检吗？我比较推崇的是慢回弹聚氨酯记忆棉，但问题来了：很多厂家直接使用TDI体系，残留单体刺激皮肤。我们给某国际品牌代工时，强制要求使用MDI体系，而且熟化温度必须控制在30℃±2，否则发泡密度就会飘，导致降噪曲线全乱。你以为耳塞只要塞住就行？隔音和吸音是两码事。真正专业的耳塞，是靠材料内部开孔结构去消耗声能，尤其对低频噪声——比如你隔壁工厂的空压机——必须把闭孔率压到5%以下。这不是玄学，是硬测量出来的。
问：定制耳塞是不是智商税？
答：看情况。如果你在车间待八小时，普通泡棉塞半小时就松脱，那定制硅胶就是救星。关键是取模精度。我见过牙医用藻酸盐取耳印模，那玩意儿收缩率大得离谱，翻出来的模型数据直接废掉。真正的工业级定制，得用3D扫描+光敏树脂打印阳模，然后灌注双组份硅胶。一套流程下来，成本是高了，但隔音不是同一个维度。顺便提一句，有些听力保护定制耳塞还内嵌声学滤波器，只隔绝有害高频，保留语言频段——这涉及微型模具的可换型芯设计，难度上天。
装配线上那些“魔鬼细节”
别以为耳塞组装简单。我印象最深的一次，是某款带线耳塞的线材固定方式。起初用的是热熔胶点粘，结果在40℃环境下测试，胶点软化导致线一拉就脱出——生产线QC当场摔了样品。后来改成了物理倒扣结构，线材头部熔成球头，硬卡进硅胶套的预留腔里。就这一个小改动，模具增加了抽芯机构，成本升了15%，但售后率从12%降到0.3%。值不值得？做工业安全耳塞就是不能有侥幸心理。❗
问：便宜的耳塞和贵的，主要差在哪？
答：不是单一维度。模具费分摊、材料纯度、人工质检比例……全都不同。举个例子，同样标注NRR 33dB的泡棉耳塞，便宜的用三个月弹力就没了，因为它用了再生聚氨酯，压缩恢复率就是垃圾。而贵的那家会做1000次疲劳测试，压缩-释放循环后高度保持率还在85%以上。这些东西写在参数表里没人看，但你的耳朵知道。哦，还有一个容易被忽略的：左右耳对称度。如果模具型腔本身不对称，出来的耳塞左右隔音会差3dB以上——那就是一边吵一边不吵，你只会以为自己耳鸣。
说实话，有时候我在产线调试，看着那些高速射出成型的耳塞本体每0.8秒一个，还是会觉得这个行业的进步挺可怕的。二十年前我们还是用平板硫化机做硅胶耳塞，硫化时间7分钟，现在低温铂金硫化30秒成型，飞边还能控制在0.03mm内。不过，技术上来了，人心没上来——不少品牌为了省成本，居然用石蜡油增塑剂去冒充硅胶柔顺感，那东西遇热会释放烷烃类物质，戴久了耳道灼烧感。这是缺德。😤
所以选耳塞，无论是工作防噪还是日常睡眠，别光看形状花哨。有机会的话，用指甲掐一下材质，回弹慢且不粘手的，泡棉质量靠谱；硅胶就看表面光洁度，对着光有平整反光最好。至于那些所谓的“森系透气”噱头——除非它真打了激光微孔，不然就是扯淡。✅
写这些不是为了吓唬谁，工业制造这行，信息差大到消费者根本没法想象。我一个做技术的，只能说：别把耳朵不当器官。
