上周在车间调试新装的安全光幕，手指伸进去——没反应。后背瞬间就凉了。
说实话，很多人觉得安全光幕不就是几根柱子发红光打断就停机吗？错。错得离谱。尤其国产替代进口的浪潮下，参数看着一样，实际用起来根本不是那么回事。我手上这台，标称保护高度1600mm，结果调试模式一开，最上面那道光轴死活不响应，拿游标卡尺一量，光轴间距14mm，对，是能挡手指，但检测精度飘得跟心电图似的。
所以这篇文章，不是教科书，就是我自己这些年碰过的壁、烧过的PLC点数、挨过的安监骂换来的教训。希望做设备安全改造的同行，少走几条弯路。

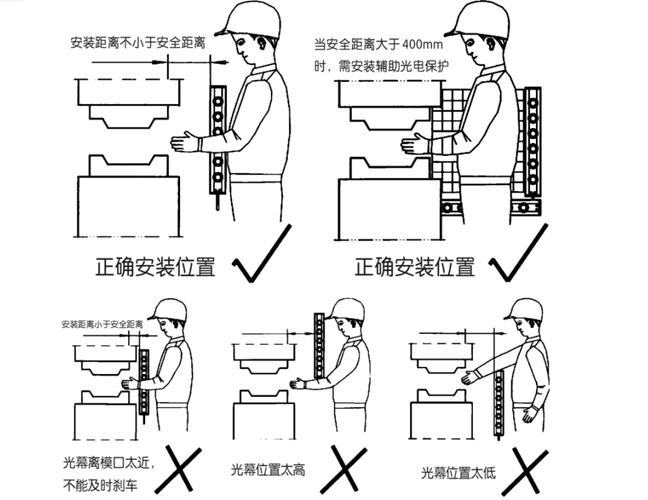

选型第一步：别上来就看分辨率，先算安全距离
大部分集成商拿过来说“要一套光幕，4级安全，分辨率30mm”就完了。完什么完？你连最小安全距离都不算，到时候紧急停机了，冲压滑块惯性冲下来，手还在模区里——那就不是工伤，是事故。
✅ 硬核公式来了：S = K × T + C —— 看着简单吧？但里面T是总响应时间，包括光幕本身的响应时间（光幕响应时间），加上你安全继电器、接触器、甚至机械制动器的时间，加起来少说几十毫秒。K是接近速度，一般取2000mm/s，但如果你设备有高速合模动作，比如注塑机，K值得按1600mm/s算。C是附加距离，跟分辨率直接挂钩，分辨率≤40mm时，C=8×(d-14)，d就是光幕分辨率。你要是分辨率选30mm，C=8×(30-14)=128mm，就这还没算手指保护的特殊场景——如果想保护手指，最好选分辨率14mm的手部保护光幕，C值就是0。
去年给一个老式冲床做改造，客户非要省钱，拿了个仓库里拆机下来的90年代某日本品牌光幕，分辨率50mm，现场一测，安全距离需要1.2米，操作工直接骂娘：“我胳膊都没那么长，料都送不进去！”最后还不是乖乖买了新的。
光轴间距和光束数量——魔鬼就在细节里
别以为光幕就是“光束数×间距=保护高度”。漏检区域了解一下？一个常见的坑：光轴间距40mm的光幕，最上和最下光束离外壳边缘还有一段距离，这段死区正好能伸进一根手指，如果安装位置偏低，操作工弯腰捡零件时，手从下方窜进去，光幕毫无反应。所以安装时必须确保光幕的探测区域能覆盖所有危险入口，必要时搭配安全围栏或机械挡板。
还有，多台光幕联锁的时候，注意盲区的重叠。有一次调试一个U形冲压单元，左右各装一套光幕，中间拼接处有8mm的缝隙——刚好能塞进一个手指尖。安监局现场测试，用直径6mm的测试棒伸进去，光幕没触发，直接判定不合格。最后用了一个加长外壳的型号，搭接安装才解决。
防水、防尘、抗光干扰？你以为IP65就够了？
问：我车间里有轻微油雾和切削液飞溅，光幕选IP65就行了吧？
答：天真了。IP65只代表防尘和防喷水，但工业现场的干扰是综合的。切削液往往是弱碱性，时间一长会腐蚀外壳密封圈，然后水汽渗进去，光轴接收端凝露，误报不断。更隐蔽的是光干扰：有些车间天窗有直射阳光，或者隔壁工位有激光焊接机，会引入强烈的红外/紫外噪声。这时候必须选带有环境光抗扰功能的光幕（看参数表有无抗光指数，比如某品牌能做到10,000 lux不误动），而且最好是用脉冲调制光的光幕，有些劣质光幕用的是恒定光，那简直是白给。

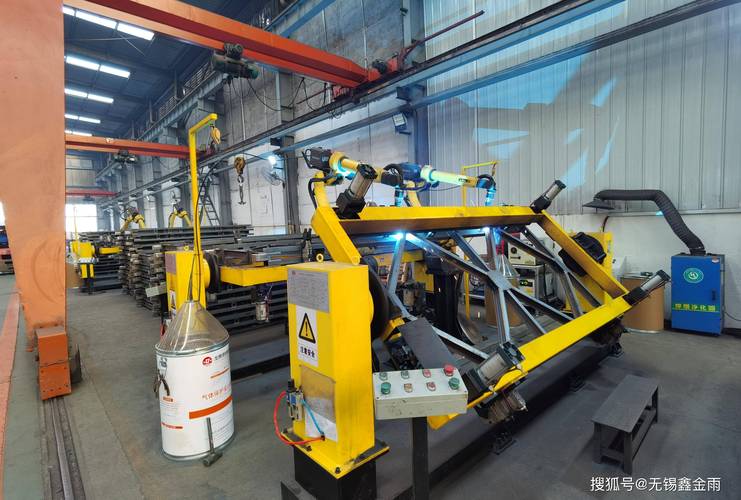

❗ 惨痛教训：有次调试焊装线，光幕频繁触发急停，查了两天才发现是上方弧焊机器人的弧光闪烁被光幕接收器当成光束遮挡了。最后把光幕的灵敏度调低（部分型号支持），并加装物理遮光罩才搞定。
复位模式：自动复位还是手动复位？人命关天的选择题
问：什么时候用自动复位，什么时候用手动复位？我们设备有个安全门联锁，门关上人就进不去，能设自动复位吗？

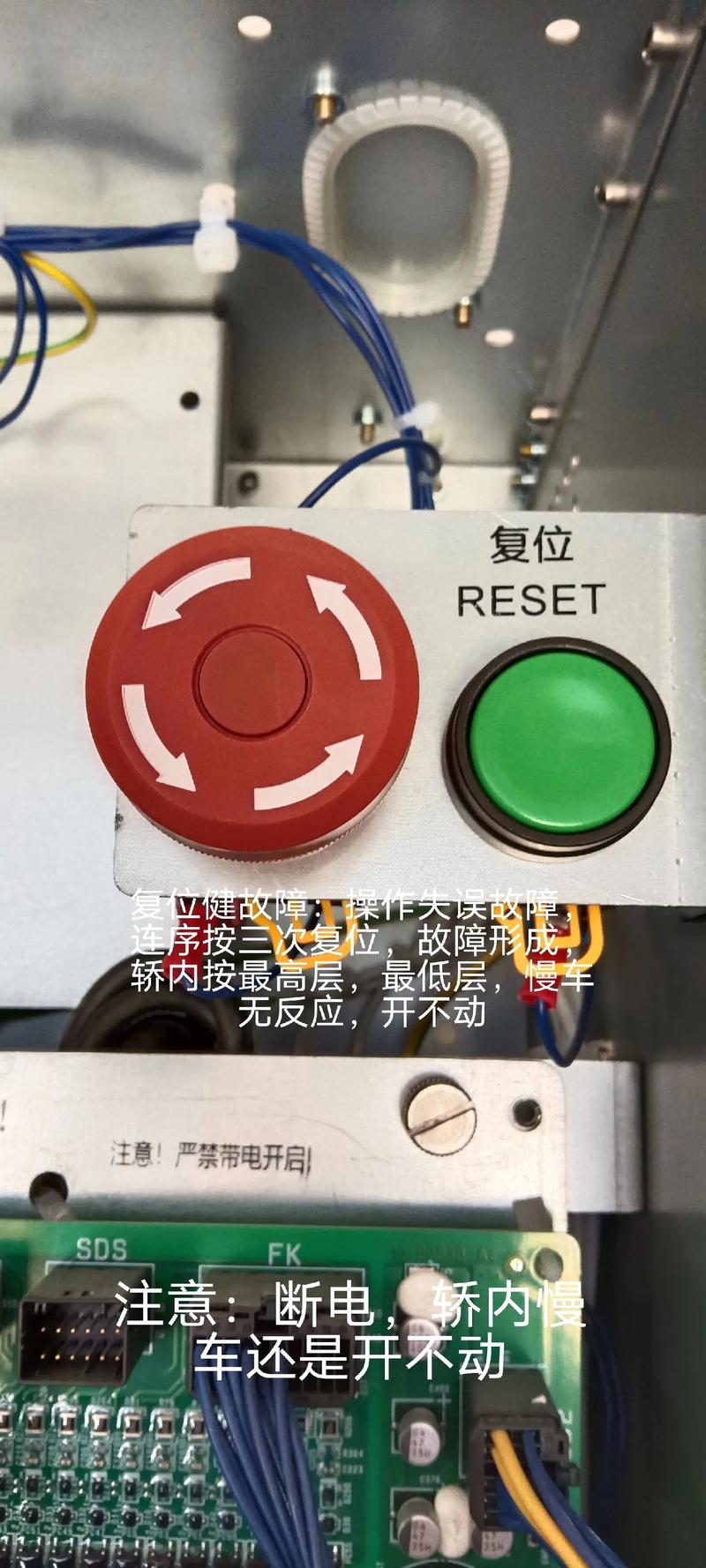

答：严格按ISO 13849-1来，自动复位仅允许在“没有人员进入危险区的可能”时使用。比如全封闭的自动化码垛单元，围栏内有人体感应，确认无人才能自动复位。但很多小厂图省事，把光幕遮挡清除后直接自动启动，人员还没完全撤离，设备就转起来了，每年有这样的断指事故。手动复位必须要求操作者从危险区外主动按压复位按钮，而且复位按钮安装位置要能监视整个危险区。我一般会在控制柜里把复位逻辑串联一个确认延时继电器，按完按钮要等2秒才真正解除停机，防止误操作。
另外，有些安全光幕内置了双通道OSSD输出，直接进安全PLC，可以设置极其灵活的复位逻辑。但再灵活也别乱来，安全功能一旦被屏蔽（Muting功能），必须确认屏蔽指示灯明确亮起，并且时间受限。我见过Muting传感器脏污导致屏蔽模式一直激活，操作工习惯了，拿手直接在光幕不动的情况下伸进去清料——这就是鬼门关走一遭。
日常维护，别只擦擦玻璃管
大部分工厂的点检就是拿块抹布擦掉发射和接收面上的灰。但更致命的是机械变形。光幕外壳是铝合金的，叉车撞一下，肉眼看着没弯，但固定支架可能已经偏了，光束的对准就出问题。哪怕发射端和接收端只差半个毫米，远端光束就可能失步，这时系统可能不报警，继续运行，但部分保护区域失效——这就是“带病运行”。所以每次开机前必须用测试棒按标准直径进行全线遮挡测试，不是随便挥挥手看灯变红就完事。
还有电气接线的老化。OSSD输出线如果表皮破损，碰到金属机架，相当于安全输出高电平信号搭铁，会导致安全继电器误保持，光幕形同虚设。所以定期检查接线盒的IP等级和电缆护套，比擦透镜重要十倍。
其实安全光幕这东西，玩的就是细节。参数标得再漂亮，安装、逻辑、维护跟不上，就是个摆设。每次看到一些小厂拿个二手光幕装上去，指示灯亮就以为万事大吉，我都脊背发凉。安全没有差不多。
