绕组维修这活儿，技术含量真不算高，但考验的是细致和良心。说句不好听的，现在市面上多少维修点，线圈一拆，槽内连清理都不彻底，旧绝缘纸还粘着就往上怼新绕组，漆包线一塞，竹签一打，完事。这样的电机能用？不出三月准回来。我们这儿返工最多的情况，就是匝间短路——绕线时漆皮划伤，当时不检测，运行起来温度和振动一搅和，早晚击穿。
为什么说拆绕组比绕制更关键

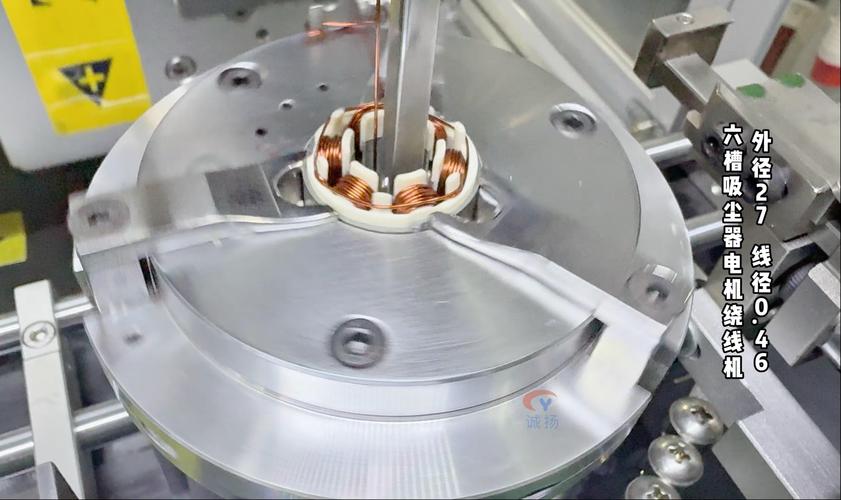

很多人以为绕组维修的重头戏是绕线，其实拆的过程才最暴露问题。你得像个侦探一样观察烧毁痕迹。是均匀过热？还是局部熔断？端部烧了，往往缺相或堵转；槽内击穿，大概率匝间绝缘失效；如果只是某一极相组全黑，查查接线是不是搞反了。这些细节不记录，修完照样坏。上礼拜修一台进口减速电机，转子斜槽的，拆旧线圈时发现，哎？怎么有一槽的槽楔打了两层？再一查，上次维修的人居然把槽满率搞错了，线规粗了0.1毫米，强行塞进去，导致槽口绝缘挤压破裂。这要不是拆得仔细，谁能发现？所以说，绕组维修最怕的就是糊弄。
绝缘处理和浸漆，猫腻最多

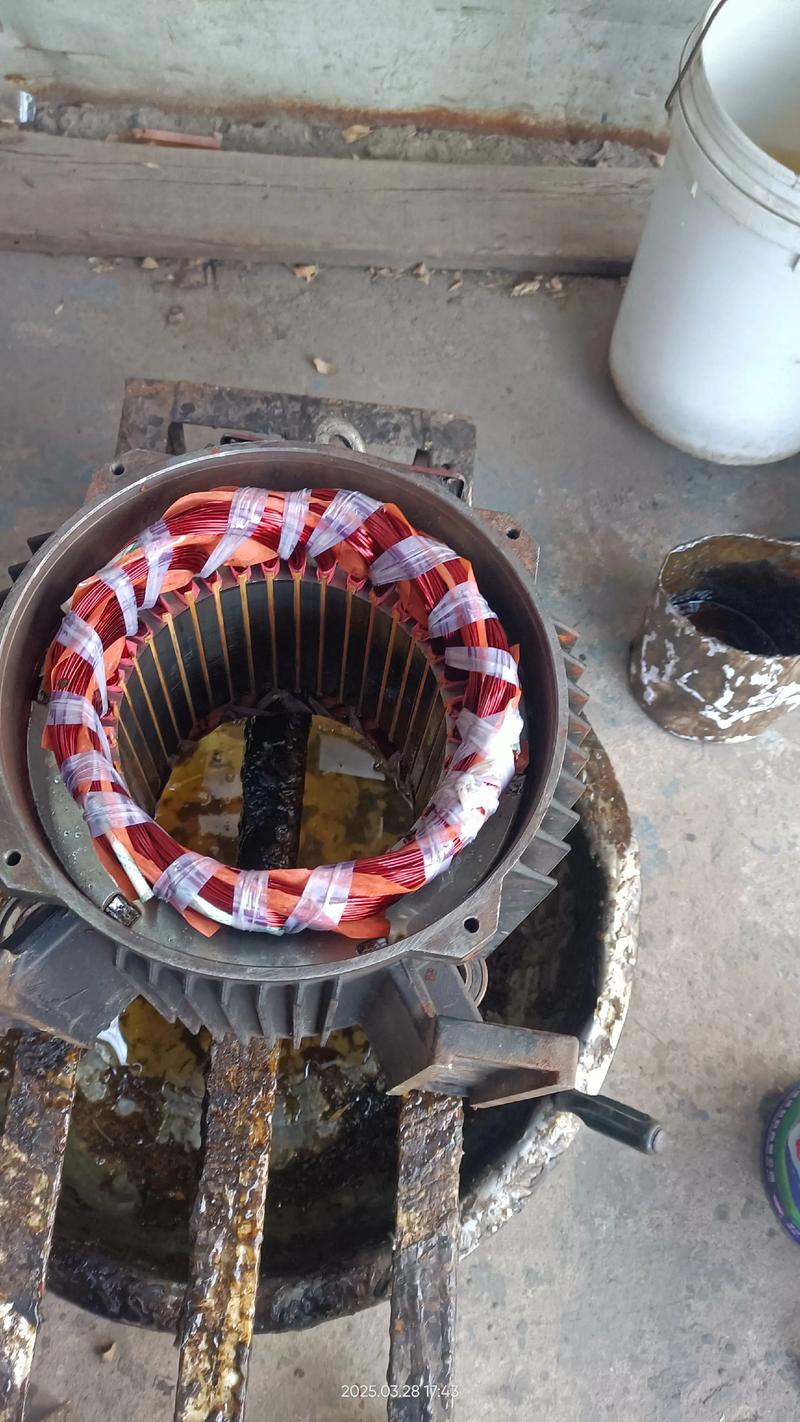

拆完清洗定子铁芯，烤干之后必须测量铁损和绝缘电阻，可这一步十个维修厂有八个不做。为啥？嫌麻烦，省电费。直接绕线，然后浸漆。浸漆也有门道——有些小作坊拿便宜的自干漆刷一层了事，那玩意儿耐热等级能到多少？根本不达标。我们一律用F级无溶剂浸渍漆，预热120度两小时，真空浸漆，滴干后再烘干。这流程少一步，寿命打对折。还有绑扎。端部绑扎用无纬带还是涤玻绳？现在好多修理工图快，随便缠几道，烘完硬邦邦的，一点弹性没有。电机一启动，热胀冷缩，绑扎松动，把整个端部振散架。😡 想起来就生气——这种低级错误简直是对职业的侮辱。
问与答：绕组维修常见的头疼问题
问：高压电机绕组维修后，为什么直流电阻总是偏大？答：这个问题问得好！很多同行遇到过。直流电阻偏大，首先要排除测量仪器和温度折算的误差。如果属实，可能是三个原因：一是匝数绕多了（别笑，真有人数错匝数）；二是线径用细了，或者漆包线“拉细”了——拉线过程中张力过大，铜线被拉长变细，电阻自然上去；三是接头焊接不良，尤其是硬钎焊时虚焊，接触电阻贼大。我一般焊完每个接头都测毫欧，超过正常值5%就重来。再有，浸漆后因为漆膜挤压线圈，电阻也会微微变化，但幅度很小。
问：绕组烘烤后绝缘电阻还是上不去，怎么破？
答：这情况太常见了，尤其是南方梅雨季。首先，检查烘箱温度是不是达标，定子受热均匀不？有时候中间温度到了，端部还是凉的。其次，烤完出炉别急着测，得自然冷却到60度左右，因为热态下绝缘电阻本来就低。如果冷态还低，拆开槽楔瞧瞧——极有可能是槽内潮湿没排净，或者使用了吸湿性强的绝缘纸。再就是漆没浸透，深层溶剂挥发不尽形成气隙。实在不行，上红外灯局部烘烤，或者重新浸漆。记住一条：绝缘电阻值受湿度影响极大，别急着下结论说绕组坏了。💡
现场抢修与测试：撑过第一关才算数
绕组维修完不算完，空载试验和耐压测试才是试金石。空载电流三相平衡度超过10%，就得警惕匝间短路或接线错误。有一次，一家化工厂半夜打电话说粉碎机电机修完振动大。赶到现场，测振动频谱，2倍线频分量突出，凭经验知道是电磁不平衡。打开接线盒一看，果然，六个引出线头有一相接反了。用户感激涕零，可我们心里清楚——这是出厂试验就没认真做，把隐患甩给了用户。这行当，名声就是这么坏掉的。如今变频电机越来越多，绕组维修更要考虑耐电晕和dV/dt冲击。普通漆包线扛不住变频器的高频尖峰，必须用变频专用耐电晕线，绝缘等级提高一档。不然，新绕组用不了半年，头几匝又击穿。这些知识不更新不行啊，干到老学到老。
