2026-07-27 06:44:43 作者：网编
分类：文章
干这行十几年，被电炉坑过不止一次。刚入行那会儿，觉得不就是个加热的箱子嘛，参数差不多就行。结果呢？一批工件全氧化，客户差点把我电话打爆。后来才明白，工业电炉这玩意儿，水太深。
选型三大误区，你踩过几个？
先说个真事。去年有个厂子买了台便宜的高温箱式炉，用不到仨月，炉膛开裂，加热元件烧断。老板还纳闷：我按温度选的啊，1200℃够用啊。够个鬼！很多人只看额定温度，不看长期工作温度，还忽略炉衬材料和加热元件的匹配。硅碳棒在1200℃寿命还行，但你要天天跑1150℃，三个月准完蛋。铁铬铝丝呢？超过1000℃就开始软化下垂。
💡 误区一：把额定温度当持续使用温度。炉子标1400℃，实际长期用最好不超过1300℃，留点余量。
❗ 误区二：忽略气氛兼容性。有人拿普通箱式炉通氮气当气氛炉用，结果密封不行，漏气严重，氧含量根本降不下来。还有的用还原性气氛，炉膛耐火材料没做防渗处理，没多久炉壁就黑了，掉渣。
✅ 误区三：只看价格。一台真空炉，国产几万到百来万都有。便宜的抽真空慢，压升率高，半天达不到工作真空度。等你发现工件表面发黄，才知道冷阱和扩散泵配小了。

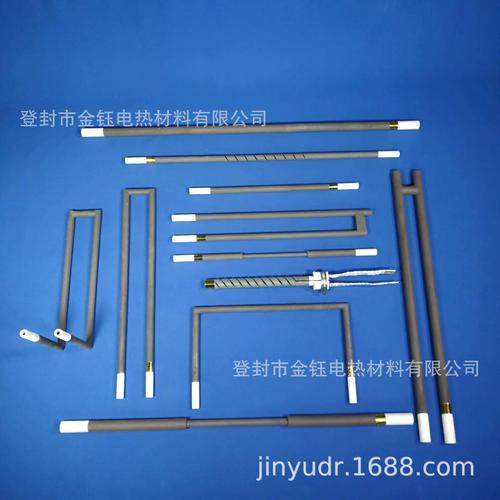

工业电炉加热元件硅碳棒与电阻丝对比图
那些年我们修过的炉子——维护血泪史
电炉坏了，第一反应是找厂家？实话，保修期内还好，过了保修期，上门费都够你哭。而且有些故障其实自己就能搞定。比如温控表显示 ‘UUUU’，可能只是热电偶断了，换个百来块的事，别急着扔表。
但有些故障不能拖。 炉门密封圈老化，你以为就漏点气，多耗点电？当炉内负压时，外面的氧倒吸进去，加热元件氧化加速，那损失可不是几根密封条的价格。
问：炉温均匀性到底有多重要？
答：这么说吧，一台回火炉，如果炉膛内温差超过±5℃，你处理的高速钢刀具，有的地方硬度低，有的地方脆断。我们曾经用九点测温法测了一台旧炉子，最大温差居然有30℃！后来发现是风扇导流板变形，热风循环乱了套。修好后产品合格率直接从70%升到98%。所以，买炉子时别光听销售吹温控精度±1℃，那只是表显，你要问他炉膛均匀性实测数据，一定要看九点测试报告，带载测试的那种。
工业电炉炉膛维修现场更换加热元件
问：气氛炉密封不好怎么办？
答：最土的办法，肥皂水检漏，哪里冒泡换哪里。门密封条要定期换，别等硬得像石头了才想起来。还有炉体焊缝，反复冷热循环后可能开裂，那种微漏很难找。建议每半年做一次保压测试，压降率太高就果断找专业厂家补焊或重新砌筑。
未来趋势？不如先搞懂这些参数
未来趋势？不如先搞懂这些参数
现在都在推“智能电炉”，能远程控温、故障预警。看着挺花哨，可你连加热功率计算都搞不清，要那智能做啥？一台炉子，升温速度由功率密度决定，太快了炉衬受不了，太慢了效率低。还要算散热损失、蓄热量，这些是基础。
还有个参数常被忽视：炉膛尺寸利用率。料筐装得满满当当，结果炉膛尺寸偏小，发热体太近，把工件烤化了。或者太大，空烧浪费电。我见过最离谱的，一台井式炉，装炉量不到额定的一半，还天天抱怨电费高。
说到底，工业电炉不是什么神秘设备，但每个细节都连着你的产品质量和成本。别信厂家天天宣传的“全新一代”“颠覆性技术”，把基础的保温材料选好，温控逻辑调稳，比什么都重要。对了，买配件也别图便宜，一根热电偶，正品几百，山寨几十，关键时候精度漂移，一炉料报废，那才是真贵。
最后啰嗦一句：设备是死的，人是活的。用炉子之前，先把工艺吃透，别指望炉子万能。⚠️
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业电炉选型避坑指南：别让一台炉子毁了你的工艺
文章链接：https://www.zystgy.cn/a/55754
