焙烧炉，不就是个高温烤箱？
说实话，这么理解也对，也不对。对的是原理——给物料加热，让它在特定温度下发生物理或化学变化。不对的是，这玩意儿要是真有烤箱那么简单，我早就不用天天在车间里被烫得龇牙咧嘴了。焙烧炉的核心，⚠️ 在“气氛”和“传热”上。氧化、还原、中性……搞错了气氛，一炉料可能直接报废。传热呢？辐射、对流、传导，三驾马车一个都不能偏，偏了要么能耗飙升，要么产品一致性感人。

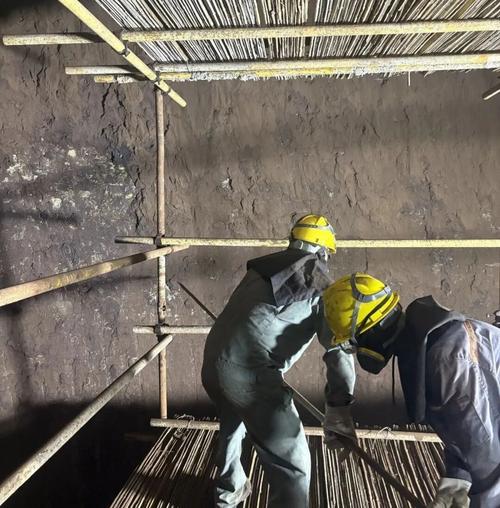

前些年去山东一家催化剂厂，对方指着崭新的回转焙烧炉跟我诉苦：产量上不去，结圈结到怀疑人生。我往人孔里一瞅——⛔ 物料粘壁厚得像层蛋卷，火焰冲刷的那一侧，耐火砖都快没了。这就是典型的设计与实际物料不匹配。焙烧炉不是标准件，买来插电就能用？💡 千万别这么想。
回转、流态化还是隧道窑？选错就是自找麻烦

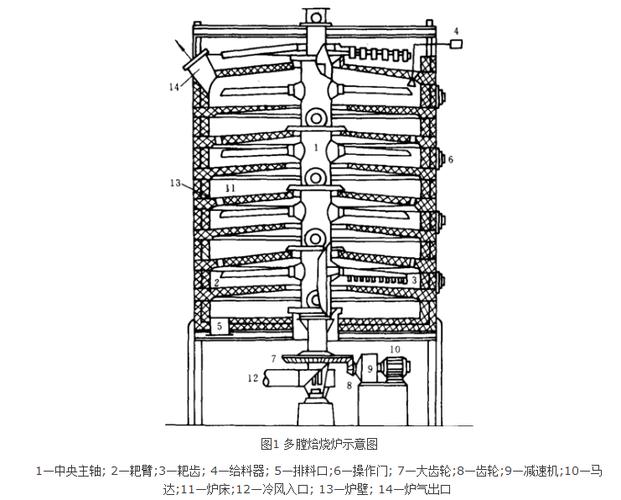

焙烧炉的炉型，多得像菜市场里的土豆——看着差不多，特性差远了。✅ 回转焙烧炉：靠筒体转动让物料翻滚前进，适合处理量大、允许一定磨损的颗粒物料。但你要是遇到熔点低、粘度大或容易升华的玩意儿，它会立刻教你做人，结圈、堵料、尾气系统也跟着遭罪。
流态化焙烧炉呢？其实就是让热风把物料吹成“沸腾”状态，传热效率高啊，温度均匀性也好。不过——✔️ 你得确保物料别太细也别太粗，细了被尾气带走收不回来，粗了流化不起来，一坨坨沉在底部分布板上，烧出“死床”的话整个系统都得停掉。我年轻时被拉去处理过一台流态化焙烧炉死床事故，扒料那叫一个绝望，七八十度的余温，戴着口罩都能闻到金属氧化物的怪味……❗ 而且分布板堵孔修起来，既费钱又窝心。
再说隧道窑式焙烧炉，传统但稳定，适合推板或窑车装载的定型制品，比如陶瓷、磁性材料。它就像个慢性子，升温降温都慢，但那种均匀性，有时候真不是其他炉子能比。不过占地大、能耗高，现在很多新建项目除非有特殊工艺要求，否则都不太爱用它。
问：回转焙烧炉和流态化焙烧炉到底怎么选？
答：看物料特性！先做热重和差热分析，看分解温度、有没有低熔点相。然后测休止角、粒径分布。倾角大、填充率低的回转炉可以应付弱粘结物料；流态化炉更适合热敏性强、要精准控温的粉体。⚠️ 关键一点：如果物料在高温下会软化发粘，绝对别碰回转炉！除非你舍得花钱在防粘壁刮板或振打装置上——但那些治标不治本，维护量超大。
焙烧炉那些要命的维护细节，别等人停炉了才后悔
我见过太多厂子，焙烧炉买回去就像供了个宝贝，只管用不管修，直到某天耐火砖剥落，钢板烧红才紧急停炉。💔 这种，真心疼设备。其实日常维护没那么复杂，关键要养成习惯。比如炉膛温度：别看总控屏那一个热电偶，沿炉长方向通常都有分段的测温点，每天记录，对比趋势，能提前发现火焰偏斜或局部高温。再比如密封——炉头炉尾的密封圈、出料端的气锁阀，漏一点点风进去，能耗就往上蹿，还影响气氛控制。我看到有些操作工为了省事，把氮气吹扫量调到最小，结果密封面磨得飞快，几个月就漏风严重，得不偿失。
哎，说到耐火材料，又是一个坑。很多人在选焙烧炉内衬时只看耐温，不考虑热震稳定性和化学侵蚀。比如焙烧锂电正极材料，含锂、钴的粉尘在高温下会跟硅酸铝纤维反应，生成低熔点玻璃相，腐蚀特别快。✅ 我建议在这种工况下，宁可前期多花钱用莫来石或刚玉质浇注料，也别省那点眼前成本。❗ 还有，烘炉曲线必须严格按材料厂商给的数据走，哪怕工期再赶，也不能跳过低温脱水阶段，否则等着爆裂吧。
问：焙烧炉废气处理有什么新招？
答：以前就是简单喷淋塔，去除粉尘和部分酸性气体。现在环评卡得严，很多地方要求NOx超低排放，低氮燃烧器基本成标配了。要是还压不住，就得上后端脱硝，SCR（选择性催化还原）或SNCR（选择性非催化还原）联合使用比较常见。💡 但注意，SCR催化剂怕粉尘、怕硫，前置高效除尘和脱硫不可少。还有，焙烧炉尾气里往往有水蒸气，直接进布袋除尘器容易糊袋，所以保温、伴热或者用湿式电除尘都得考虑进去。说实话，一套废气处理系统，投资快赶上焙烧炉本体的一半了，但这钱省不了，别存侥幸。
再唠叨一句焙烧炉的自动化。现在传感器便宜了，RS485总线一拉，风量、温度、压力、氧含量全进中控。💡 建议至少配氧含量分析仪和料层厚度检测，遇到异常能自动调火焰或转速，避免人工反应滞后。我去年改造过一台老的隧道窑，加了氧化锆氧探头和简单的PID控制，天然气单耗直接降了8%——没错，降了8%！
好了，焙烧炉里的门道一时半会儿说不完，选型也好、操作维护也罢，记住一点：别迷信参数表上的“最高温度”和“产量”，那些都是虚的。多问问同样物料用过什么炉型，实地去看看，跟操作工聊聊天，比看十份说明书都强。就这些，点到为止，再说就烦了。
