做表面处理快十年了，阳极氧化这活儿，说简单也简单，无非就是挂具、除油、碱蚀、中和、氧化、封孔……但真要把活儿做细、次品率降到零，没栽过几个跟头根本不可能。今天就掏心窝子聊聊那些教科书上不写、老师傅不爱说的东西。
问：阳极氧化膜颜色不均匀，同一挂工件有的深有的浅，怎么破？

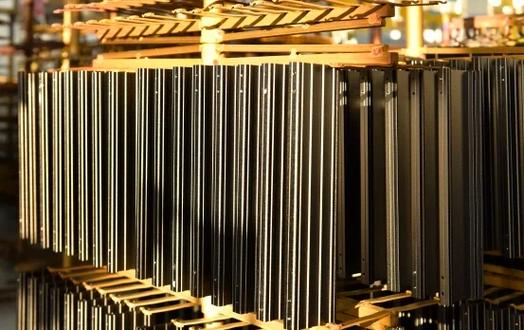

答：八成是挂具接触不良！别老盯着染料配方，先摸一下挂具弹片是不是松了，或者氧化过程中电流有没有瞬间波动。另外，槽液循环也很关键，死角区的温度和浓度差异会让颜色花掉。建议每批活儿上线前，花五分钟用手检查每个触点——这五分钟省下来，后面可能省五十个小时返工。
选料与预处理——基础不牢，地动山摇
很多同行觉得6063铝合金好氧化，就啥都往上挂。结果呢？碰上含硅量高的铸铝件，一氧化就发黑、起白粉。❗记住，合金牌号决定氧化膜质量和颜色。压铸铝合金（比如ADC12）含硅高，膜层疏松，就适合做本色或者颜色比较深的，别指望染鲜艳色。💡小建议：来料先光谱打一下，硅铜镁含量心里有数，再定工艺，能避免一半的报废。
前处理更是隐形杀手。除油不彻底，氧化膜就附着不好。但碱蚀过度，表面粗糙度变大，染出来就发闷。有次我们做手机外壳，表面要求雾面哑光，结果碱蚀多泡了二十秒，光泽度全跑了，客户直接退货。那个惨啊。所以，参数不是摆设，秒表比眼睛靠谱。
问：硬质阳极氧化和普通氧化，除了硬度高，到底有啥本质区别？为什么价格贵那么多？

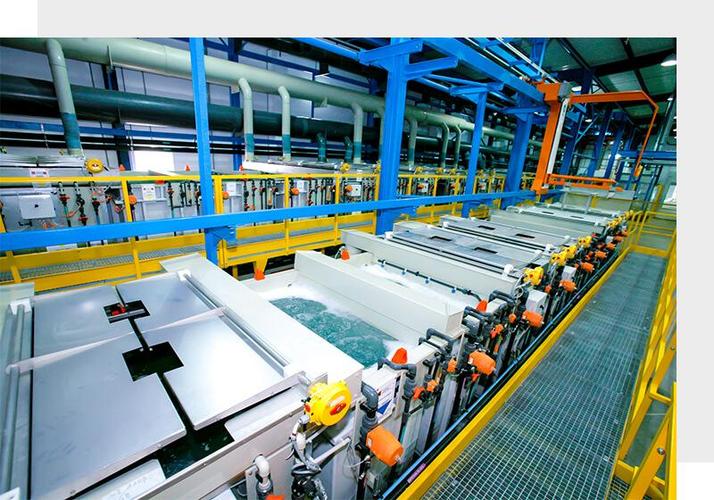

答：硬质氧化不仅仅是硬度高，膜厚也大多在25μm以上（普通只有5-15μm），而且电流密度大、槽液温度低（通常在0℃左右），需要强力制冷和搅拌。这导致能耗高、生产效率低，成本自然翻倍。硬质膜的耐磨性和绝缘性也更好，但脆性大，不适合受冲击的零件。还有一点容易被忽略：硬质氧化会使工件尺寸增加约一半膜厚，所以设计时就要预留尺寸余量，不然装配不上，哭都来不及。
染色与封孔的进阶玩法
染色这块，槽液pH值稳定比温度更重要。有次我为了赶工期，把染色温度从55℃升到65℃，心想快一点，结果染出来的黑色变成酱油色，还掉色。后来老老实实按55℃±2℃控，再也没出过幺蛾子。所以，急不得。
封孔呢，很多人只知道热水封孔。其实对于要求耐候性和抗腐蚀的户外件，必须用中温或高温封闭剂（醋酸镍系或者重铬酸盐系，虽然重铬酸盐环保争议大，但效果确实硬核）。最近试了一款无铬封孔剂，效果出奇地好，盐雾测试能过400小时，而且废水处理成本降了一大截。强推！不过价格略高，看客户钱包吧。
检验与常见缺陷的快速诊断
车间里最怕氧化膜局部发白、起粉。一看到这个，直接查碱蚀后水洗和中和是否到位，二查氧化槽的铝离子浓度是不是超标了。铝离子超过20g/L，膜层就会发雾甚至粉末化。还有个损招：用手指甲刮膜层，如果轻微用力就出白痕，说明太软，要么电流密度低了，要么槽温高了，要么氧化时间不够。立刻调整，别犹豫。
对了，膜厚仪是必备工具，别靠经验猜。经常有供应商偷膜厚，说好的12μm，实测8μm，这种坑我踩过不止一次。所以，到货检测别省，涡流测厚仪一夹，数据说话。
做阳极氧化久了，发现它就像烹饪，食材（基材）、火候（电参数）、调料（化学药剂）缺一不可，但最终决定味道的，还是人的细心和应变。机器再自动化，有些微妙的变化，比如槽液颜色转为淡蓝可能意味着铝溶解过多，还是得靠人盯着。这就是手艺吧。希望这些牢骚，对你有用。
