搞了十几年工控，被CAN总线虐过无数次。第一次接触时，导师扔过来一块开发板：“把这个调通。”然后我盯着示波器上那堆差分信号发了一周的呆——真的，一周。
现在回想起来，那玩意原理并不复杂。但为什么刚上手时总让人怀疑智商？因为太多资料一上来就甩七层OSI模型。过犹不及。
一、解剖CAN总线：别被术语吓到
说白了，CAN（Controller Area Network）就是让多个设备在两条线上吵架的规矩。谁声音大谁先说话，但又不许一直霸占话筒——这就是仲裁机制。

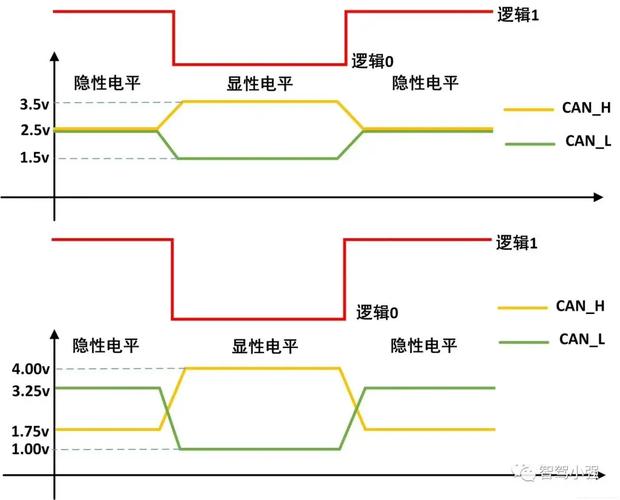

差分信号这设计太聪明了。双绞线一绕，共模干扰直接抵消。在强磁场的车间里，别的总线疯狂丢包，CAN稳如老狗。不过线缆选型有讲究，特征阻抗必须120Ω，终端电阻一个都不能少。❗
帧结构是灵魂。标识符不是地址，是优先级！这个认知扭转了我整个编程思维。教科书老是画那个标准帧的图，扩展帧提一嘴就过，结果实际项目里遇到29位ID时当场懵圈。
二、那些差点让我转行的坑
✅ 终端电阻：
第一个项目，总线上五个节点。三个加了电阻，两个没加。结果？数据时好时坏，信号反射把波形搞得跟心电图似的。拿掉两个电阻，立马清净。但别高兴，有些芯片内置电阻需要跳线帽关闭，不看手册就哭吧。
✅ 波特率容差：
理论上位时间误差小于1.5%就行，但那是实验室数据。现场温度一变化，晶振漂移，误差累积，通信就断。我的土办法：用外部有源晶振，成本高几毛钱，省心一整年。💡
✅ 错误帧风暴：
遇到过吗？一个节点错误计数器溢出，进入bus-off，然后整个网络被它搞瘫。错误帧像雪崩，示波器上全是红色。解决办法：硬件上先查电源滤波，软件上做错误恢复策略。别学我最初那样——重启大法，结果陷入重启死循环。
三、Q&A：同行问得最多的几个问题
问：CAN总线和RS485到底怎么选？
答：看需求。RS485便宜，主从轮询简单，适合低速、节点固定的场景。CAN天生多主，实时性强，适合需要快速响应的控制系统。比如汽车里几十个ECU乱糟糟的，你用485一个个问，发动机早爆震了。说实话，现在工业现场CAN的节点成本已经做得很低，除非你抠到极致，不然无脑上CAN。
问：CAN FD到底升级了什么？
答：速率和效率。传统CAN最大1Mbps，数据场8字节。FD可以到8Mbps甚至更高，数据场64字节。而且发送时仲裁段还是低速，数据段才加速，兼容性好。但注意，FD对时钟精度要求更变态，你得重新评估你的硬件。我们曾天真地以为换个收发器就行，结果时钟抖动直接导致采样点偏移，改了好几版PCB。
四、调试利器与血泪经验

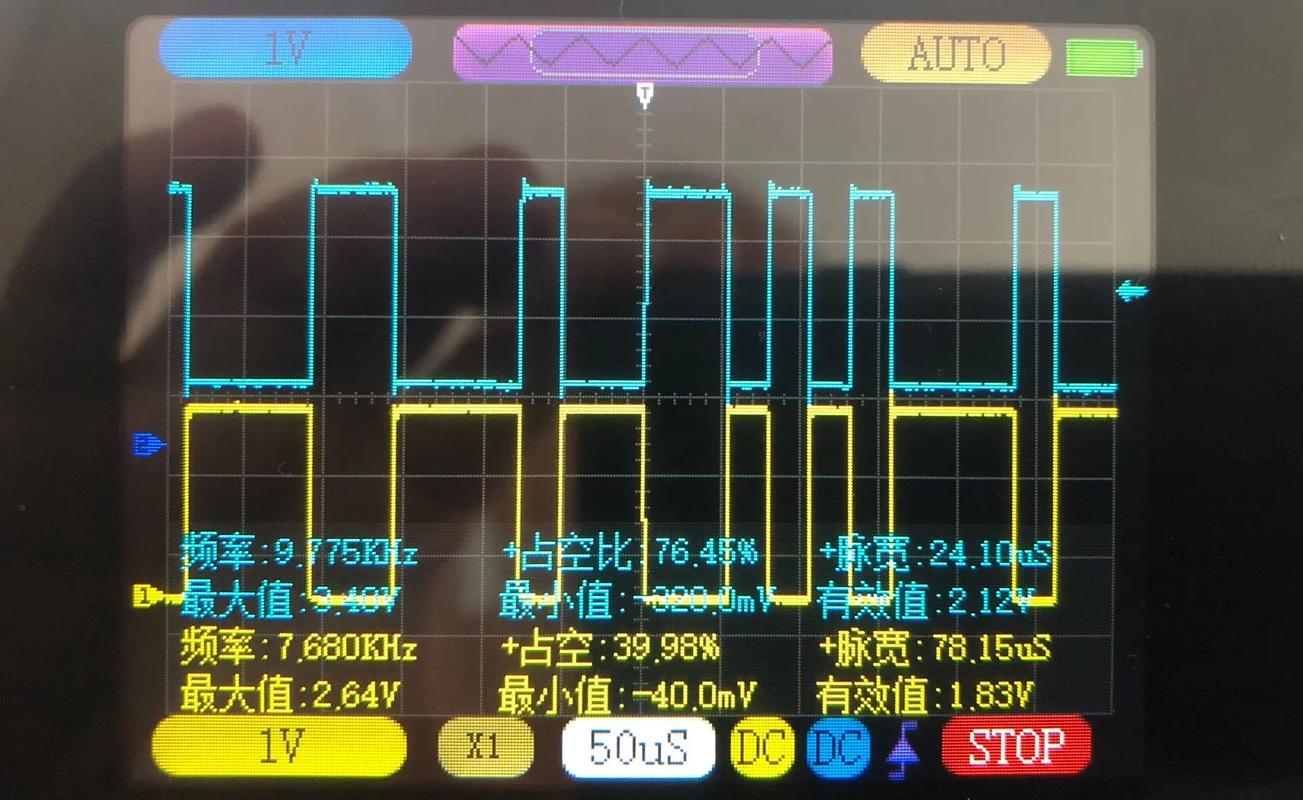

逻辑分析仪是好朋友，但别只盯着数字波形。CAN_H和CAN_L的模拟差分信号更重要，共模电压不对，一切都白搭。有一次驱动器输出端忘了加共模扼流圈，CAN信号上骑着一个开关电源的纹波，那画面太美。
上位机软件，我推荐用开源的，自己写驱动虽然爽，但协议栈细节多到发指。SocketCAN在Linux下挺稳，Windows下Kvaser、PEAK这些厂家的工具虽然贵，但快。时间宝贵，别在不该省的地方省。
最后唠叨一句：CAN网络拓扑一定要手拉手，别搞星型。分支长度严格控制，最好小于30厘米。不要问我是怎么知道的——满车间爬线槽的经历终身难忘。
就这样吧。CAN是个好协议，值得被温柔对待。
