上个月，现场一个ProfiNet转Profibus的网关突然罢工，整条产线停摆。我当时真想砸了那台CP 342-5。说实话，搞工业通讯的谁没被Profibus虐过？对吧。
DP线缆：你以为通了，其实根本没通

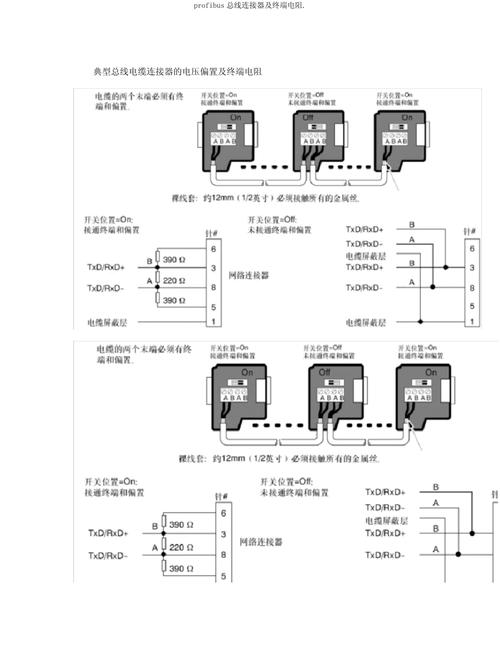

紫色的Profibus电缆，9.6K到12M都能跑——但前提是终端电阻打对了。现场电工经常忘记拨那个红色的终端电阻开关。两头ON，中间OFF，这铁律我吼过无数遍。有一次，新来的小伙子把所有从站都打了ON，结果信号反射，波形乱成一锅粥。用示波器一看，全是毛刺。我当场表演个血压飙升。
还有个邪门的：电缆屏蔽层单端接地。理论上要两端接地形成等电位，但有些老外图纸画的是单端。我们项目出过奇事，白天通讯正常，一到晚上变频器一开，随机丢站。查了三天，发现接地排上居然有几十伏压差。所以现在我都让客户把屏蔽层两端压到柜体上，再拿编织带连到地排。别跟我扯理论，现场管用才是王道❗
GSD文件：那些年，被版本号支配的恐惧

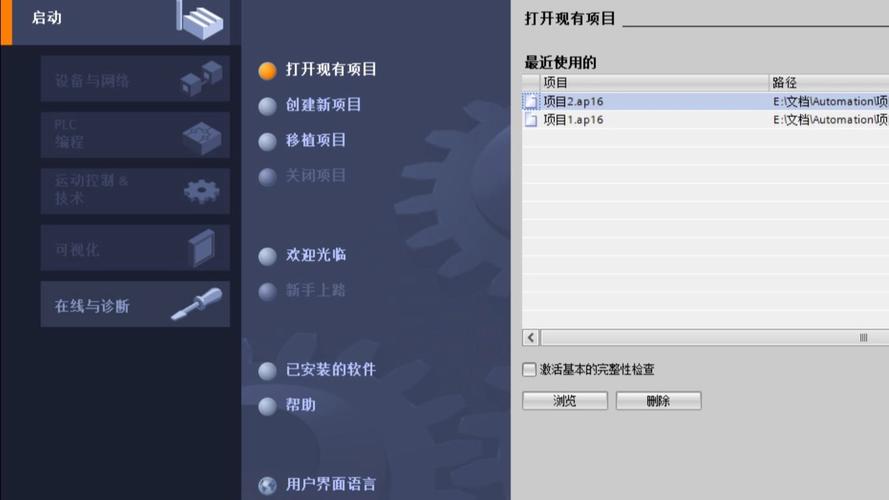

想挂个第三方绝对编码器？没GSD文件，你就在Step 7里干瞪眼。有一次集成贝加莱的伺服，GSD文件版本不对，硬件组态死活报错。西门子技术热线说：“您升级一下GSD。”可那个编码器厂家都快黄了，官网都打不开。最后在一个俄罗斯论坛翻到2013年的压缩包，解压后文件名还是乱码。💡经验：把常用厂商的GSD收集全，存U盘，别等断网了再哭。
问：为什么我组态好Profibus网络，CPU却亮BF红灯？
答：八成是硬件配置和实际不一致。检查DP地址拨码——很多从站是拨码的，别跟软件里设的冲突。还有，诊断缓冲区是宝藏，打开CPU→Online & Diagnostics，看十六进制错误码，比百度靠谱多了。
PA仪表：明明也是Profibus，怎么这么难伺候？
Profibus PA走的是DPV1，物理层是MBP-IS，31.25kbit/s，还带总线供电。听起来挺美好。可耦合器选错了，或者DP/PA段没做隔离，分分钟教你做人。我们有个甲醇罐区，PA仪表集体掉线，一查，耦合器到仪表段的屏蔽层在接线箱里被工人拧断了。安全栅也没用对——本安参数！
说实话，PA布线就是反人类。终端器必须装在最远端，还要用那个电阻电容网络，手焊是常态。有一次，PA环路明明两端都有终端器，可波形还是锯齿。最后发现有一小截电缆泡在电缆沟的积水里，绝缘下降。💔
问：Profibus DP和PA可以直接相连吗？需要什么设备？
答：不能直接连。必须通过DP/PA耦合器或链路器。耦合器透明传输，波特率转换，给PA段供电；链路器可以网段隔离，远程诊断。注意：有的耦合器不支持透明通讯，透明指的是非周期服务，别被忽悠了。
诊断工具：示波器才是终极武器

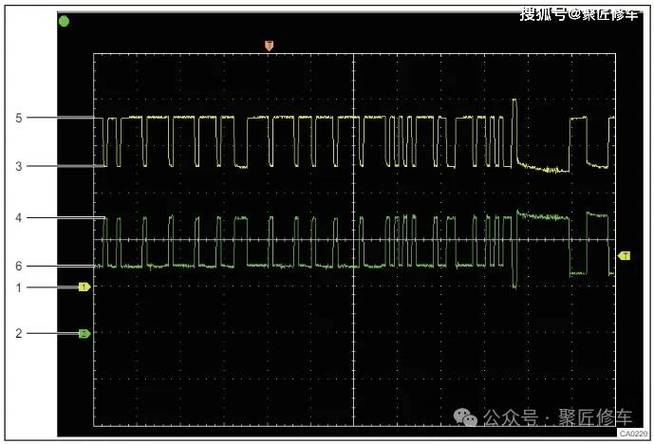

别迷信那些诊断中继器。最原始的信号波形不会骗人。我包里常年备着Fluke 125，直接勾在DP接头的A、B线。正常波形是差分方波，幅度2-7V。如果看到信号衰减成锯齿，甚至单极——恭喜，短路或者终端缺失。有一次，一个站的波形特别漂亮，但那站就是不通，最后发现DP接头焊接时把A/B线序搞反了。真是哭笑不得。
还有，BT200这种总线测试仪也挺好用，可以测电缆长度、反射点。但咱们多数人舍不得那几万块钱。穷有穷招：拿万用表电阻档，断电后量A/B间电阻，正常应该是220欧姆左右（两头终端）。当然，我会告诉你我用过土办法，找两个220电阻直接焊在SUB-D头里应急？别学我，违反规范。但真救急！
老项目改造：Profibus真的落伍了吗？
现在ProfiNet满天飞，但化工厂里成排的ET200M，你让人家全换？老板不批预算啊。而且，Profibus的双绞线抗干扰能力，在某些场合并不比以太网差。我们做过测试，同样的变频器环境，ProfiNet经常闪断，老DP稳如老狗。原因？EMC！RJ45接口的隔离没DP的专用收发器强。当然，现在也有ProfiNet的加强方案，但成本呢？
不过话说回来，DP的上限确实到了。12M的速率，节点多了轮询时间感人。我们有个项目，带40多个从站，通讯周期设到20ms都吃力。后来划分子网，用Y-Link，还是别扭。所以，新项目能上ProfiNet就上吧，别给自己找麻烦。但维护老系统，你逃不掉Profibus。
问：我想把几个老的Profibus从站接入新的ProfiNet控制器，咋整？
答：用PN/DP网关，比如西门子IE/PB Link。组态的时候，把DP网段整个下挂到ProfiNet下面。注意，网关本身也是Profibus主站，下面的从站地址别冲突。还有，通讯速度会受限于DP侧，实时性要求高的要评估好。
就这样吧，Profibus虽然老，但存量巨大。这些破事，值不值写出来？我觉得值，至少让你少走点弯路。通讯这东西，往往不是不懂原理，而是细节玩死英雄。
