我刚入行那会儿，对着图纸上那几个丝的公差，差点把电极铜公给啃了——真啃不动，紫铜的，牙疼。后来才明白，这行当，书本上的理论是一回事，上了机床又是另一回事。 火花机这玩意儿，玄学。
说实话，它原理简单得令人发指：正负极一碰，啪，放电，蚀除。但就这“啪”一下，里面的门道深了去了。脉宽、脉间、电流、间隙电压……参数表看得人眼花，调试起来更是一言难尽。 有时候你憋在机床前一整天，就为了那最后一道精修不积碳。没经历过的人，永远不懂那种盯着火花，大气都不敢喘的感觉。
⚡ 电火花，其实没那么神秘

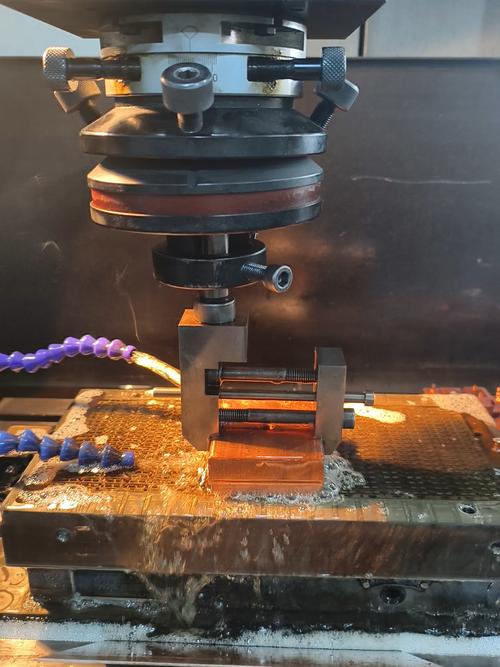

很多人一提到电火花加工，脑子里就蹦出“特种加工”、“非传统”这些词，觉得高大上。但说白了，它就是利用电极和工件之间的脉冲性火花放电，靠瞬间高温把金属一点点“烧”掉。 这过程，像极了用雷劈铁板。精不精准，全看你“雷”劈得稳不稳准不准。
不过话说回来，电火花加工真正的牛×之处在于：硬度？不存在的。只要是导电材料，你多硬它都能啃。 所以那些淬火钢、硬质合金、钛合金，传统刀具干瞪眼的时候，火花机就该上场了。 还有那些深孔、窄缝、异形腔，铣刀刀柄粗了进不去，电火花电极能细如发丝，照样给你加工出来。所以模具行业，离了它真转不了。
但你别以为它就万能的。——慢。 真的慢。 放电加工，天生就不是个快活儿。 尤其做精密模具，电极要一遍遍平动，火花要一级级调小，纯粹是拿时间换精度。 有一次我做个手机模，骨位小得跟指甲盖似的，清角清到怀疑人生，整整三天，机床就没停过。 加工效率？ 别问，问就是眼泪。
💡 选电极材料，别被供应商忽悠
电极是电火花加工的另一半灵魂。 常用的无非就那几种：紫铜、石墨、铜钨合金。 新手容易掉进的坑：听供应商一顿吹，买回来的石墨电极，加工是快了，但损耗也大得惊人，精度全跑偏了。
这里有个血泪教训：精加工，特别是那些要求高光亮洁度的，老老实实上紫铜。 虽然它软，难加工，但损耗小，表面质量稳。石墨呢？ 适合粗加工，大电流猛轰的时候损耗反而不明显，效率嗷嗷的。可你拿它做精修试试？ 棱角给你吃掉，哭都来不及。 铜钨合金？ 好是好，贵得上天，不是镶钨钢或加工极微小的筋条，一般不用。
我记得有一次，一个活儿，筋宽0.15，深度5毫米，用紫铜电极，下沉一个报废一个，电极弯得跟面条似的。 后来换成铜钨，整个世界清静了。所以，选材就是个妥协的艺术，别死脑筋。
问：电火花加工到底能有多精密？ 老说精密精密，给个准数行不行？
答： 行。 一般数控火花机，尺寸精度控制在±0.01毫米，是稳稳当当的事。 你要是舍得砸钱，上镜面火花机，配上好电源，再让有经验的师傅来调，干到±0.002毫米以内，甚至几个μ，也不是没可能。 但那得在恒温恒湿里供着，电极、加工液都得精调，成本高得离谱。 我们普通模具，标个±0.005，已经很给面子了。 别动不动就要求一个丝以内，真做起来，时间成本和废品率会让你直接想删图。
问：加工液到底多久换一次？ 我看有些厂子，那油黑的都能当墨汁了，还在用！
答： 哈哈，你戳到痛点了。 那玩意儿叫电火花加工液，它不是黑了就不行，关键看粘度和闪点。 但要是黑得像酱油，过滤又跟不上，那积碳、拉弧找上你，就别喊冤。 一般建议加工液使用周期看工况，半年到一年必须彻底换一次，或者用在线检测设备监控。 不过我们这行，很多小厂为了省成本，几年不换，只是往里面添新油。 然后呢？ 然后精度就玄学了呗，今天好明天坏，老板还骂师傅水平不行。 所以说，加工液是电火花加工的血液，干净血液才能跑得快又稳。
🛠️ 那些年我们踩过的坑，说多了都是泪
火花机操作，有些坑，不踩一次你记不住。 比如放电参数里的排渣。 这东西不重视，打出来的东西要么积碳，要么表面都是麻点。 特别是加工深孔、盲孔，排渣不畅，就像上厕所便秘，憋久了整个腔都要废。 什么抬刀高度、抬刀频率、冲液压力，这些细节，书本不会教你怎么针对具体形状调整。
我踩过最深的坑：有次加工一个多台阶深腔，偷懒没做专用冲油夹具，结果下半截积碳严重，电极都烧得粘在上面了。 取下来一看，工件内腔跟狗啃的一样。 全部报废。 当时真想抽自己。 后来学乖了，哪怕多花一小时搞夹具，也绝不在排渣上糊弄。

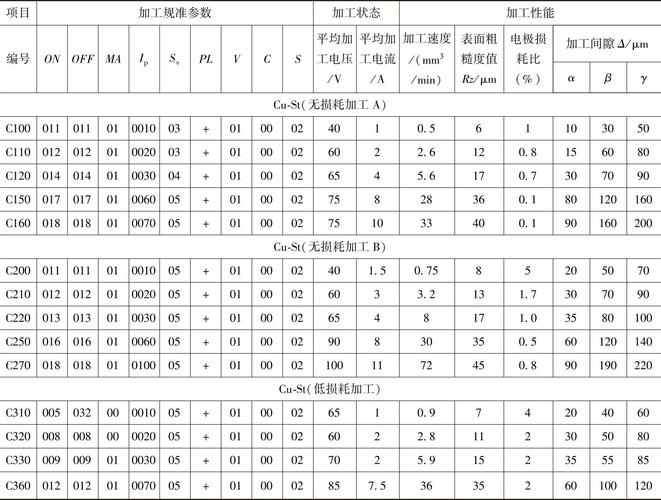

还有，电极损耗这个幽灵。 所有的教材都会告诉你，电火花加工中电极也有损耗，必须要补偿。 但实际加工时，尖角、棱边处的损耗往往是平均损耗的好几倍。 如果没有经验，还傻傻用均等损耗去算平动量，做出来圆角比图纸大一圈，装配全干涉。
聊到这儿，不得不再吐槽一下那些甩图就走的“工程师”。 明明很多结构，稍微改一下拔模角，或者把清角改成圆角，就能让电火花加工轻松一半，成本省40%不止。 可他们就喜欢搞死磕直角，还美其名曰：追求极致设计。 呸，下回你来车间站着看一天试试？
加工效率这事儿，其实不仅仅取决于参数。 火花机的智能程度也很关键。 以前的老式机器，全靠人工看着，现在的新机型，比如沙迪克、牧野那些，带自动适应控制的，会根据间隙状态实时调整，积碳风险小得多，效率也能提上去。 当然，价格也感人。 对于一般模具厂，可能二手沙迪克才是真爱。
说到底，电火花加工这活儿，软件要会（电极设计拆公），机床要懂，参数要熟，手还要稳。 什么情况该用什么电流，什么形状该走什么摇动模式，靠的全是经验堆砌。 入行门槛不高，但想成为放火花的老师傅，没个三五年沉下来，门都摸不到。 而且这行当，脏。 油雾重，皮肤容易过敏，干一天下来鼻孔都是黑的。 年轻人不爱干，老家伙慢慢退休，以后好师傅越来越难找。
不过，看着一块硬邦邦的淬火钢，在自己手里被驯服成镜面一般的模具，那种成就感，也是别的工种给不了的。 尤其试模成功，打出第一个漂亮产品的时候。 那种爽感，就像解开了一道超难的数学题，不过代价是满身油污。
算了，不说了，我那台破火花机又报警了，估计又是过滤芯堵了。 得去换，不然今天的活儿又干不完。
