激光切割？简单？呵呵。
我入行头三年，废掉的板材堆起来能绕车间一圈。现在看着新人对着说明书照本宣科，我就想笑。有些东西，机器不说，手册不写，全靠血泪换。
今天不扯虚的，聊点扎心的。
功率不是越大越好
初入行时，我迷信功率。觉得6000瓦就是比3000瓦牛，切得快，厚板通吃。结果呢？切薄板（比如1mm不锈钢），高功率把板材烧得满目疮痍，热影响区大得离谱，毛刺硬得锉刀都崩口。后来一老师傅点醒我：切薄板，功率要“憋”着用，甚至故意降频。你开足马力，光束能量密度高，熔池失控，能切好才见鬼。现在切薄板，我会把功率调到标称的60%~70%，速度反而能提上去，断面光滑如镜。省电又省心。❗
当然，切厚板另说。12mm碳钢，该上6000瓦就得上，功率不足慢如龟爬，还容易切不透。这中间的取舍，书上不会教，全是试出来的。💡
问：那怎么判断功率是否匹配？答：看火花。切割时火花呈直线喷射，声音刺耳，说明功率过大或速度过慢；火花略散，声音沉闷但均匀，说明参数较佳。还有一招，用手摸切口下沿，如果挂渣一掰就掉，那是粉末状，说明功率和速度配合不错；如果挂渣坚硬、呈球状，多半是速度太快或焦点不对。这些经验，比任何曲线图都管用。
辅助气体那点破事

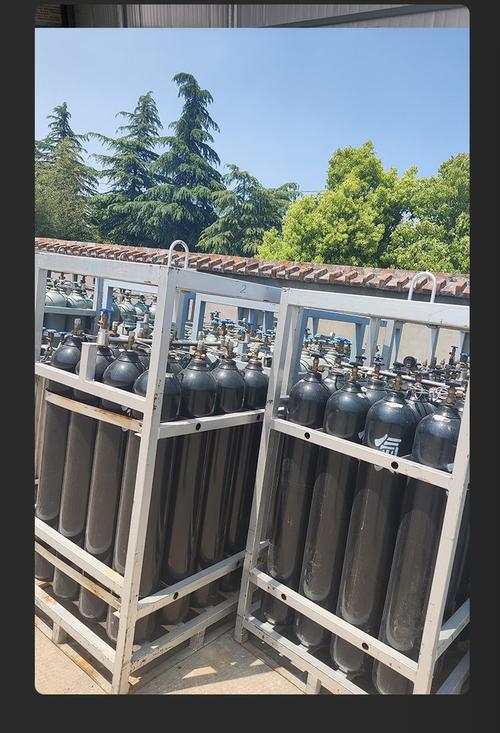

气体？不就氧气、氮气、压缩空气嘛。错！当初我为了省钱，用普通氮气切不锈钢，结果切口发黄发黑，客户拒收。一查，氮气纯度不够，99.9%和99.999%差得不是一星半点。高纯氮几乎杜绝了氧化，断面亮白，能直接用于装饰。后来我咬咬牙上液氮，成本高但省了后处理，算总账反而赚了。
还有空气切割——听起来美好，压缩空气近乎零成本。但实测，空气切碳钢，断面粗糙度比氧气切高一两个等级，速度也上不去。为啥？空气含氧仅21%，氧化反应弱，主要靠激光能量融化，自然费劲。所以别听设备商忽悠“一台空压机搞定一切”，除非你对质量要求极低，否则该用气瓶还得用。
问：空气切割到底能不能用？答：能，但挑活儿。1-2mm薄碳钢，用空气切速度可达标，断面虽不亮但不至于太糙，适合内部件或后续喷漆的件。另外，镀锌板用空气切比氧气好，锌层蒸发不剧烈，不易产生气孔。不过，空压机要配干燥机和精密过滤器，否则含水含油，没几天保护镜就完蛋。这条，我换了五块镜片后才悟到。😭
速度与激情的平衡
切割速度是另一个坑。新手总想拉满速度，追求效率。结果呢？要么切不透，要么断面纹路粗糙，尺寸精度飞了。尤其切割拐角，速度不减，过烧、塌角严重。后来我摸索出一套：拐角自动减速，配合功率跟随。现在数控系统都有这功能，但参数设置极其考验经验。比如4mm铝板，直线速度可到10m/min，但直角拐弯处，如果不降到5m/min，一定烧出豁口。还有引线位置，别傻傻放在轮廓边缘，要放在废料区，否则起刀点留下个疤，维修常客。
说到精度。很多人忽略切割路径的优化。一堆零件排版，先切这里后切那里，直接导致板材热变形，尺寸漂移。我现在养成习惯：先切小孔、内轮廓，再切大外形；先切远离夹持边的，最后切靠近的。这么一个小调整，整体精度提升20%以上。说实话，这些心法，没师傅教，自己啃三年都不一定悟透。
问：切割薄板时，板材抖动怎么解决？答：常见！薄板刚性差，激光头喷嘴气流一冲，板子就颤，切缝歪歪扭扭。加个随动支撑台成本太高。最简单的法子：降低喷嘴高度，离板材0.5-0.8mm，减少气流冲击。还可以在切割顺序上做文章，先切小孔，增加局部刚性；或者用胶带临时固定边缘。还有一个偏方：在板材下方垫一层铁丝网，减少共振。试试，有奇效。
最后啰嗦句：维护不能懒。保护镜片每天查，聚焦镜定期洗，导轨丝杠勤加油。别等切出来工件带条纹了才检查，那时镜片可能已烧出坑。❗
激光切割这行，深似海。今天聊的不过是冰山一角。但记着，机器是死的，人是活的。多观察、多记录、多琢磨，比看十本说明书都强。
