说实话，铰刀这玩意儿，玩过机加工的都不会陌生。但真要说用得好——没栽过跟头的人怕是不多。去年车间扩孔，一个愣头青拿高速钢铰刀直接怼不锈钢，结果呢？刃口崩了，孔也废了，工件报废价够买好几把刀。心疼不心疼？
铰刀这东西，说玄乎点，精度就是它的命。你指望它像钻头那样傻大黑粗可不行。它是精加工刀具，孔的直线度、圆度、表面粗糙度，全靠最后这一下。可很多人偏偏把它当扩孔钻用，余量留得贼大，转速还死高，怪谁？
选铰刀，先看材料，别迷信“万能”

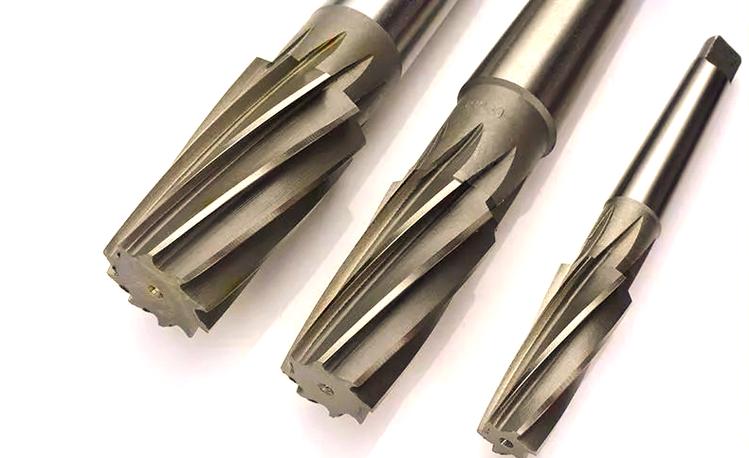

不信你看看那些推销的，动不动就说一支铰刀通吃所有材料。可能吗？醒醒吧。高速钢韧性好，但红硬性差，切削速度一高就软了，适合调质钢、铸铁。硬质合金呢——硬！耐磨！但你如果拿来铰薄壁件，振刀振到你怀疑人生。涂层也是个重点，TiN涂层的泛金光，对付一般钢材还行；遇到难加工的钛合金、镍基合金，还是得带AlTiN或者TiAlN涂层的，不然寿命短得让你想哭。
而且，千万记得看刀具几何角。前角、后角、刃倾角——这些参数没选对，光看材料也白搭。正前角切割软材料利落，但硬材料就得小前角甚至负前角，否则刃口直接崩你没商量。
铰孔翻车现场：这几种状况你遇到过没？
说到实战，那真是步步是坑。我列几个经典场面，看看你中了几条。第一，孔径偏大——大概率是铰刀摆动超差或刃带磨损，还有可能余量不均匀。第二，孔壁划痕深——排屑不畅，铁屑擦伤内壁，要不就是切削液压力不够冲不走屑。第三，孔口出现喇叭口，铰刀开始切入时偏斜，导向套没用好，或者本身刀柄跳动大。最后一种，也是最让人火大的：表面粗糙度不达标。明明刀是新的，参数也按手册来的，可就是糙。其实原因很简单：切削速度太低、进给量太大或积屑瘤形成，尤其在粘性材料上。你要是用煤油做切削液试试，有时有奇效。
问：“不锈钢铰孔，转速和进给到底怎么给？有没有靠谱的经验值？”
答：实话讲，这个没有绝对公式。但经验是：转速尽量低，比如你加工普通碳钢用20m/min，到了不锈钢就打对折，10m/min甚至更低。进给量反而可以略大些，0.1~0.3mm/r，避免在硬化层上摩擦。切削油必须跟上，极压切削油好用，别省那点钱。还有就是，保持刀具锋利，钝了就立刻换，别硬撑。我有次偷懒，多铰了几个孔，结果后面全废了，得不偿失。
问：“铰刀钝了怎么判断？总不能等废品出来才发现吧？”
答：最直观的办法是听声音。正常铰削应该是平稳的“嗡嗡”声，如果变成刺耳的尖叫或者断续振动，八成是刃口钝了。再看切屑，如果出来的不是卷屑而是粉屑，或者切屑颜色变深，那也危险。有经验的师傅会用手摸一下切削刃，感觉有微崩口或者圆角了，就别犹豫，马上换。当然，上显微镜检查更准。但说实话，多数小作坊哪有那条件？靠手感靠耳朵吧，慢点换刀，总比报废强。
那些半桶水师傅不愿说的诀窍
铰刀寿命怎么延长？第一，余量分配。别指望一刀到位，粗铰和精铰分开，精铰余量留单边0.05~0.1mm就好。第二，导向套——别嫌麻烦，它能保证铰刀进孔不歪斜，尤其是深孔，歪一点点孔就成椭圆的。第三，铰刀用钝了别扔，能修的！修磨一次成本不到新刀的三分之一，只要刃磨机床精度够，修出来跟新的差别不大。当然，前提是你别把刀用得太惨，崩刃太深谁也救不了。
还有，千万别忽视刀柄。BT柄还是HSK柄？跳动量多少？我给你说，超过0.01mm的跳动，对铰孔精度就是灾难。刀具一出力就偏摆，孔能大几个丝。要用液压刀柄或者热缩刀柄，夹持精度高，对铰刀这种高精度刀具才靠谱。
最后吐个槽。很多厂里的铰刀就那么乱扔在工具柜里，切削刃互相磕碰，还没用就伤了。你买个刀具专用存放架能花几个钱？哎，细节决定成败，真不是空话。
对了，现在有些新型铰刀带内冷孔，切削液直接喷到刃口，排屑和冷却都上了一个台阶。虽然贵，但效率高，尤其适合大批量生产。你要是还在用传统外冷，干不锈钢或钛合金，不妨试试内冷式，绝对打开新世界——别问我是怎么知道的，试过就回不去了。
