2026-07-24 14:19:45 作者：网编
分类：文章
热喷涂这玩意儿，我干了二十年，到现在也不敢说全弄明白了。
上个月，一个防腐项目的轴涂层又剥了，查来查去，最后发现是喷砂用的砂子受潮了——就这么点事儿，折腾人。所以说，别看就是把粉末熔化喷上去，中间的变量多到你会骂娘。
火焰喷涂、电弧喷涂、等离子喷涂，到底选哪个？
新手老问这个，其实答案特简单：看钱，看活。
火焰喷涂最便宜，拿根氧乙炔枪就能干，喷喷铝锌，户外的钢结构防腐，够用。但想搞耐磨？别指望它，结合强度就那么回事儿。电弧喷涂稍微强点，打锌、打铝青铜都行，效率高，就是飞溅厉害，车间脏得跟炸过一样。
等离子喷涂——贵。真贵。一套系统下来，几十万算起步。可架不住涂层质量好啊，陶瓷粉末都能熔得透透的。以前我们修航空发动机的密封跑道，也就它敢接。喷涂的时候那音儿，戴着耳罩都刺耳，但打出的涂层致密度，别的没法比。
超音速火焰喷涂(HVOF)近些年火得不行，碳化钨涂层，耐磨性逆天。不过，设备一抖，粉末送不稳，涂层就能废。我早年调试一台进口HVOF，连着废了七根辊子，心都在滴血。
选型，其实是妥协的艺术。没有最好的工艺，只有最合适的工况。

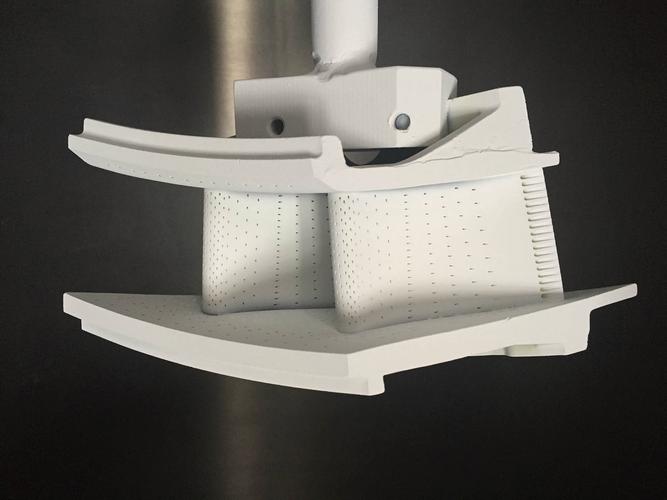

等离子喷涂制备航空发动机叶片涂层
那些热喷涂“救场”的瞬间
还是得说实例。
化工厂的泵轴，介质腐蚀性太强，新不锈钢轴用俩月就出麻点。换镀硬铬？镀铬层针孔多，照样渗。后来拿去热喷涂，先打底层镍铬合金，再封孔，用了三年还没事。车间主任乐得拍大腿。
还有一次，造纸机的大辊子，十几吨，磨损失圆，换新的要等半年，停产损失每天几百万。怎么办？现场热喷涂，把磨损部位局部喷涂不锈钢，再机加工还原尺寸。三天搞定。虽然粗糙了点，但保生产啊。
说实话，热喷涂最牛的就是能修。别动不动就换新的，地球资源也经不起这么造。

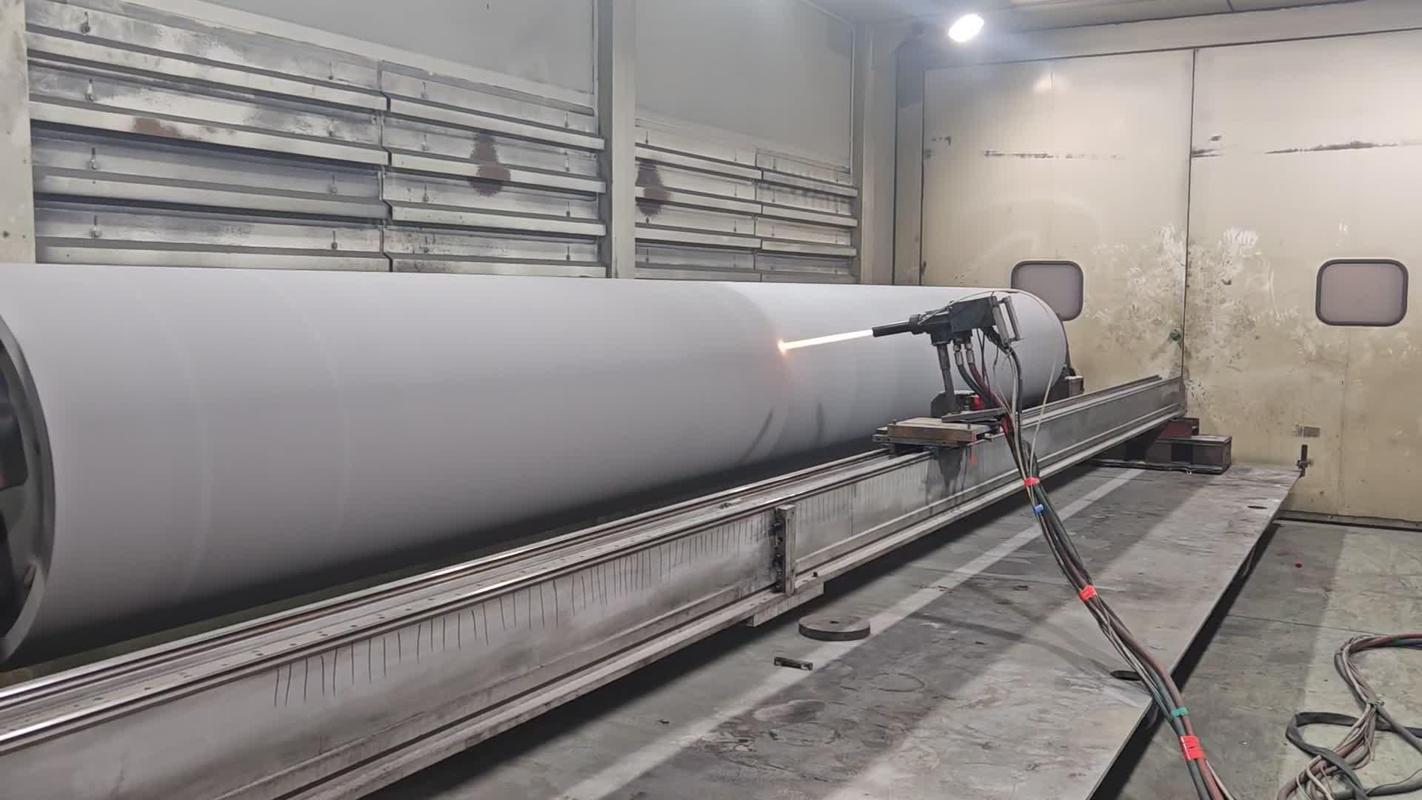

现场火焰喷涂修复大型造纸机辊磨损
问：热喷涂和电镀比，哪个更耐用？
答：这问题就像问炒菜先放盐还是后放盐——得看菜。热喷涂涂层通常更厚，耐磨、耐蚀上限高，结合强度能到几十兆帕。但电镀也有独门绝技，比如装饰性镀铬，光洁度能当镜子照，热喷涂做不到。
不过热喷涂有个先天缺陷：孔隙率。涂层再致密，也有微孔，腐蚀介质一渗，从界面开始掏你。封孔做不好，外表光鲜的涂层仨月就起皮。我见过一根热喷涂修复的泵轴，拆下来时涂层跟鸡蛋壳似的连着整片掉，就是因为没封孔，腐蚀液顺着孔隙钻到基体了。
所以，没绝对好坏。看介质、看温度、看载荷。用对了，都是神器。
问：小厂想上热喷涂，投入大吗？
答：看你想干啥。最基础的火焰喷涂，弄个喷枪、氧气乙炔瓶、空压机，几万元能转起来。喷喷铝涂层，给户外铁件防锈，门槛不高。
但想正经八摆地接活？那得考虑喷砂房、除尘器、隔音间、变位机、辅助机床……没个三四十万别想玩转。而且，手艺比设备重要。送粉量、枪距、移速这些，书本上讲得轻巧，上手是两回事。我见过太多老板被设备商一顿画饼，买回来半年就吃灰。强烈建议先拿活找有经验的厂家试喷，技术摸透了再投。
另外，前处理别省！喷砂除油不彻底，涂层附着扯淡。这个坑，我踩过多次，现在想起还窝火。

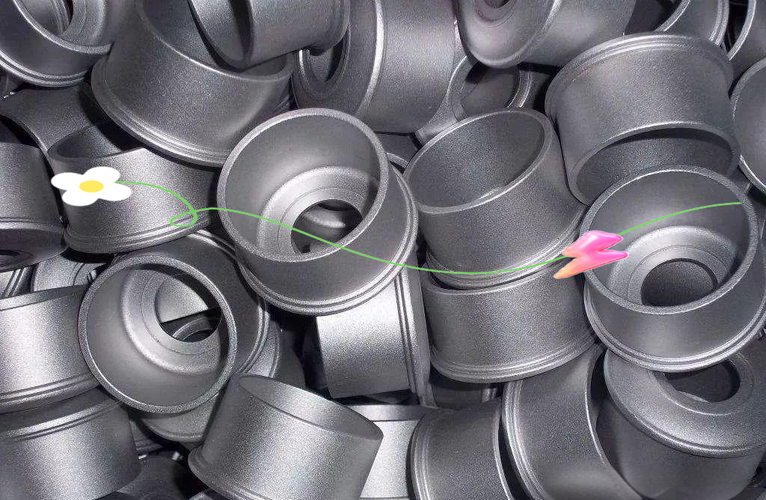

热喷涂前处理喷砂粗糙化工件表面
涂层剥落？别总怪粉末
十年前一出事就骂粉末供应商，后来发现，多半是咱自己的锅。
基体表面粗化不够、压缩空气里有水有油、喷涂过程基体温度没控制好、应力集中没及时释放……都会导致剥落。特别是厚涂层，内应力大得吓人，不采取分层预热、层间喷丸等手段，准翘皮。
还有，热喷涂不是万能胶。工件设计本身不合理，截面突变、尖角，那地儿应力集中，神仙也喷不住。得让设计工程师懂点热喷涂知识——可惜现在懂的人少。
说到这里忍不住感慨：老手艺，新科学。热喷涂看着糙，其实处处是细节。
现在冷喷涂、激光辅助喷涂这些新技术冒头，能打更软、更敏感的材料，涂层完全没氧化，让人兴奋。但老设备用心调，照样出好活。就像我师傅说的：没有落后的工艺，只有不动脑子的手艺人。
所以，下次再看到那些灰扑扑的热喷涂车间，别小看——那里头，藏着材料科学，藏着变量控制，也藏着一代代师傅的直觉。活到老，学到老，真TM一点不假。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热喷涂：老工艺的新生命？我们可能都低估了它
文章链接：https://www.zystgy.cn/a/55554
