电泳涂装翻车实录：从针孔噩梦到工艺通透，我踩过的坑你别再踩

说实话，干涂装这行十几年，最让我又爱又恨的工艺，绝对是电泳涂装。爱它是因为搞好了，膜厚均匀得让人想哭——那种在复杂工件内腔都能挂上漆膜的满足感。恨它？哈哈，那是你没见过凌晨三点还在调参数、对着满挂架的缩孔骂娘的惨状。

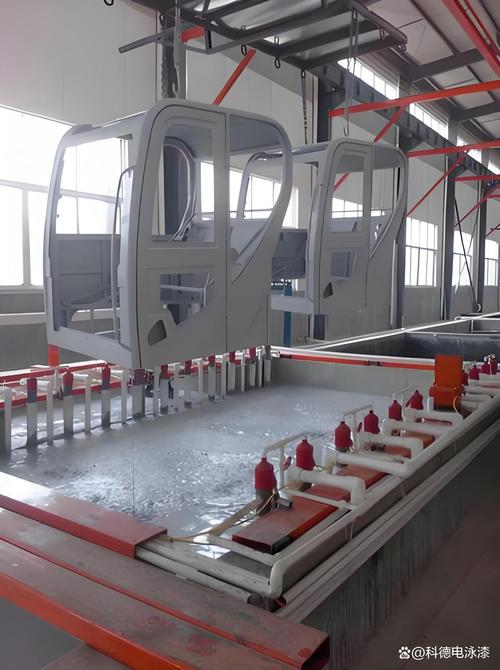

今天不扯教科书上的东西。咱们就聊聊那些年，我和阴极电泳死磕出来的经验。注意，是阴极电泳，别跟我提阳极那老古董——现在谁还用阳极做汽车件啊？泳透力差得一批，内腔根本打不进去，腐蚀实验一塌糊涂。除非你专做农机配件那种低端货。不过话说回来，阳极在部分铝型材上还有点市场，毕竟成本低，对吧。

但别以为选了阴极就万事大吉。那是噩梦的开始。

所谓的“泳透力”，我一度以为是玄学

刚入行那会儿，拿到一款新工件——一个巴掌大的铸铁件，内腔跟迷宫一样，孔还多。工艺单上写电泳涂装膜厚要≥18μm，内腔也得≥10μm。我当时想：电压高点，时间长点，不就进去了？结果，外表面厚得流挂，内腔还是露底。❗

后来老师傅点了我一句：“你当泳透力是自来水啊？那是电场、槽液电阻、工件形状三维博弈的结果。” 一下子给我整破防了。高低电压分段、调整固体份、甚至改变阳极管的布置，每一个变量都能让你怀疑人生。有一次，我仅仅把挂具接触点打磨了一下——对，就那点氧化皮——内腔膜厚直接提升了5μm。靠！逻辑呢？后来想通了：接触电阻影响电场分布，就这么简单。

所以现在有人问我泳透力怎么调，我就一句话：先测槽液电导率，再查阳极液循环，最后拿个报废件做切片。别信供应商给的参数，那是在他们实验室纯水配出来的数据，进了你的老槽子全变味。

💡 这里插一嘴：很多厂忽略阳极液电导率的控制，其实这玩意儿直接影响泳透力均匀性。阳极液浑浊了还在用，你不翻车谁翻车？

前处理少一步，后面全是坑——而且是连环坑

说到坑，90%的电泳缺陷根源不在电泳槽里，而是在前处理。这句话我说过不下八百遍，但有些人就是不信。以为脱脂干净就完了？笑话！

记得有年夏天，一条新线调试，连续三天出现大面积缩孔。技术部、质量部、设备部全挤在电泳线旁边吵，有人说槽液污染，有人扯烘箱有硅酮。我走过去闻了闻白件——一股淡淡的油酸味。行了，脱脂槽参数没问题，但槽液寿命到了，老化油裹在表面，水洗根本冲不掉。换槽，问题消失，一群人愣是分析了三天。

还有磷化。阴极电泳对磷化膜的要求近乎苛刻。膜太粗，漆膜附着力下来；太细，耐腐蚀又不行。锌系、锌锰系、三元系……我试过不下五种配方。最惨的一次，磷化后水洗不充分，残留的酸根带入电泳槽，槽液pH值一周内从5.8掉到5.2，槽液直接废了一半。那损失，几十万打水漂。

✅ 个人的小习惯：前处理后，用导电率小于30μS/cm的纯水洗最后一道，然后立即进电泳槽。别让工件在空气中暴露超过2分钟，否则磷化膜返黄，啥漆都救不回来。

参数调好了？别高兴太早，槽液管理才是持久战

电泳槽不是配好就一劳永逸。它是个活系统，每天都在变。固体份、颜基比、pH值、电导率、溶剂含量、细菌……你得像照顾女朋友一样照顾它。哦不，比女朋友还难搞，因为槽液不会告诉你它为什么不高兴。

就说超滤系统吧。它是槽液清洗工，负责带走杂质、控制电导率。但很多厂子，为了省那点清洗时间，超滤膜堵了也不换，导致透过液量下降，槽液很快就老化。有一次我发现电泳后漆膜有颗粒，排查了两天，最后发现是超滤管路里长了细菌——那股臭味，熏得人眼睛疼。立马用杀菌剂循环清洗，再重新投超滤膜，问题才解决。

还有烘烤窗口。电泳漆烘干前要闪干，让湿膜流平、水分挥发。闪干时间不够直接进高温炉？等着吧，针孔、起泡、橘皮全来了。有一回为了赶产能，把链速提了10%，闪干时间少了3分钟，成品率从98%掉到70%，老板脸都绿了。恢复了链速，一切正常。有些工艺参数，真的就是差那么一点点，别乱动。

另外提一嘴挂具。挂钩设计不合理，工件内腔气体排不出去，产生气袋，那个部位就挂不上漆。或者挂钩接触不良，局部电流过大，烧焦漆膜。我们吃过最大的亏，是挂具上的绝缘层破损，导致挂具本身也上漆了，不仅浪费漆，还改变了工件周围电场，影响膜厚。后来强制规定挂具每使用15次必须剥漆，世界才清净了。

说到底，电泳涂装就是个细节堆起来的工艺。供应商说“傻瓜式操作”，那是骗鬼的。它容错率极低，但一旦稳定下来，又极其可靠。我现在看到那些膜厚颜色一致、盐雾试验超过1000小时的工件，依然会心里暗爽——这种快感，大概是外行永远没法懂的。

别嫌我说话糙。实在是因为，这行太需要一点较真的脾气了。
