入行十几年，跟橡胶软管打的交道太多了。有些事儿，书本上真不写。
先讲个事故，2018年夏天
那会儿在山东一个液压站调试，油温刚过50度，突然一声闷响——接头处喷出一股热油，像条蛇乱甩。幸好没人站着，不然…事后拆开看，内胶层龟裂得跟旱地似的，外胶却完好无损。采购单上赫然写着“耐油橡胶管”，参数没错，可谁想到批次硫化不完全呢？
说实话，很多搞机械的兄弟选管子就看压力和口径，但橡胶软管是个典型的“木桶效应”。你只盯着爆破压力，忘了脉冲寿命，爆管是迟早的事。特别是工程机械上，那种高频弯曲振动，有的管子标40MPa，实际脉冲循环不到五万次就废了。

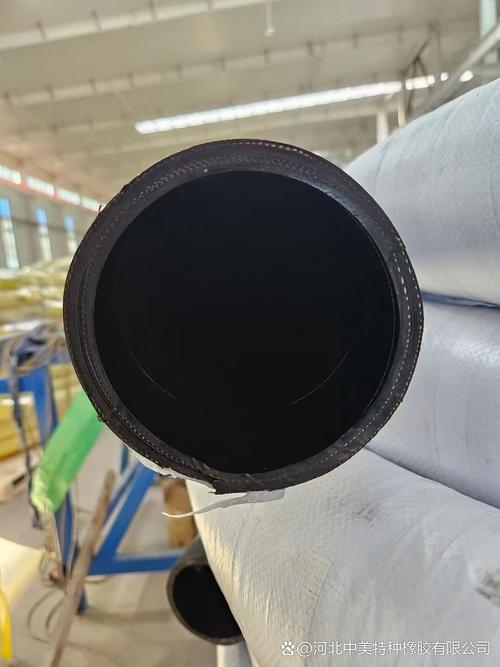

那天之后我养成了个习惯：去仓库领新管必带美工刀——剖开看层间粘合。好管子的编织层应该像肌肉纤维一样紧紧抓着胶层，如果一划就分层？趁早退货！
选型参数里藏着的猫腻
你仔细看过样本册的脚注吗？很多厂家标的工作压力是室温静压，一到实际工况就打折扣。温度折减系数这张表，被多少工程师忽略了？我记得有次展会，某销售跟我吹他们的管子能在120℃用，我指着他样本第7页的曲线：“这里写的是100℃以上寿命缩短60%”。他脸绿了。
务必核对最小弯曲半径，这是硬伤！ 有些安装工为了美观，把管子弯得跟工艺品似的，结果内径变形，流速一上来就气蚀。我见过液压油箱回油管被吸瘪的——外来看起来只是有点椭圆，里面产生的负压能把油箱抽成真空，泵直接报废。教训值钱啊。
问：食品级橡胶软管要怎么看认证？FDA还是EU？
答：两个都得有！可别光看FDA，很多国内厂拿着FDA就忽悠人，其实食品接触迁移总量测试根本没做。我一般让供应商提供1935/2004的符合声明，而且要具体到模拟液的测试报告。另外，食品管内壁必须光滑得像镜子——你能想象用久了内壁有沟槽，天天洗罐还洗不干净吗？
问：橡胶软管老化后能补吗？我看到网上有修补套装。
答：千万别！高压管一旦出现鼓包、硬化，或者外皮有微小裂纹，那整根都得换。我修修补补用了根水管还行，但工业管不行。之前有个注塑机客户，不舍得换根6米的管，用胶皮包着铁丝缠了一圈，结果三天后接头崩飞，模温机油喷一地，清理费够买十根新管。修补只是心理安慰，橡胶软管的老化是分子链断裂，内部早就千疮百孔了。
安装时的几个反常识操作
先说个细节：软管总成扣压后必须清洗！ 很多工人钳口一收就完事，切割产生的橡胶屑和钢丝毛刺全留在里面。试过金属颗粒冲进比例阀吗？阀门卡滞找故障找了三天，最后滤油器里捞出丝絮状的东西，显微镜一看——编织层断丝。从那之后我规定，所有胶管总成必须用专用清洗弹丸过一遍。
再有就是扭矩。接头拧紧不能玩命怼，尤其带O形圈的。我见过用加力杆把接头六角拧圆的，结果法兰面压碎了O形圈，低压不漏高压喷。其实说明书上的扭矩值看着偏低，但人家是算过垫片压缩比的。✅ 小技巧：先在O形圈上薄涂一层介质，对角分三次拧紧，最后用记号笔划线做目视检查。
还有个坑：长短。很多设计图给的长度是中心距，但橡胶软管在压力下会伸长或缩短。长度余量不够，接头长期受拉扯，剥离力全作用在内胶上。正确做法是在最大工作压力下实际测量一次，两端留出至少1.5倍的弯曲半径长度。这钱不花，日后弯头开裂可没人管。
问：冬季橡胶软管变硬，用热风枪吹吹行吗？
答：绝对禁止！局部高温会破坏胶层，尤其是NBR/PVC共混的。要整体升温，比如用电伴热带缠绕，或者进暖库自然解冻。有一次一个徒弟拿喷灯烤液压管，外胶立马起泡，而且那气味…有毒的。冷启动前慢速循环预热油液才是正道。另外，选管时注明低温牌号，否则-25℃以下普通丁腈胶脆得跟饼干一样。
问：不同品牌的管子能混用吗？比如航空用和普通工业管。
答：法律上不行，实际上更不行。航空管执行的是AS标准，爆破压力是工作压力的4倍，工业管才2.5-3倍。但重点不是压力——航空管有阻燃要求，而且重量轻，但价格贵十倍。普通工业设备用航空管？任性可以，但没必要。反过来，千万别把工业管装飞机上，那是犯罪。💡
橡胶软管这东西吧，看着简单，其实跟人一样，讲究个“匹配”。搞懂了它的脾气，它能安安稳稳干十年；不懂，就是颗定时炸弹。干机械这行，敬畏每一个零件，才能睡得踏实。
