激光焊接选型血泪史：这些坑我帮你踩过了

记得刚入行那会儿，车间引进了第一台激光焊接机。德国通快的，闪亮亮的机柜，光纤比头发丝还细。大家都觉得这玩意儿焊得快、变形小——简直就是未来。结果呢？头一个月废品率飙升，熔深不足、气孔密密麻麻。老板脸都绿了。所以啊，别看激光焊接听起来高大上，选型不当、工艺瞎搞，分分钟让你怀疑人生。

到底选光纤还是YAG？

现在市面上最常见的固体激光器，就光纤和YAG（钕钇铝石榴石）两种。光纤激光器电光转换效率高，免维护，寿命长——动不动就10万小时。YAG呢？脉冲能量大，适合打深孔、点焊，但效率低，还要经常换氙灯。有一次我们那台YAG水冷系统故障，镜片炸了，维修费五万。肉疼❗ 所以，除非你有特殊需求，比如专焊铜、铝反射材料，或者需要几百焦耳的脉冲，否则无脑选光纤。不过话说回来，光纤也不是万能。焊高反材料的时候，比如紫铜，光纤容易背光伤光，得配环形光束或者摆动焊头。

💡 一个小窍门：买设备前，先做样件测试！别只听销售吹嘘。拿你的实际工件去打样，切开看熔深、测拉力、拍金相。特别是焊缝表面，鱼鳞纹均匀不？发黑严重不？——这些数据才是真的。

手持激光焊：真香还是鸡肋？

过去两年，手持激光焊接火得一塌糊涂。宣传片里，工人拿着轻便的焊枪，怼上去就焊，不用变位机，不用精密夹具。哇，太方便了。结果我们买了一台国产某牌，一试——焊接厚度到2mm就不稳定，搭接间隙大一点就漏光，焊缝成型跟狗啃似的。说好的“替代氩弧焊”呢？后来整明白了，手持焊要先处理好间隙，板材贴合最好是零间隙。还有，普通手持枪焦距固定，得人工跟随保持焦距恒定，这对手稳要求高。所以，对于长直焊缝、薄板，确实可以省夹具，灵活；但对于复杂三维曲线、厚板、高精度场合，手持就是鸡肋。✅ 建议：大批量、固定工件的活，还是机器人集成吧，一致性高得多。

问：为什么我的手持有时候会爆孔？
答：因为板材有油污或者镀层，激光一照瞬间气化膨胀。焊接前必须清洁！丙酮擦一遍。另外，保护气体流量不足也会导致气孔。我们习惯用氩气或者氮气，流速18-25升/分钟，喷嘴角度别偏。你要是焊铝合金，氮气效果比氩气好，能减少气孔。

问：激光焊接的成本怎么算？感觉电费很贵？
答：其实电费不算高。以一台3000瓦光纤激光器为例，满负荷运行每小时耗电大概10度，工业用电算一块钱，也就10块钱。但保护气体消耗、消耗件（保护镜片、喷嘴）更换频繁，这些才是大头。保护镜片如果脏了不及时换，会烧坏聚焦镜，损失上千。综合算下来，比氩弧焊贵，但效率高几倍，人工省了。对于一些高附加值零件，绝对划算。

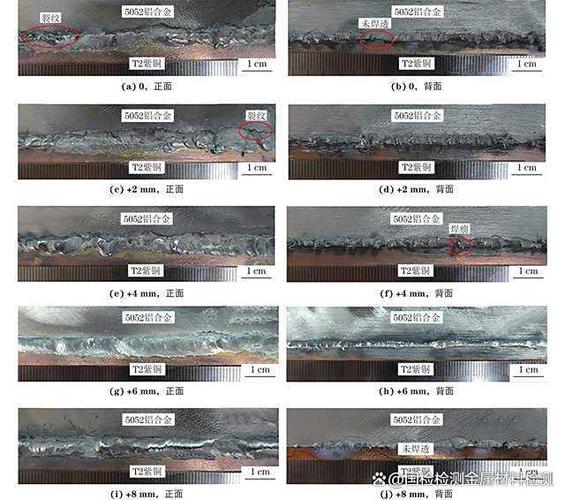

工艺参数：别小看离焦量与速度

很多新手以为激光功率大就行。错！离焦量和焊接速度才是灵魂。离焦量决定光斑大小和能量密度。正离焦（焦点在工件上方）用于薄板，负离焦用在厚板深熔焊上。有一回我们焊4mm不锈钢，速度设了60mm/s，结果没焊透。降到40mm/s，完美。但速度太慢也不行，热输入大，变形、晶粒粗大，尤其铝合金。诀窍就是：根据材料厚度和接头形式，调出相匹配的线能量。经验公式记不住？更直接的办法，焊接数据库。现在好多设备自带工艺库，但不一定准，还是要自己试。

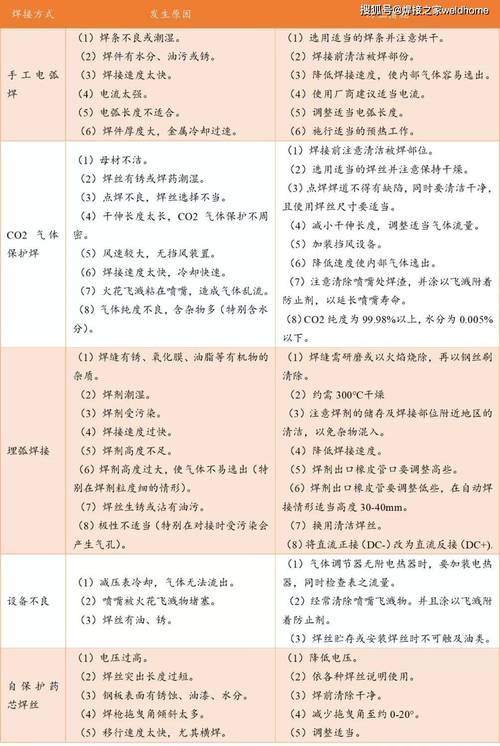

焊接缺陷图鉴与急救方案

搞激光，最怕的就是缺陷。飞溅、气孔、咬边、裂纹……每种都头疼。记得有次焊不锈钢，焊缝表面全是细小的毛刺——后来发现是保护气不纯，含水。换个干燥瓶就解决了。还有一次，铝合金焊后放置几天，沿焊缝开裂——应力腐蚀？其实是选错焊丝了，用了4047而不是5356。这些经验，书本不写，全是泪。❗ 强烈建议：新工艺导入时，做小批量试产，模拟全流程，别一上来就量产。

问：为什么我的焊缝表面有小孔？
答：那是气孔，多半是保护气没跟上，或者母材表面脏。搭接焊缝间隙里的空气没排出去也会。解决方法：增大气体流量，倾斜焊枪，让前方保护气提前赶气。如果还不行，检查一下光路同轴保护气是否堵塞。

另一个常见坑：焊接汽蚀（Keyhole）不稳定。主要体现在焊缝背面出现驼峰，表面下塌。通常因为线能量过高，或者聚焦位置太深。调整离焦量，让焦点在工件表面以下0.5-1mm，熔深加大又不易塌陷。用高速摄像看熔池，真是玄学。不过现在部分高端设备已经集成熔池监测，自动调参——虽然贵，但值。

好啦，今天就先聊到这儿。激光焊接这门手艺，三分靠设备，七分靠调试。各位少走弯路。
