2026-07-24 00:41:20 作者：网编
分类：文章
一、别把它想象成挤牙膏——三言两语拆解挤压原理
说实话，干机械快二十年了，挤压这活儿，我一开始是真看不上。觉得嘛，不就是拿个大活塞把热软的金属杵进模子，跟小孩玩橡皮泥似的。但后来被现实狠狠抽了脸——连最简单的6063铝合金窗框，都能因为挤压工艺偏差让整批货报废。你信不信？
工业挤压的核心其实就三样东西：挤压筒、挤压轴和模具。铝棒加热到塑性状态（大概450-500℃），塞进挤压筒，然后轴往前一推，金属流被迫通过模具上的孔洞，出来就是型材。听着粗放，但里头门道多到吓人。正挤压、反挤压、侧向挤压，不同的金属流动规律能把一个新手工程师逼疯。比如反挤压，挤压轴是空心的，模具装在轴上，金属流动方向与轴运动方向相反，摩擦力小，省力，但设备复杂得一批。
铝型材挤压工厂生产线高温铝棒穿过模具动态瞬间
但千万别以为温度越高越好。铝棒温度高了，挤出来表面像烂泥，低了直接卡死，搞不好崩模——那场面，铁块飞出来可不是闹着玩的。我曾经在车间亲眼见过一套模具炸成三瓣，就因为操作工偷懒没把铝棒预热均匀。
速度呢？又是一个坑。挤得太快，制品表面横向裂纹，太慢，效率低还容易产生粗晶环。所以这玩意儿就是个平衡艺术，得靠经验一点一点试，书本上的公式？参考可以，全信就是书生误国。
二、模具：差之毫厘谬以千里，我踩过的坑
模具是挤压的灵魂，甚至可以说，一套好模具直接决定了你这厂能不能赚钱。材料通常用H13热作模具钢，耐高温、抗磨损，但价格不菲。设计的时候，工作带长度是命门——短了型材尺寸不准，长了阻力太大，还容易堵模。分流孔、焊合室这些结构，形状角度稍微差一点，金属流就不均匀，出来的型材扭成麻花。
我印象最深的一次，客户要一种多腔体的异型材，我们照着3D模型铣出来模具，结果挤出来的东西壁厚差了0.3mm，弯得像月牙。查了三天，发现是模具预热时温度梯度没控制好，热膨胀导致工作带变形。最后靠老钳工拿油石手工修模，一点一点磨，生生给救回来了。现在年轻人谁还愿意干这个？都是直接在机床上改数模，但数模不是万能的，那种微妙的手感，AI永远学不会。
问：为什么一模一样的图纸，挤压出来的型材尺寸总是差一点？
答：这个问题我至少被问过五十遍。其实关键就在工作带长度和模具材料的热膨胀。很多人以为照着3D图车出来就行，但H13钢在500℃下膨胀系数不是线性的，加上挤压速度变化，金属流动不均匀，那个“差一点”就是必然。说白了，得有经验老师傅修模，现在年轻人谁还愿意干这个？❗

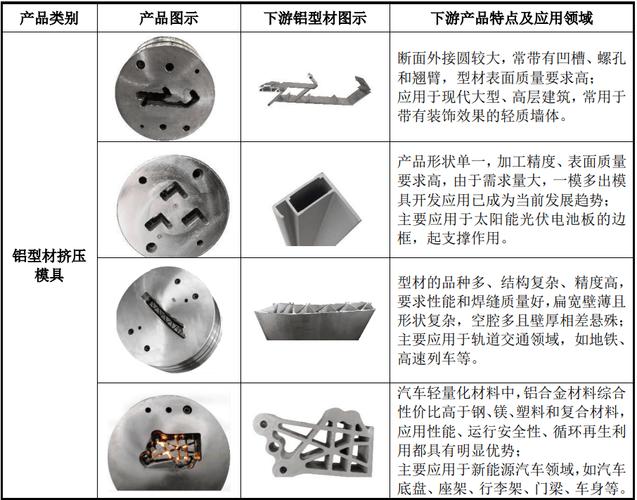

异型铝挤压模具内部复杂流道结构剖面图
模具寿命呢？保养不好，两三百个棒就裂了；保养得当，上万次也能撑。氮化处理、定期去应力，说起来简单，但很多小厂根本不舍得花那个钱，结果模具费比利润还高，怪谁？
三、挤压比：不是你想多大就能多大
挤压比，就是挤压筒截面积与制品截面积之比。这个数直接关系着你的型材能不能挤成功。通常铝合金在8-60之间比较合理，软合金可以高一点，硬合金必须低。超过100？那叫炫技，大部分情况是废品率让你哭。
为什么呢？挤压比太高，金属流经模具时变形剧烈，产生的热能让局部温度飙升，晶粒粗大，表面裂纹接踵而至。太低呢？变形不充分，材料内部组织不均匀，强度达不到，而且挤压力不足也会让模具充不满，型材缺肉。
我见过最夸张的是有人想用直径200mm的铝棒挤一根直径5mm的细线，挤压比接近1600……结果挤出来像癞蛤蟆皮，每隔几厘米就断，模具直接熔掉了。所以，算挤压比是个基本功，但偏偏有些厂为了省材料，硬要上大棒，最后得不偿失。
问：挤压比高了或低了会怎样？
答：挤压比太高，表面裂纹、粗晶、甚至模具损坏；太低，型材力学性能差、可能出现填充不良。合适的挤压比才能保证晶粒细化、强度到位。有些厂觉得大棒省事，挤多腔型材时硬把挤压比推高，结果挤出来长短不一，反而浪费更多。说到底，不是越大越好，得匹配材料和设备。
四、说点扎心的——挤压缺陷和那些年我背过的锅
挤压缺陷五花八门，说几个最常见的。
粗晶环：挤压制品表层有一圈粗大晶粒，难看还降低疲劳寿命。原因多半是挤压温度过高或速度太慢，再结晶作祟。
缩尾：挤到最后，铸锭表面氧化皮和杂质被挤进制品的尾部，中空型材尤其常见。解决办法？留足压余，定期清理挤压筒，别舍不得那点料头。
气泡：铸锭内部含气，加热时没除净，挤出来就像青春痘。
裂纹：表面横向或纵向开裂，温度和速度的锅。
问：挤压件表面出现裂纹，是哪个环节出问题了？
答：裂纹啊……大概率是挤压温度没控制好。温度太高，晶界熔化，一挤就裂；温度太低，金属塑性差，也会裂。还有可能是挤压筒没清理干净，上次残留的铝皮混进去。我就遇到过，查了三天才发现是加热炉热电偶坏了，显示的温度比实际低了100度……那批货直接报废，赔了不少💰。所以啊，别看挤压粗放，温控是命门。
有时候我在想，哪天3D打印真能完全取代挤压？恐怕还早得很。挤压的高效率、低成本以及连续生产特性，在建筑、汽车、航空航天这些领域依然是不可撼动的。只是这行越来越缺懂工艺的老人，微妙的经验断层，迟早要出事。

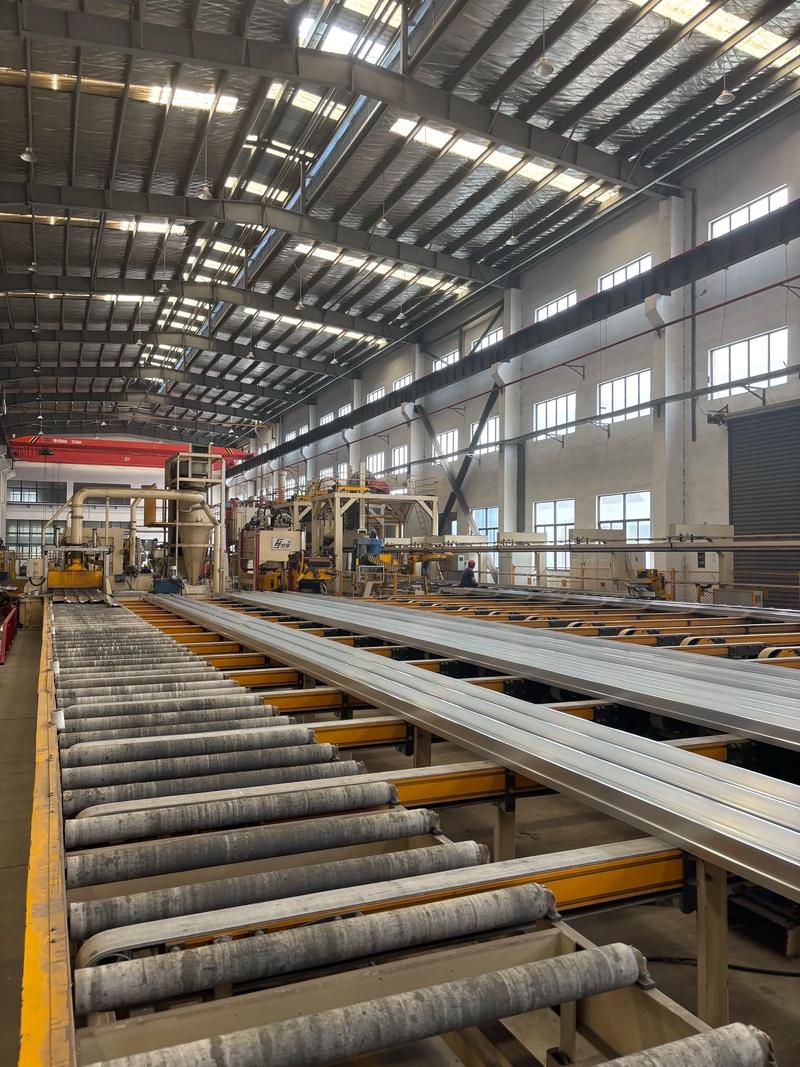

工业挤压车间工人检查型材缺陷实拍
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业挤压：一个被忽视的制造业核武器？
文章链接：https://www.zystgy.cn/a/55511
