先别急着看型号，搞懂它为什么能“磨”才是关键

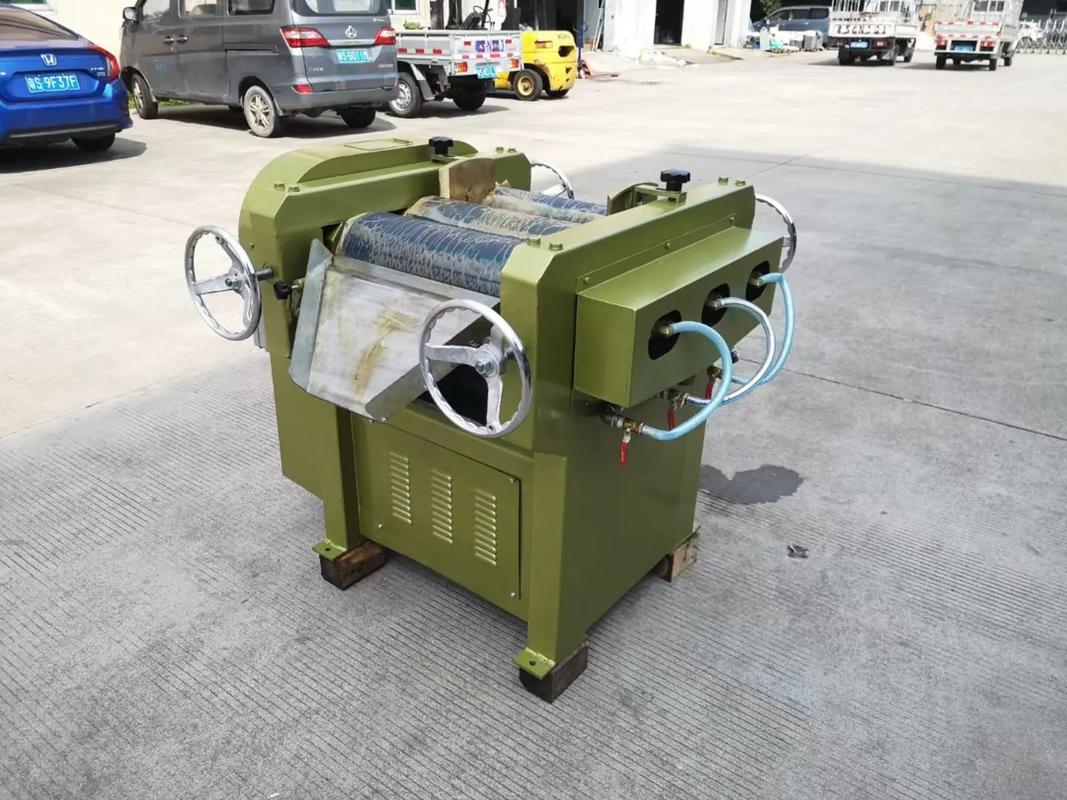

很多人觉得，三辊研磨机嘛，不就是把物料往辊子中间一倒，转起来就完事了？真这么简单，那些卖几十万一台的进口设备就该倒闭了。它的核心原理其实是利用两个相邻辊筒的转速差产生强大的剪切力。注意，是剪切力，不是压碎。物料被带到进料辊和中辊之间，因为两辊转速不同（通常后辊比前辊慢），物料在极小的间隙里被猛烈撕扯、挤压，最后在快辊那里被刮刀刮下来。如果辊子光洁度不够，或者间隙调得不均匀，磨出来的料就会有颗粒感——这种缺陷在后段涂布工艺里会被无限放大。 我曾经在一个实验室里帮人调试一台国产小机型，磨的是光伏银浆，要求细度到5微米以下。那个间隙手轮我拧了整整四十分钟，才找到那个微妙的“手感”——太紧，辊子发热厉害，浆料溶剂挥发太快，粘度就变了；太松，细度下不去。最后发现是中辊的同心度出厂就差了两个丝，肉眼根本看不出来，只能用百分表打。所以，你要是买机器，出厂时辊子的跳动量检测报告一定得拿到手，别听销售拍胸脯。
选辊子材质，得先想清楚你磨的东西会不会“咬人”
辊子材质是三辊研磨机最要命、也最容易踩坑的地方。市面上常见的有冷硬合金铸铁、不锈钢、氧化锆陶瓷、碳化钨喷涂等等。冷硬合金最普遍，硬度高、成本低，但有一个致命伤：碰到酸性或碱性物料，时间久了表面会腐蚀出针孔，然后磨损就急剧加速。我见过一个做油墨的厂子，用铸铁辊磨酸性颜料，半年辊子就成了麻子脸。后来换了氧化锆陶瓷辊，价格翻了将近三倍，但两年下来连刮刀都省了好几副——算总账反而更划算。 这里有个反常识的点：陶瓷辊并不适合所有工况。它硬度极高，但脆性也大，如果物料里混进硬质颗粒（比如不小心掉进去的螺丝垫片），陶瓷辊可能直接崩口。所以对于容易引入异物的粗磨环节，反而应该用耐磨不锈钢加表面硬化处理。一句话：高价值、高洁净度要求的细腻研磨（如医药、电子）首选陶瓷；重负荷、有异物风险的粗磨场景，还是金属辊更扛造。
问：设备参数里那个“研磨细度”到底靠不靠谱？答：看它用什么物料测的
日常维护的坑，比选型时还多
三辊研磨机最容易被忽视的是刮刀。刮刀看起来就是个薄片，但它的角度、压力、材质直接影响出料质量和辊子寿命。刮刀压得太紧，会把辊面刮出细微凹痕；压得太松，物料出不来，在辊子上反复循环受热，性质全变了。我习惯用手指指腹去摸刮刀口——摸出那种轻微的拉手感，就是一种比刀片更迟钝的锋利感，才算装到位了。这玩意儿没法用扭矩扳手量化，全凭经验。 还有冷却系统。冬天水温低，辊子热胀冷缩，间隙会变大，细度就跑了。有些老师傅会在开机前先空转预热二十分钟，让辊子达到热平衡再调间隙。但如果你用的是带PID水温控制的高精度机型，就省了这个心。所以，要不要加这万把块的温控系统？如果你研磨的物料温敏性强，或者细度要求卡得很死，这钱绝对不能省。❗
