聊到工业筛分，很多人的第一反应就是——振动筛嘛，一个箱体、一张网、两台电机，能有什么技术含量？说实话，我刚入行时也是这么想的。直到有一次在河北一个石英砂产线，亲眼看见一台筛子运转不到两小时，网面糊得跟煎饼似的，车间主任黑着脸说“又堵了”……那一刻我才知道，筛分这事儿，水太深了。
一、被忽略的“灵魂部件”——筛网

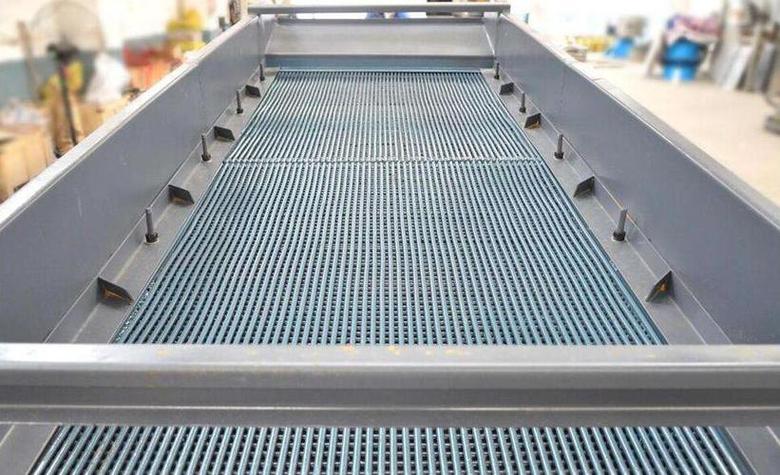

很多人选筛机，盯着振幅、频率、处理量这些大参数，但筛网才是真正跟物料死磕的那一层。你用的什么材质？锰钢？聚氨酯？还是普钢？孔径是冲孔还是编织？开孔率多少？——这些细节只要错一个，整条线的效率直接打七折。记得有次帮客户改一条石灰石破碎后的筛分线，原来的筛网寿命不到一周，更换一次要停线4小时，这时间成本，老板算得心疼。后来我们换上一种嵌入式聚氨酯筛网，虽然单价贵了30%，但使用寿命翻了五倍，而且因为弹性好，堵孔率大幅下降。这事儿让我学到一个教训：在工业筛分里，省筛网的钱，就是给停产交的税！
二、振动电机：激振力不是越大越好
有些用户选型时特可爱，上来就说“给我上最大的电机！”——好像激振力越大筛得越干净似的。可实际上呢？高激振力意味着高能耗、筛网磨损加剧，而且物料在筛面上蹦得跟爆米花一样，小颗粒根本来不及透网就被弹飞了。这时候就需要算一个很关键的参数：抛掷指数。对于大部分细粒级筛分，抛掷指数控制在3.0~4.5之间才合适。我曾经调试过一台双层直线筛，处理陶瓷粉体，刚开始按经验把激振力调到80%，结果细粉筛不透，含粉率超标；后来一点点往下减，减到65%的时候，分层效果反而最好。你看，不是力气大就能解决问题。所以现在每次去现场，我都会叮嘱操作工：千万别把振动筛当洗衣机使！
问：直线筛和圆振筛到底怎么选？
答：简单说，物料如果大多是规则颗粒，且需要脱水或脱介，用直线筛，它靠水平方向输送，筛面倾斜角小；如果是块状、片状或需要大处理量粗筛，圆振筛更猛，它靠大倾角和圆形轨迹把物料抛起来分层。不过也有特例——有一次我们处理一种针状活性炭，用圆振筛筛网被扎得全是洞，后来改装成等厚筛，筛面分成多段倾角，居然奇迹般地解决了。所以，没有绝对的规则，只有不断的试错。
问：筛分过程中出现“蓬料”或者“静电团聚”怎么办？

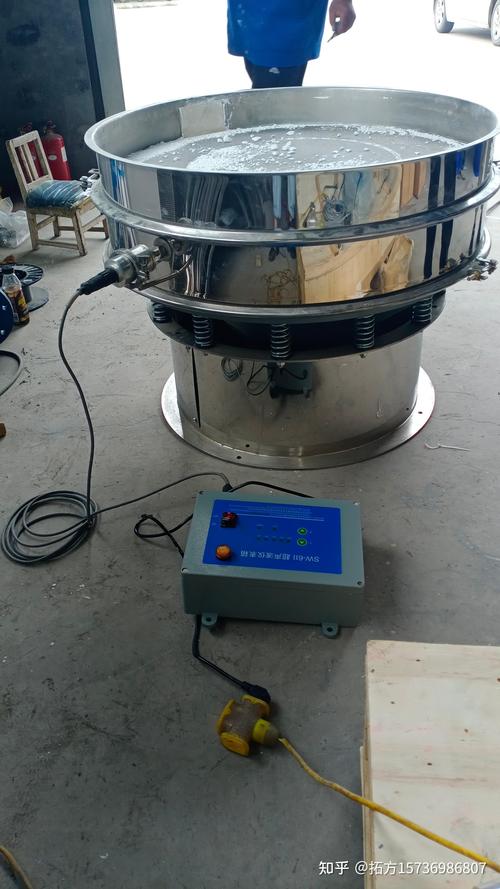

答：这问题在超细粉体筛分里太常见了。比如筛目的染料或石墨粉，粉体带静电后会抱团，根本不下网。我的偏方是：往进料口淋一点工业酒精或加装防静电接地刷，但最稳妥的还是上超声波振动筛。超声波能让筛网产生高频微幅振动，打散团聚，效率直接翻倍。不过成本也上去了，对吧？有一次客户嫌贵，自己弄根钢丝插在地上接地，结果效果时好时坏，最后还是咬牙上了超声波。这里得说一句：✅ 遇到难筛物料，别总想着改造机械，从工艺上找原因更靠谱。
三、维护里的那些坑——不是上点油就行了
振动筛的维保，很多工厂做得很粗糙。黄油枪一打，螺栓一紧，完事。可你注意过没有？振动电机的轴承室温度？我见过一台筛机，轴承座烫得能煎蛋，工人还在玩手机。打开一看，润滑脂变成黑炭了！轴承跑内圈，轴都磨细了。为什么？因为普通锂基脂在高温高频下根本扛不住，得用二硫化钼高温脂，而且加脂量有讲究——填太满反而导致散热差。还有，激振器偏心块一旦松动，那整个运动轨迹就乱了，筛机横摆，焊缝开裂，这种事我都遇到过不止一次。💡 建议每周用频闪仪观察筛机运动轨迹，一旦发现异常椭圆或摆动，立即停机调整。 别等到筛框撕裂再后悔。
还有筛网张紧度。太松，筛网拍打横梁，啪啪响，浪费能量还折寿；太紧，稍微来点冲击就断丝。有经验的老师傅会用手掌按压筛网中心，凭手感判断挠度——这算是一门快失传的手艺了。现在有专门的张紧检测仪，但很多老板舍不得买。唉。
工业筛分，说到底是一门平衡的艺术。平衡处理量、精度、能耗、维护成本……每个参数都牵一发动全身。我见过太多产线，卡就卡在筛分这道环节。明明前面破碎磨粉都挺顺，一到分级就堵、就漏、就坏。花点心思在这上面，ROI比什么都高。有时候，一个筛网材质的改进，就能让整条线产能释放15%。这事儿，你说值不值得认真琢磨？
最后啰嗦一句：千万别迷信进口设备。国产筛分设备这些年进步很大，尤其在非标定制和耐磨筛网领域。像河北、河南的一些厂家，做的重型圆振筛用在矿山，连续工作两年没大修，价格却是进口的三分之一。当然，前提是你要找对供应商，并且自己懂一点。不然，被忽悠着买了台“万能筛”，最后只能放在厂房角落里落灰。❌
问：日常操作中如何快速判断筛分效率是否下降？
答：最土但最有效的方法：取样称重法。定期从筛上物和筛下物里各取1公斤，晒干后称量，算出筛分效率。效率突然掉下来超过5%，肯定有猫腻。别光看电流表，那玩意儿骗人的时候很多。再一个就是听声音——正常筛分声音是均匀的沙沙声，一旦出现金属撞击的“叮当”声，十有八九是筛网破了或者螺栓松了。❗ 听见异响不停机，就是跟钱过不去。
