讲真，每次看到有人把造粒直接等同于“加水搅成泥巴再搓球”，我都想翻白眼——哪怕是在专业论坛上。工业造粒要是真那么简单，我师傅当年也不至于为调一条复合肥产线熬掉半头头发。今天不聊那些教科书上翻来覆去的定义，就单独把对辊挤压造粒拎出来扒一扒，这玩意儿在干法造粒里实在被误解太久。
干法还是湿法？——选错就是烧钱
大部分搞配方的技术人员一上来就默认湿法造粒。有粘合剂、有液体桥，颗粒强度好、圆整度高，对吧？可他们偏偏忘了有些物料见到水比见到硫酸还敏感。💡 去年有个做稀土焙烧矿的客户，迷信湿法，结果成套设备摆在那半年没开起来，粉尘大得环保局天天上门。后来换成对辊挤压，什么问题都没了。
说到这儿你可能会问：
问：干法造粒到底适合哪些工况？

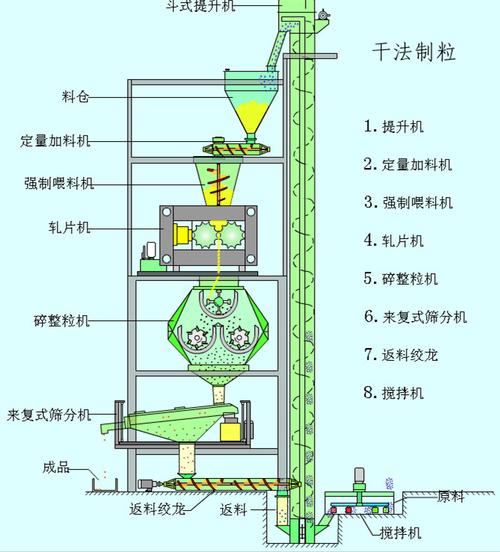

答：凡是物料遇水结块、潮解、或者干燥成本高得离谱的场合，都值得认真考虑干法。比如氯化铵、硫酸钾、某些氧化物陶瓷粉。干法里又分对辊挤压和压片成型，而对辊最大的优点是能直接出颗粒，不用先压大饼再破碎，省了一道工序。 ✅
不过话说回来，对辊也不是万能灵药。碰到纤维状或者塑性太大的物料——比如某些生物质粉末——辊子能被糊得严严实实，清理的时候你想骂人。❗ 所以选型之前，物料测试这步千万别省，省了就是给自己挖坑。
那些真金白银换来的教训
入行二十年，我经手的失败案例比成功案例记得还清楚。印象最深的一次，是给一家饲料添加剂厂做改造。他们原用的是圆盘造粒，颗粒抛圆漂亮，但强度始终上不去，包装运输一颠就碎成末。老板一咬牙，换成对辊，结果产量倒是上来了，颗粒形状又变成了不规则多面体，下游养殖户不买账，说“看着不像高档料”。
最后怎么解决的？调辊皮表面形貌，加了一道微抛光工序，成本只多了8%，流通合格率直接飙到98%。这事儿教会我：在工业造粒领域，辊皮材质和表面纹路对成品的影响，远超大多数人的想象。高铬钢、陶瓷镀层、菱形槽、直条纹——不同组合出来的效果天差地别。
自然会有疑问：
问：对辊造粒出来的颗粒强度老是忽高忽低，问题出在哪？
答：先查喂料均匀性。对辊最忌讳时多时少的供料，辊隙压力波动一大，颗粒密度必然会变。建议前道加一个定量给料器和料位监测。其次看辊皮磨损，哪怕只是局部磨出个浅坑，压出来的颗粒就有的松有的紧。💡 另外，某些物料里偶尔混入的硬块能把辊子崩出豁口，别问我是怎么知道的——那维修费至今心疼。
隐藏优点和死穴，一起说清楚

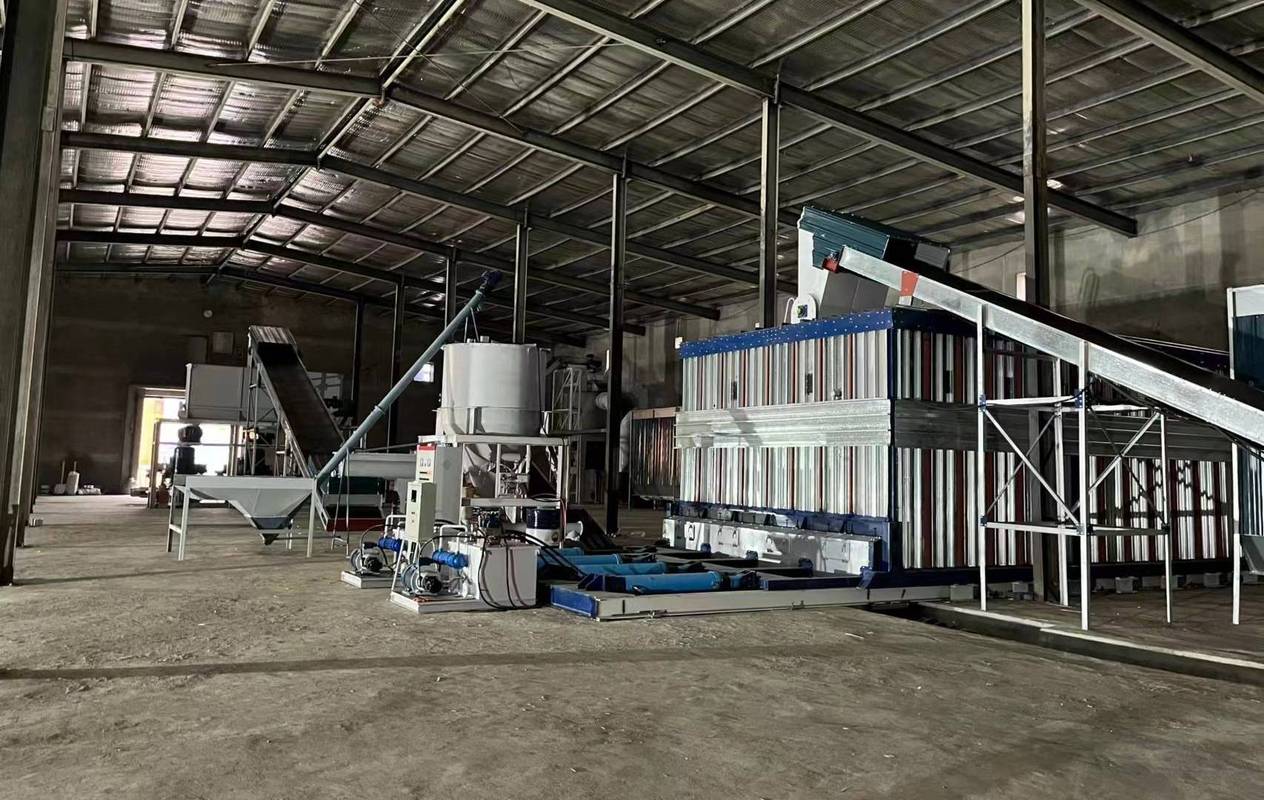

为什么我总在项目里推对辊挤压？几个数据摆给你：同样年产5万吨复合肥，对辊造粒线的电耗大概只有湿法造粒的60%，而且不用建庞大的干燥系统，占地直接省掉一半。对于现在动不动就“亩均税收”考核的化工园区，这基本是唯一出路。另外，对辊操作门槛相对低，两个按钮就能转起来，不用像滚筒造粒那样小心翼翼地控制返料比——说实话，返料比那个东西调起来真的反人性。
但我也不能光说好话。对辊的硬伤在于颗粒大小调节很不灵活。辊皮上的球窝大小定了，颗粒粒径就基本定了，想换规格只能换辊皮；而且辊皮寿命受物料硬度影响极大，碰上莫氏硬度5以上的物料，你就要做好频繁更换的打算。还有，它不适合要求高球形度的场合，比如某些催化剂的载体颗粒，还得靠盘式或者沸腾床造粒。所以选型之前，先把自己产品的最终用途想透，别被销售忽悠得什么都能干。
写到这忽然想起上周一个搞碳化硅造粒的小兄弟发微信问我：“哥，对辊能不能做1毫米以下的微粒？” 我直接回了个语音：“你清醒点！那不是对辊干的活，去找气流粉碎和喷雾造粒。” 工业造粒就是这样，没有通吃的设备，只有最匹配的方案。而目前来看，在中粗粒径、水分敏感的物料领域，对辊挤压确实是那个低调又能打的角色。
行吧，今天啰嗦了一堆，估计又有同行要跑来争论了——欢迎，咱们评论区见真章。下次有空再说说喷雾造粒的坑，那个更值得吐一槽。
