上周去一个新能源车间，看到几台AGV的充电连接器烧得焦黑——才用了半年。厂长摊手说当时采购图便宜，根本没人看连接器的额定电流降额系数。你猜标称200A的怎么着？环境温度到了55℃，实际过载能力直接打七折。这还不算动态冲击下的接触电阻漂移。
选连接器不是买螺丝，对吧？
我入行十几年，最想吐槽的就是那些照着样本册参数闭眼选的“工程师”。样本上写的插拔次数500次，你信？那是实验室里不带负载、轴向对插的理想数据。真要是在振动台上，或者带着载流插拔，200次可能就趴窝。所以有些设计院的图纸上还敢标3000次寿命——我真想拉他们去产线蹲一宿。
先撕下“防护等级”的遮羞布
别一上来就问IP67还是IP68，先想清楚你的设备到底在什么介质里泡着。前年我帮一个食品厂做改造，车间冲洗用的是含次氯酸的消毒水，结果全不锈钢的连接器三个月后全锈了。因为材料耐化学腐蚀表里根本没人查次氯酸对316L的点蚀倾向。

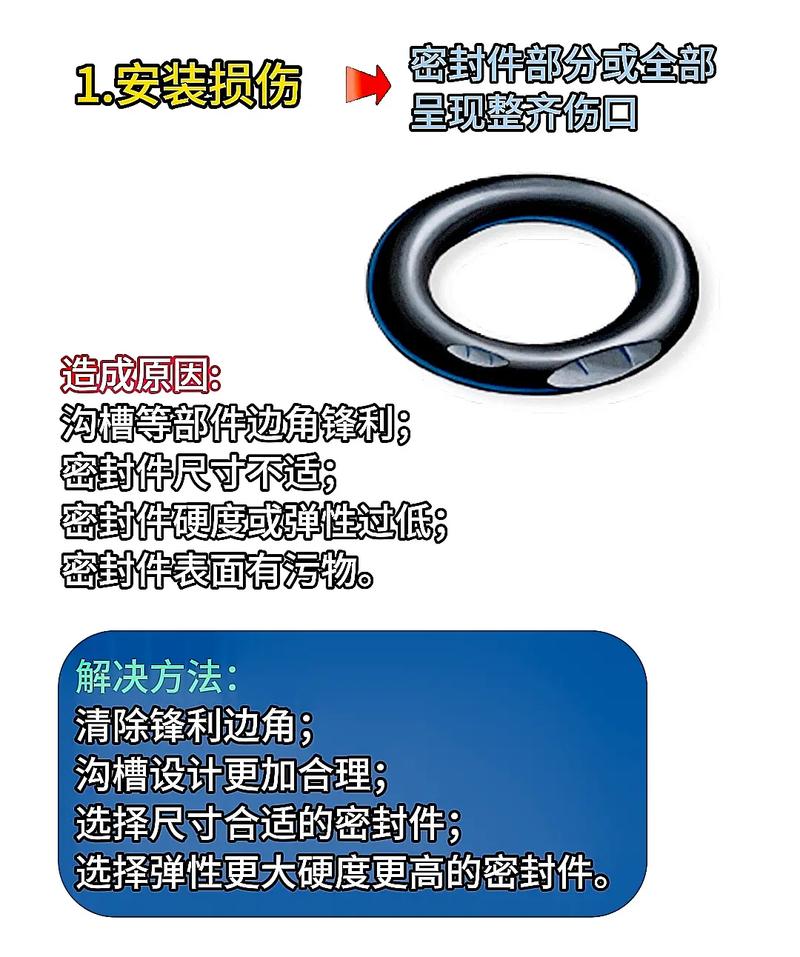

还有那些标着IP69K的连接器，说是能耐高温高压水冲洗。结果安装时密封圈没抹专用润滑脂，热胀冷缩直接撕出微裂缝。一到清洗工序，进水短路，整条线停摆。所以IP等级只是个标准化测试，跟你的真实工况可能差着从北京到法兰克福的距离。
说到密封，很多人忽略呼吸效应。昼夜温差大的户外柜，连接器内外气压差能把水汽一点一点抽进去。你以为它防水的，其实它悄悄在里头结露。解决方案？要么加透气阀，要么选自带压力平衡膜的型号——不过这种成本高，好多成套厂嫌贵自己省掉了，最后甲方买单。
电气参数里的那些“文字游戏”
额定电压。看清楚了，是污染等级2还是3？爬电距离差一倍。有些厂家标称1000V，底下小字标注“过电压II类，污染等级2”——这在一般工业环境就是耍流氓。我一般直接拉大20%裕量，再算上海拔修正。青海的一个光伏项目，3200米，普通连接器内部放电呲呲响，换了加强绝缘的才消停。
还有载流量，别被“单芯最大”忽悠。多芯连接器要考虑芯数降额系数，比如12芯的连接器，每芯实际过流能力可能只有单独一根的60%。密集布线的温升叠加，样本上从来不画曲线，全靠你拿红外热像仪实测。
💡 记住一句话：所有没标注使用温度范围与载流曲线的样本，都是半张废纸。
问：那么高频信号传输的连接器，比如工业相机用的，是不是只看阻抗匹配就够了？
答：想简单了。阻抗匹配是基础，但你得考虑差分信号的回波损耗和串扰。比如USB3.0的工业连接器，标称传输速率5Gbps，但如果你用5米的线，再加上转接三次，信号眼图直接闭合，图像丢帧丢到怀疑人生。这时候连接器的触点材料和端子形状影响很大，不是镀金就万能。有些便宜的用镍底镀金，插几次就露底了。建议多看看网络分析仪实测的S参数报告，别信合格证。
问：那重载连接器呢？我见很多盾构机上用那种模块化的，到底该怎么配？
答：盾构机上的震动和泥浆，简直是连接器的地狱考场。模块化重载连接器我最怕乱插编码。同型号的插芯，带电压模块、气动模块、光纤模块，物理防呆是靠编码销，但有些安装工拿螺丝刀硬怼，把PE接地脚怼歪了。还有锁紧杆的扭矩，样本写6Nm，现场风炮一突突，铝铸外壳直接裂。所以关键部位我坚持用不锈钢外壳，并且上双重锁紧。另外，模块化的框架接地连续性要逐个测，别相信串联片能完全搞定——尤其是氧化过的表面。
材质和镀层：看不见的成本陷阱
连接器壳体，塑料的看UL94 V-0阻燃等级，但更要看RTI（相对热指数）。有些尼龙料，长期工作温度才85℃，用在注塑机边上的电柜里，两年就脆化开裂。金属壳的注意电偶腐蚀，铝壳配铜电缆直接就是个小原电池，沿海地区半年长白毛。必须用合适的过渡端子或者密封隔绝。
镀层我最头疼。号称镀银，实际上是闪镀银加后镀硬金，看着亮，其实银迁移风险极高。用于低电平电路，比如传感器信号，几毫伏的热电势就能让你误报警。我宁可多花点钱选金钯合金或选择性镀厚金。还有压接端子，铜材是黄铜还是磷青铜？回弹力差多少？压接工具校准了没？这些细节决定了全寿命成本。
说实话，这些年国产连接器进步很快，但在一致性和批次稳定性上还是要盯紧。我建议关键回路至少做三批次的温升-压降曲线对比，别等批量装机了才发现某批弹片应力松弛。
✅ 经验之谈：随身带一把测克计抽检单针插拔力，能筛掉七成品控问题。
写到最后，突然想起一个笑话。有次展会，一家销售拍着胸脯说他们的连接器“免维护”。我问他，那插孔里的灰尘和油膜靠意念清理吗？他愣住。工业现场哪有免维护的东西，只有易维护和难维护。设计阶段留够操作空间，选带可视锁紧指示的型号，比什么都强。
工业连接器，说到底是一种妥协的艺术——在电气性能、机械强度、环境耐受和成本之间走钢丝。选型时多去现场闻闻油味，听听噪音，摸摸温度。参数表给不了你的，你的感官会给。
