2026-07-23 17:59:47 作者：网编
分类：文章
上个月在东莞一家改性厂，挤出造粒线出的粒子跟狗啃的似的——断面全是毛刺，粒径分布宽得一塌糊涂。厂长递烟苦笑：李工，这双螺杆拉条造粒咋就调不稳呢？ 我看了眼控制屏，主机电流忽高忽低，模头压力在3.8到4.5MPa之间跳。说实话，这种场景我太熟了。
问题压根不在仪表盘上。 打开模头一看，熔体从口模挤出的瞬间有规律性脉动，明显是上游供料或塑化环节的周期性波动被放大了。后来拆开第二节机筒，果然——组合块排列太密，熔体过热产生局部降解，黏度一降一升，压力自然跳舞。这就引出挤出造粒的第一个大坑：以为模头稳不住就猛调温控，其实根在螺杆构型。
模头压力波动？别光盯着温控表
造粒现场最怕什么？断条。 一条线停半小时，废料堆起来比人高。可断条的原因千奇百怪——过滤网堵了、口模孔壁拉毛、熔体强度不够……但最容易被忽视的是螺杆组合造成的局部剪切过热。

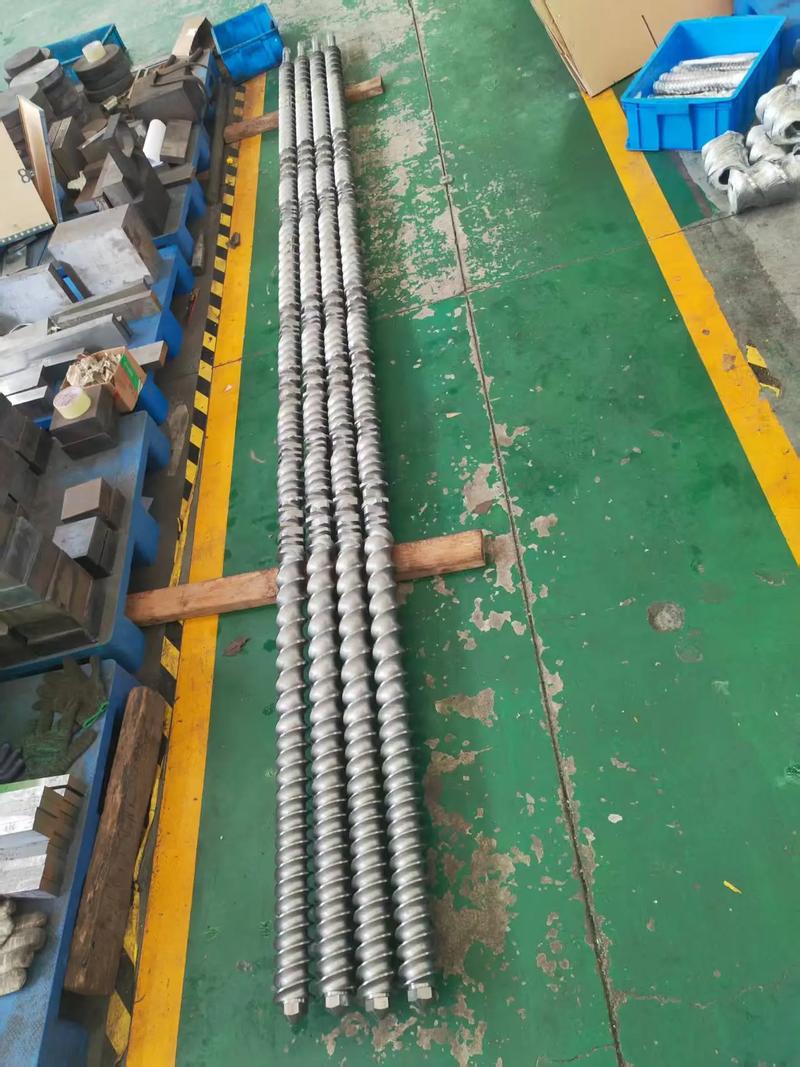

双螺杆挤出机筒体内螺杆组合实物照
我一般先查这几样：
– 熔体泵入口压力是否稳定（波动超过0.3MPa就要警惕）；
– 真空口冒料没？有的话喂料量先降5%；
– 口模出料条子有没有竹节纹——那是典型的熔体破裂前兆。
有一次在常熟，一条PP+30%玻纤的线，刚换上新刀盘就疯狂断条，操作工把模头温度升到250℃还不行。我去了一摸刚切下的粒子，烫手但表面发涩——说明熔体黏度过高，强行提温反而加快了降解，粒子发黄发脆。后来把螺杆转速从380rpm降到320，挤出量保持不变（对，调整喂料补偿），断条立刻消停。这招很反直觉对吧？转速低了混炼更充分，熔温反而更均匀。
切粒刀，那刀口的0.1毫米差了几十万
挤出造粒另一大坑：粒子大小不一、连粒、尾巴料。 很多人直接调刀速或刀压，其实根源在切粒刀与模板的贴合度。 热切系统里，刀片倾斜角哪怕差0.5°，切出来的截面就斜着撕裂，毛刺碎屑毁掉整批次。

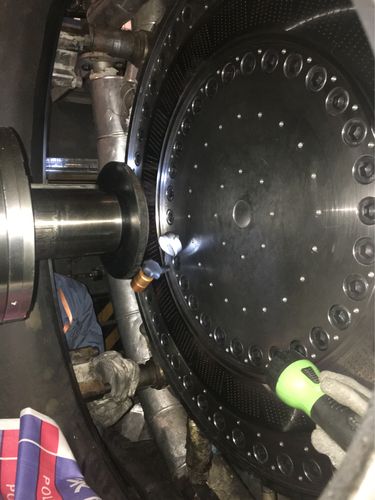

水下切粒机刀盘与模板间隙调整特写
我见过最离谱的案例：某厂做TPE颗粒，成品总带小尾巴，以为是物料太软，改了配方硬度上去了，结果客户投诉注塑有硬点。最后发现是切粒刀用了半年没修磨，刀口圆角半径超过0.2mm，切不断反而扯断。换了新刀，所有问题消失——代价？耽误的订单和改配方的成本，少说四十万。
所以我的习惯是：每周用塞尺检查刀-模间隙，模板平面度超过0.02mm就上磨床。别嫌麻烦，这是造粒线的命门。
QA：现场最实操的两个问题
QA：现场最实操的两个问题
问：造粒车间总说断条频繁，除了调温度还有啥快招？
答：先快速判断是不是口模孔堵了——拿根铜针逐个通一下，如果某个孔挤出速度明显慢，一定是有焦料或异物卡住。然后用强光手电看条子表面，有纵向沟痕就说明口模孔壁已磨损，别犹豫直接换模头。如果条子从口模出来就下垂严重、拉不上牵引辊，大概率是熔体强度不足，这时候可适当降低模头段温度5~10℃，或者检查配方里填充油/低熔点组分的比例是否偏高。紧急情况下，提高牵引速度让条子提前冷却也能救急，但粒子会变扁，只能作为临时措施。
问：造粒粒子中有黑点杂质，换了几次滤网都没用，怎么办？
答：黑点通常来自死角积料碳化。重点查三个地方：1）模头内部流道，特别是直角转弯处；2）真空口密封垫片——老化的垫片碎屑会掉进料里；3）切粒水/风送系统的污染，比如振动筛毛刷掉毛。我处理过一台双螺杆，换料后黑点不断，最后发现是前一桶料的色母残留卡在分流板后面的焊缝里，每次升温就缓慢释放。大清洗时要拆开熔体泵和模头连接体，用铜刮刀清死角，别只依赖螺杆清洗料。
这些坑踩多了，就觉得挤出造粒这事，真是一分设备九分操作。有位老班长说得绝：机器是死的，人是活的，但活人得按死规矩干。 别迷信自动控制，巡检拿手摸一摸、拿眼瞄一瞄，好多问题都能前移处理。省的，可都是真金白银。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出造粒不掉坑？这些实战经验能省几十万
文章链接：https://www.zystgy.cn/a/55493
