我入行十几年，最烦的就是听销售吹参数。什么IP68，什么最高防护等级——你拿个接头往水里一扔，泡俩小时没事，就真以为能在化工厂用五年？天真了。环境千差万别，选型一旦出错，后期维护成本高到你想哭。好，不啰嗦，直接聊干的。
IP68？先别急着下单
说实话，IP68这个数字本身就有问题。IEC 60529标准里，8代表的是“设备可在特定条件下连续浸没在水中”，但那个“特定条件”厂家可以自己定义！水深1米、2米？时间24小时还是7天？没人给你保证。所以光看IP68没用，你得盯着测试报告里的具体数值。另外，IP69K才是真正的高温高压冲洗，食品饮料行业用的多。但你以为有了它就能在冷冻库用？零下30度，普通尼龙会脆裂——这个坑我踩过，一批终端机密封圈全碎，赔了客户几十万。❗所以低温场景必须选金属防水接头，或者特种材料。
还有，IP防护等级默认是静态测试。你实际应用中如果有动态拉扯、振动，密封圈容易变形，水气照样渗。💡这时候得看接头的电缆固持力和抗振设计。很多工程师只关注防水，忘了电缆被踢一脚接头就松了——那还不如用胶布缠。
材质玄学：尼龙vs金属，谁才是王者？
“你家防水接头用尼龙还是金属？”——这问题问的，就像问“你家车烧汽油还是柴油”一样，不看工况纯耍流氓。

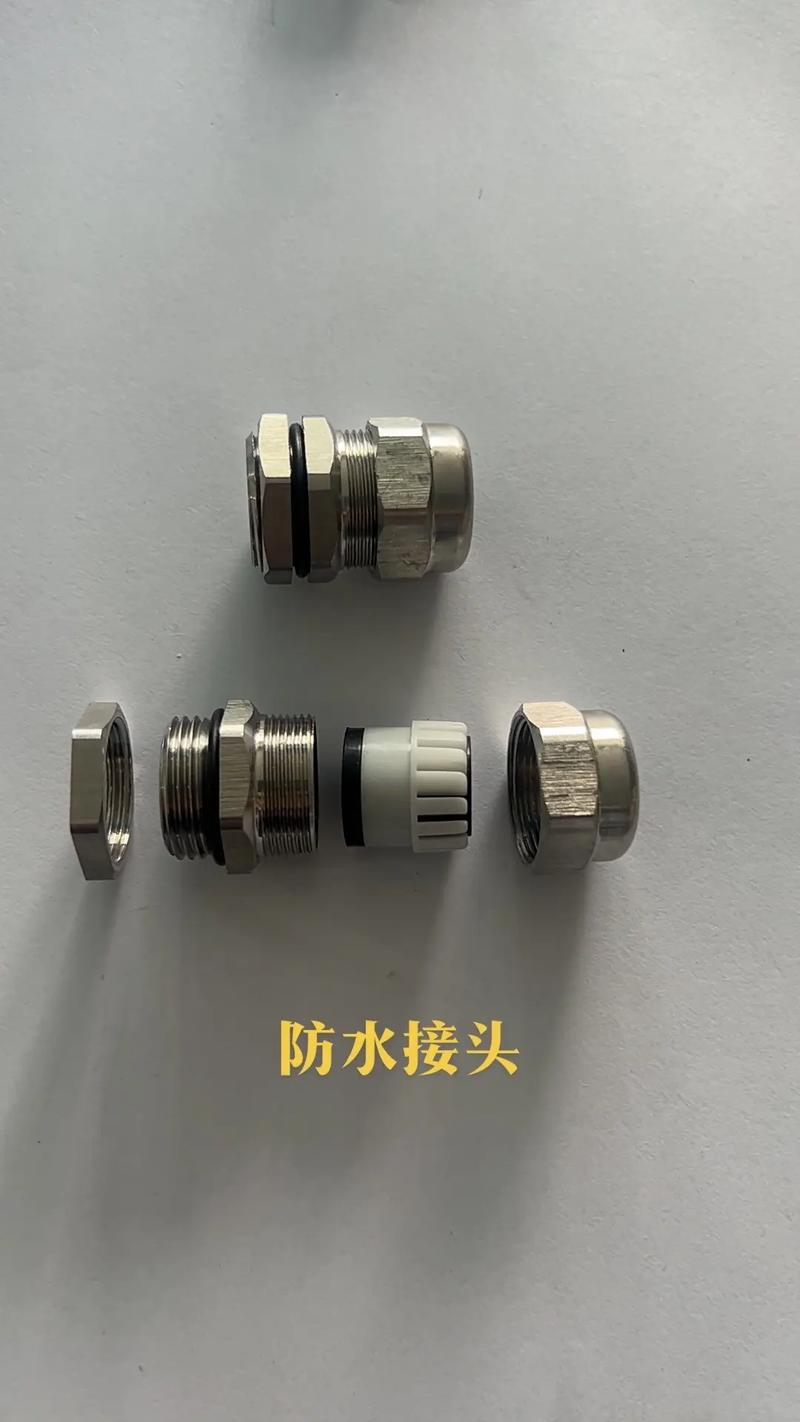

尼龙（PA6/PA66）便宜、轻、不生锈，普通户外箱、LED灯具足够。但是！别只看价格，要看阻燃等级，V0和V2差别巨大，别等烧了才后悔。而且尼龙怕紫外线，长期暴晒会老化，除非加UV稳定剂，但很多国产货省了这个成本，两年就酥了。金属接头呢，黄铜镀镍、不锈钢，EMC屏蔽性能好，船用、石化、高铁基本都得用。可是金属接头也有软肋：密封圈老化快，因为金属导热好，日夜温差大，水汽冷凝就进去。所以金属接头用的密封圈必须是硅橡胶或氟橡胶，耐高温、抗老化——成本又上去了。
我们公司曾经做过对比，某国产尼龙接头标称-20℃~100℃，我们丢到80℃烘箱里一周，扳手一拧就裂了。标注和实测，两码事。✅强烈建议：让供应商提供第三方测试报告，而不是他们市场部写的参数表。
实战中的Q&A：你遇到的问题，我都疼过
问：户外路灯，防水接头选哪个等级？要不要打胶？
答：路灯一般IP65足够了，因为不是泡水，是防雨淋和尘。但重点是接头位置！如果接头放在杆体底部，那里容易泡水，就得上IP68，而且最好带双锁紧结构。打胶？不推荐！打胶是补救，不是设计。打胶影响检修，而且热胀冷缩胶会脱壳。应该从接头本身解决，选带密封环的金属防水接头，用扳手锁紧，电缆表面再套个热缩套管补强。
问：拖链或机器人手臂上的电缆，防水接头老松动怎么破？

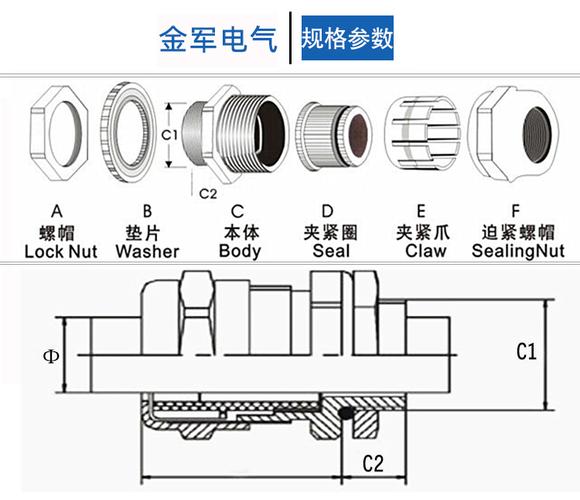

答：运动场合最怕接头夹紧力不够。普通防水接头的夹紧爪是尼龙的，持续摆动就松。换成金属夹紧爪，或者带防退螺纹的。我还试过加螺纹锁固剂，但得小心别流到密封圈上。最好的方案是用带弹簧对顶的金属防水接头，能补偿磨损。还有，电缆必须用高柔性的，外径公差小，否则密封圈吃不住。
问：化工厂有腐蚀性气体，接头怎么选？
答：直接上316不锈钢，或者全塑胶材质（如聚偏氟乙烯PVDF），耐酸碱腐蚀。密封圈要氟橡胶。但注意，全塑胶接头不能承受太大机械力，安装时容易滑牙。另外，电缆本身也必须防腐，否则接头封住了，电缆皮被腐蚀漏水——整个系统都要考虑。
安装时看一眼，省下80%返工
多数失效是安装不当。我见过工人用扳手蛮拧，把铝合金接头拧裂的。听见“咔”一声就晚了。锁紧力度要对照规格书，经验是手拧不动后，再用扳手加半圈到一圈。另外，电缆剥线长度不能随心，剥长了夹在密封圈外的部分是裸露金属，剥短了密封圈压不住绝缘皮，都漏水。好多图纸上不标剥皮尺寸，你得拿卡尺量接头内腔深度。❗
还有个隐蔽杀手：线缆穿入角度。如果线不直，侧向力大，密封圈单边挤压，缝隙就出来了。必须用直角接头或绑扎固定，让线垂直于接头端面插入。💡这点小钱不花，后面天天提心吊胆。
写了这么多，也就发发牢骚。选好一个防水接头，意味着你要看防护等级、材质相容性、温度范围、安装扭矩，甚至还要考虑电缆直径公差。但说穿了，找对人比找对产品重要，技术沟通到位了，事故就少。别问我为什么知道这么细，都是泪。
