上周去一个客户现场，生产线又停了——一根电源电缆表皮裂得跟蜘蛛网似的，铜芯都露出来了。你说这线才用了半年！采购追着屁股问：怎么回事？一看，聚氯乙烯的线硬塞在油压机旁边，弯弯绕绕，能撑半年算奇迹了。说实话，工业电缆组件这事儿，多数人只看载流量和芯数，却往往栽在看不见的坑里。
材料选不对，再好的设计也白搭
先泼盆冷水：市面上80%的“工业级”电缆，可能压根就不是为你那种恶劣环境设计的。PVC外皮便宜，阻燃？还行。但遇上耐油、耐磨、耐紫外线的场景，简直脆得像薯片。尤其那些移动拖链部位，必须上PUR外护套，拉伸强度、耐弯折次数根本不在一个量级。记得去年有个项目，机器人手臂上的信号线三天两头断信号，查到最后发现是普通PVC线在拖链里反复折弯，内部铜丝疲劳断裂——那根线标称弯曲半径才10倍外径，实际工况都跑到5倍了！

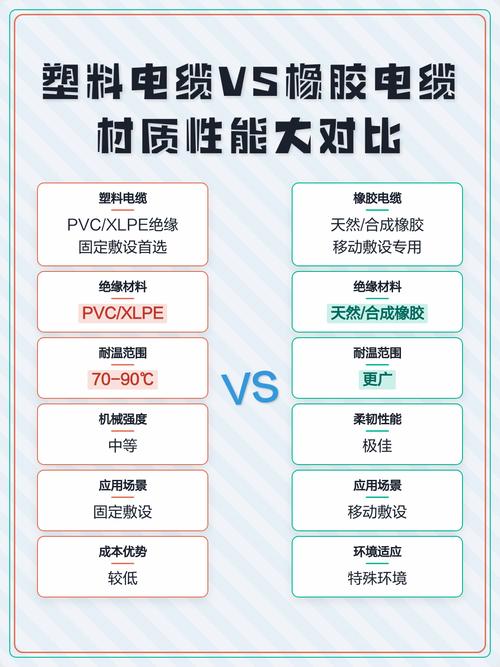

选材没那么玄乎，但得记住：
- ✅ 有油污或切削液飞溅？上聚氨酯（PUR）或交联聚乙烯（XLPE）。
- ✅ 户外紫外线强？必须黑色电缆，且材料要抗UV。
- ✅ 高温环境超过80°C？硅橡胶或者氟塑料外皮，普通PVC直接化成泥。
- 💡 小贴士：看电缆印字，别光看型号，认准标准，比如VDE、UL、CCC，有些国产线虚标严重，实测绝缘电阻掉一半都正常。
连接器：别忽视这个小东西
电缆本身再牛，连接器拉胯，信号照样飘。工业现场最常见的故障点，就是接插件。尤其那种用螺丝压线的老式连接器，震动一大就松，然后发热，氧化，最后烧焦，一整套传感信号全废。M12和M8圆形连接器现在遍地都是，但你真的选对了吗？
举个例子，有个做冷链运输的厂家，冷库里温度-30°C，用了一款普通镀镍的M12连接器，插拔几次后针脚直接脆掉，因为普通金属低温会变脆。后来换成不锈钢或镀金触点的低温款，毛病立马消失。防护等级也是个坑——IP67往水里泡没问题，但要是经常蒸汽冲刷，必须IP69K，那层密封圈扛不住高温高压。
问：8芯M12连接器，A编码和D编码到底有什么不一样？
答：A编码一般用于信号和电源，最多Pin数多；D编码专为工业以太网（如PROFINET），4芯，传输速率高。别看着外观差不多就混用，插得上不代表能通讯顺畅。我见过有人把D编码的网线硬怼进A编码的插座，结果接口损坏，通信断断续续，查了半天。
问：现场经常断线，是因为连接器质量差吗？
答：未必全是连接器的锅。其实很多是安装导致的——比如剥线长度不对，屏蔽层没压进金属壳里，或者拧紧力矩不够，都导致抗干扰能力差。❗尤其带屏蔽的总线电缆，一定要360°环接屏蔽，压进连接器金属壳里，否则那段裸露的双绞线就是天线，PLC信号乱跳到你怀疑人生。
现场维护的泪与笑
好了，选型再完美，装上去不维护也是白瞎。工业电缆的老化，不是等到断线才叫老化。前几天拆开一个电控柜，24V线缆外皮一捏就碎成渣，检测发现绝缘电阻不到0.5兆欧。这就是常年过载运行，温度过高导致的“热老化”——线缆温度每升高10°C，寿命直接缩短一半（阿伦尼乌斯定律，玩电缆的都懂）。
预防性维护，得靠三样：看、摸、测。
- 看：外表有没有裂纹、鼓包、变色，特别是接头附近，那是应力集中点。
- 摸：运行中用手背感受线缆温度（注意安全！），异常高温立刻停机排查。

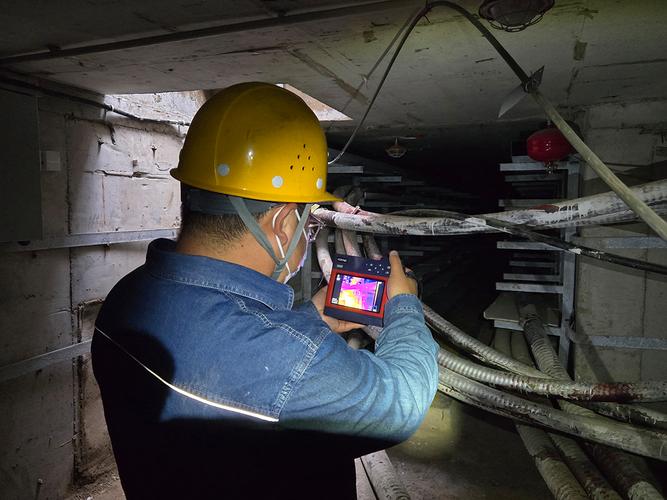

- 测：定期用绝缘摇表打电压，500V量程测控制线，1000V测动力线，记录趋势。有些工厂上了红外热成像仪，定期扫一遍，隐藏热点无处遁形。
说到测试，有一种现象特别常见，就是间歇性故障。机器半夜突然跳闸，白天又好了。排查到崩溃——最后发现一根动力线在桥架拐弯处被铁皮割破绝缘，湿度一大就漏电。这种“暗伤”外观根本看不出来，只能用时域反射计（TDR）定位断点，或者分段摇绝缘。别盲目换线，先找位置，省下的工时费都能买台测试仪。
问：电缆被老鼠咬破怎么办？工业场景也有鼠患？
答：还真有！食品厂、饲料厂尤其多。预防就两招：金属铠装电缆或者穿钢管，实在不行涂抹防鼠咬膏剂。咬断了千万别用黑胶布一缠了事，必须用防爆接线盒+密封接头重新连接，否则受潮短路，起火风险都冒出来了。
最后想说——别太迷信手册数据。厂商给的弯曲半径、载流量都是实验室理想条件，现场夏天40°C，桥架里挤满30根线，散热？那是开玩笑。实际载流能力至少要打8折，弯曲半径留1.5倍余量。还有接地，N线和PE线千万别混，TN-S系统里一个疏忽，漏电保护器直接拒动。总之，工业电缆组件，一半是科学，一半是玄学，全靠经验填坑。
