2026-07-23 12:46:56 作者：网编
分类：文章
就上周的事。车间加工一批Inconel 718高温合金的涡轮盘，上千件，公差±0.02。结果钻到第30件，钻头就冒烟了——涂层烧得像碳化了一样。换钻头，调参数，折腾到凌晨3点。最后发现，犯了个低级错误……涂层挑错了！钻头涂层到底是个啥？别再说“那层黄色的东西”
说实话，好多人干了几年机加，对涂层的理解还停留在“金黄色的就是好钻头”。真不是。那层薄到几微米的膜，是用PVD（物理气相沉积）工艺在真空炉里“蒸”上去的。它的硬度、摩擦系数、耐温极限，直接决定钻头能在多恶劣的环境下干活。没了这层膜，高速切削就是硬碰硬，磨损速度嘛……你猜？

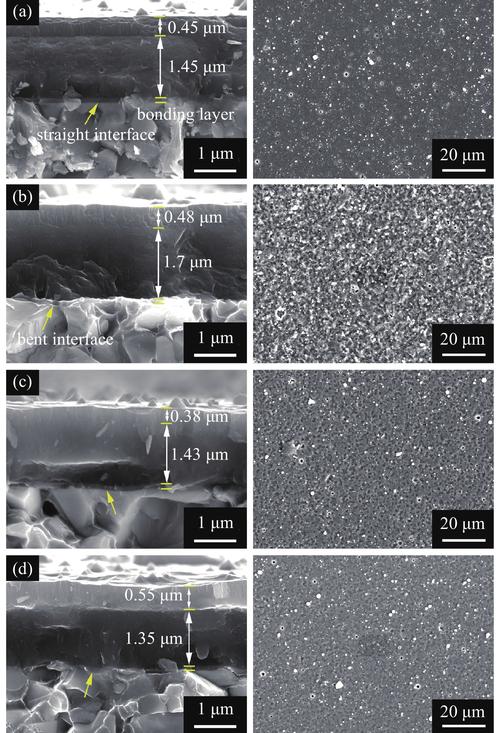

硬质合金钻头TiAlN涂层扫描电镜显微结构
常见的涂层：TiN（氮化钛）——金灿灿的，最古老，对付普通钢还行；TiCN（碳氮化钛）——灰黑色，硬度高但脆，适合低速重载；TiAlN（氮化铝钛）——紫黑色，耐高温到800℃，干切不锈钢首选；AlCrN（氮化铬铝）——更耐热，干硬料；还有金刚石涂层，专啃碳纤维、陶瓷基复合材料，但那东西见铁就反应，软得跟泥一样。有一次学徒拿金刚石涂层钻头打45钢，钻头直接秃顶，给我心疼得。
问：我厂里都是普通高速钢钻头，能自己涂层不？答：想都别想！涂层得在洁净车间，基底要等离子清洗，然后用电子束轰击把材料蒸发成离子沉降上去。自己？没那条件。以前我们贪便宜，把一批钻头送到镇上的镀膜作坊，号称“离子镀”，结果涂层附着力极差，一上磨就成片剥落，像头皮屑。高速钢钻头本身红硬性就拉胯，指望涂层力挽狂澜？不可能。踏踏实实上硬质合金基体吧，特别是整体硬质合金钻头，基体含钴量、晶粒度配合涂层才叫珠联璧合。
我踩过的涂层搭配坑，一五一十交代
别听业务员吹得天花乱坠，什么“万能涂层”不存在。选择全看被加工材料和切削条件。
– 普通碳钢、合金钢（HRC<35）：TiN足够，便宜量又足，黄澄澄的也喜庆。
– 不锈钢、模具钢：务必上TiAlN或AlTiN。这货在高温下能形成致密氧化铝保护膜，还能减摩。不然积屑瘤分分钟把刃口糊死，钻头扭断你信不信？
– 铸铁：TiAlN妥妥的，但铸件粉末多，注意容屑槽抛光，涂层本身就能降低摩擦。
– 钛合金、镍基高温合金：这类导热极差的难啃骨头，钻尖温度能冲到上千度。普通涂层直接失效。推荐AlCrN或者TiAlN多层纳米涂层，某些牌子还添加了硅元素，自润滑效果让切削液都省了。我常用一个德系品牌，钻Inconel 718，寿命是普通涂层的三倍不止。
– 铝合金、铜等有色金属：千万别用含钛涂层！亲合力强，粘刀粘到你怀疑人生。要么无涂层硬质合金抛光钻头，要么DLC类金刚石涂层，那表面滑溜得像泥鳅，排屑哗哗的。但DLC怕高温，切削液必须给足。
多种钻头涂层加工不同材料适配选择对比图
说了材料，参数也是关键。TiAlN涂层需要一定温度才能激活抗氧化特性，有的厂拿它当低速钻头用，效果反而平庸。切削速度得给上去，让刀尖热起来，保护层就形成了。这些都是烧了无数钻头才悟到的。
问：钻不锈钢时缠屑严重，一团乱麻，是不是涂层不对？答：涂层有点关系，例如AlCrN摩擦系数低能缓解。但根子多在钻头几何设计！螺旋角太小、横刃太宽，切屑就卷不成团，堵在槽里。我们把横刃修磨窄些，加大前角，再配内冷钻头，高压冷却液一冲，铁屑碎成芝麻粒。涂层再好，槽子堵了神仙也救不了。所以，钻头涂层和刃形是两口子，得搭配着来。
涂层钻头磨损了别磨！重磨就等于报废

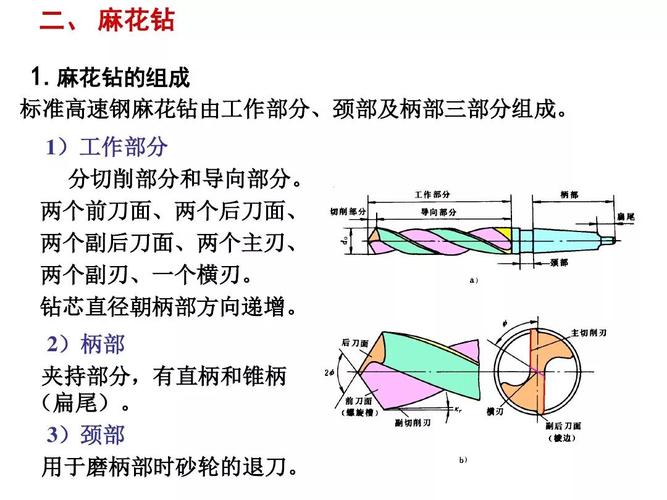

涂层钻头磨损了别磨！重磨就等于报废
这一点我要拍桌子强调。涂层钻头最外侧切削刃一旦钝化，你用砂轮一磨，前刀面、后刀面上的涂层全没了，基体直接暴露。接下来几十个孔就崩刃、烧糊。尤其那些微径钻头（0.5mm以下），磨完精度全跑，孔壁糙得跟狗啃似的。我们核算过：一支带涂层的整体硬质合金钻头，钻3000个孔，成本均摊下来比反复磨的高速钢钻头还低——更别说因刀具断了台板，那损失谁赔？真舍不得扔，就寄回原厂做专业重涂，但小直径钻头别折腾，重涂后径跳可能超差。去年某老板为了省五块钱一支的钻头成本，买无涂层钻头加工316L，结果孔精度不行，整批退货赔了物流费两万多……没地方哭去。
行了，今天就喷这么多。我还得去盯一批陶瓷基复合材料的钻孔，那玩意才真叫硬茬。记住喽：下次再瞎选涂层，别怪我没提醒❗
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钻头涂层选不对，百万订单打水漂：一位工艺员的血泪总结
文章链接：https://www.zystgy.cn/a/55477
