干了这么多年，最怕听到的一句话就是：化学镀嘛，不就是泡一下？简单得很。简单？！听到这两个字我血压就上来了。真要那么简单，车间里就不会三天两头出幺蛾子了。起泡、漏镀、结合力差……这些问题，哪一个不是让人挠头到半夜？
说实话，化学镀这玩意儿，说穿了就是自催化反应——不需要外接电源，靠溶液里的还原剂把金属离子还原到工件表面。听起来挺美，对吧？但魔鬼全藏在细节里。比如那个镀液，娇气得要命，温度差个一两度，pH 值稍微跑偏，整槽镀液说不定就废了。
有一次——现在想起来还肉疼——新配的一槽化学镀镍溶液，才用了两天，突然就黑了，析出好多镍粉。一查，原来清洗槽带进去一点活化液。就那么一点，整缸报废。那感觉，就像刚买的手机掉进了火锅里。
前处理才是命门，可惜很多人不信邪

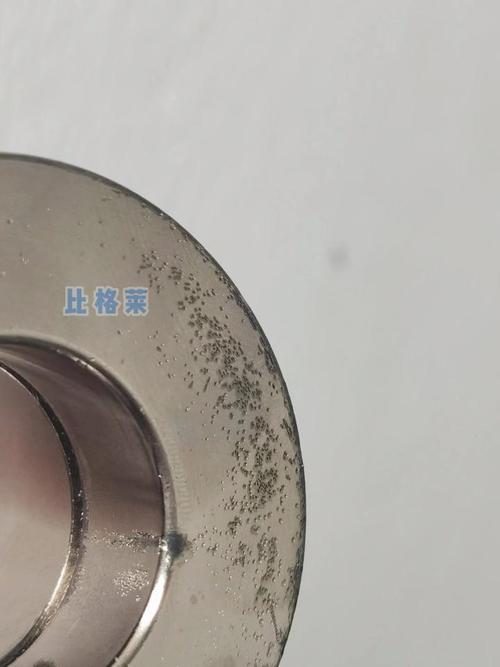

很多厂子，尤其是小作坊，觉得前处理随便搞搞就行。除油除锈马马虎虎，水洗更是一盆水用到浑。结果呢？镀层起皮、发花，回头还怪镀液不好——这锅镀液可不背！化学镀对表面洁净度的要求，简直变态。一点油膜，一点氧化皮，结合力直接归零。
我得强调一下：前处理必须用超声波除油，或者电解除油。普通浸泡？那只能对付浮灰。至于活化，尤其是铝合金件，锌置换或者化学镀镍前的预镀，一步都不能省。我们做过对比，活化充分的工件，镀层结合力能差出好几倍，百格测试完全不掉。
问：为什么铝合金化学镀镍特别容易起泡？
答：铝表面天生有一层致密氧化膜，不彻底除掉，镍就附着不上。常规做法是先碱蚀去氧化皮，再硝酸出光，然后两次浸锌。但浸锌层太薄，直接进化学镀镍，容易被镀液咬掉，所以后来我们都加一道薄薄的化学镀镍打底——这叫“预镀镍”，pH 偏碱性，低温短时间，能有效减少起泡。不过这操作对时间控制很苛刻，稍微长一点，预镀层应力大，后面反而会崩。
挂具和装夹——不重视？等着赔钱吧
化学镀虽然不受电流分布影响，但挂具还是关键。为啥？因为溶液流动和排气。盲孔、深槽、复杂形状，如果不注意挂具方向，里面窝着气泡，镀层就缺了。你没见过那种零件吧——表面锃亮，孔洞里却黄铜色，漏镀得一塌糊涂。客户退货不说，还贴运费！
还有装夹密度。每一挂不能太挤，要有适当的间距，让镀液自由流通。有些人为了产量，挂得跟串糖葫芦似的，结果中间的工件周围溶液更新慢，温度也不均匀，镀层厚度能差好几微米。我们是吃过亏的，所以后来规定：每挂间距不小于工件最大尺寸的1/3，并且必须定期旋转挂具。
问：为什么有些化学镀镍的工件存放久了会变暗甚至发黄？
答：八成是镀后处理没做好。化学镀镍层本身就容易氧化，特别是低磷的，耐腐蚀性不如中高磷。镀完必须立即清洗，然后热水煮干或者钝化。我们用的是重铬酸盐钝化，晾干前再浸一遍去离子水，这样能延缓氧化。还有个法子：镀层上涂薄薄一层防锈油，简单有效。但注意，如果后续要焊接或者涂漆，就得用兼容的油，否则反而出问题。
镀液维护：不是舍不得扔，是真扔不起
化学镀液都是按升算钱的。镍盐、次磷酸钠、络合剂、稳定剂……每一样都不便宜。所以维护不好，不仅是质量事故，更是烧钱。日常要测三个指标：镍离子浓度、次磷酸钠浓度、pH。尤其是pH，用氨水调的时候，一定要在搅拌下慢慢加，不然局部碱性过强，溶液立马分解，直接报废。
说到稳定剂，也是个双刃剑。加多了，镀速慢；加少了，溶液不稳定。我们喜欢用铅离子或者硫化物，但必须微量，几十个ppm。有一次，新来的技术员手一抖，把稳定剂加成了两倍，结果半天镀不上一点，所有人都懵了。
还有过滤，必须连续过滤，孔径至少5微米。粉尘、镍渣都是催死镀液的杀手。我们甚至在槽底加了个磁棒，吸附铁磁性颗粒。这些细节，书本上不讲，全是泪换来的。
现在环保抓得紧，化学镀废水更难搞。含磷、重金属、络合剂，处理成本高得吓人。所以我们的思路是：在线回收，减少排放。用离子交换或者膜技术把镍回收，磷用石灰沉淀，勉强达标。但工艺一不稳定，环保局就来“喝茶”，心累。
对了，化学镀铜也挺折磨人。主要用于PCB，但溶液更不稳定，容易歧化反应。我们只做过中试，最终放弃了，玩不转。老老实实做化学镀镍，已经够喝一壶的了。
回头想想，化学镀这行，门槛不高，但做好极难。它像一个脾气古怪的大爷，你得摸顺了他的毛，他才给你干活。要是哪天你觉得它简单了——那可能是你还没遇到真正棘手的活儿。
最后一句掏心窝子的话：永远把前处理当祖宗供着，把镀液当宝贝护着，把挂具当兵器擦着——这就是我的生存法则。同行们，共勉吧。
