那台德国老铣床的进给箱轴承座又坏了。备件？早停产了。测绘吧，我心想。于是上周六，我抱着一套扳手、卡尺、千分表，还有一台跟了我五年的蓝光扫描仪，蹲在车间里和铁锈搏斗了一整天。说实话，逆向工程这活儿，听起来高大上——数字孪生、点云、NURBS曲面——但落到地面上，就是从油污里抢救数据的体力活。有时候一个隐藏的倒角测不到，你恨不得把零件锯开。不过这也就是它的魅力所在：从实物到数字模型，每一步都像侦探破案。

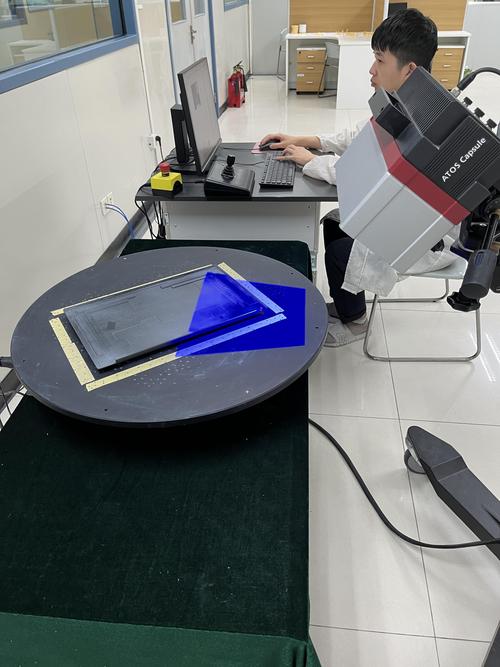

扫描是第一步，也是最烦的一步
很多人以为拿个扫描仪绕一圈，CAD模型就自动出来了。天真。尤其面对高反光或发黑的金属表面，不做喷粉处理的话，噪点多到你怀疑人生。我试过用国产手持机，配套软件偶尔卡死，简直想砸电脑❗。后来学乖了，重要特征贴标记点，分区块扫，再用全局注册拼合——这些操作枯燥但能救命。其实三维扫描只是获取点云数据的手段，真正的关口在后头。
问：扫描时反光严重怎么办？
答：最直接的办法就是喷显像剂。我们有专用的DPT-5渗透探伤用显像剂，喷上薄薄一层，扫描完再用酒精擦掉。千万别用爽身粉或自喷漆，会破坏表面精度。另外，调整扫描头角度，避开直接反射区，也有用。实在不行，就只能换设备了——激光扫描仪对反光比结构光更敏感。
软件重构：从点云到CAD，不是自动的魔术

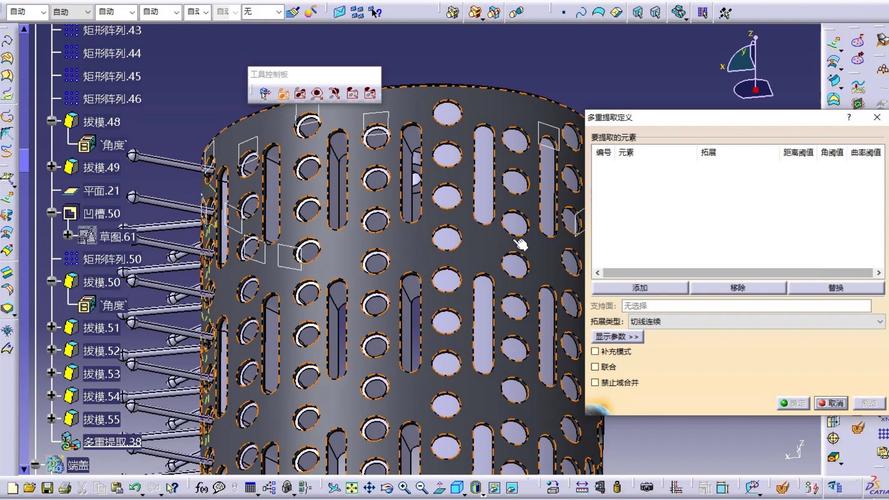

点云处理完，进入逆向建模环节。我最烦有人问我：“你们这个软件是不是一键生成实体？”一键生成个鬼。即便最新版的Geomagic Design X，也需要手动划分领域、拟合曲面、修正约束。有时候面对一个复杂铸件，上千个三角面片，你得先静下心来分清哪里是加工面、哪里是自然曲面——这全靠经验。处理曲面重构时，我习惯用CATIA的Digitized Shape Editor模块，虽然老，但可控性强。
有一次处理一个涡轮叶片的模型，因扫描时边缘缺失，补孔补到凌晨两点。结果第二天发现补的曲面和原始流线不贴合，CFD分析都过不了。只好推倒重来。这种懊恼，经历过的人才懂。
问：逆向工程软件哪家强？
答：看需求。如果只是测尺寸、出二维图，PolyWorks配CMM就够了。要做参数化实体模型，Design X或Rapidform XOR更专业。搞艺术类自由曲面，ZBrush或FreeForm更顺手。工业领域我推荐Geomagic Design X和SolidWorks的ScanTo3D插件组合，毕竟和主流CAD无缝衔接。

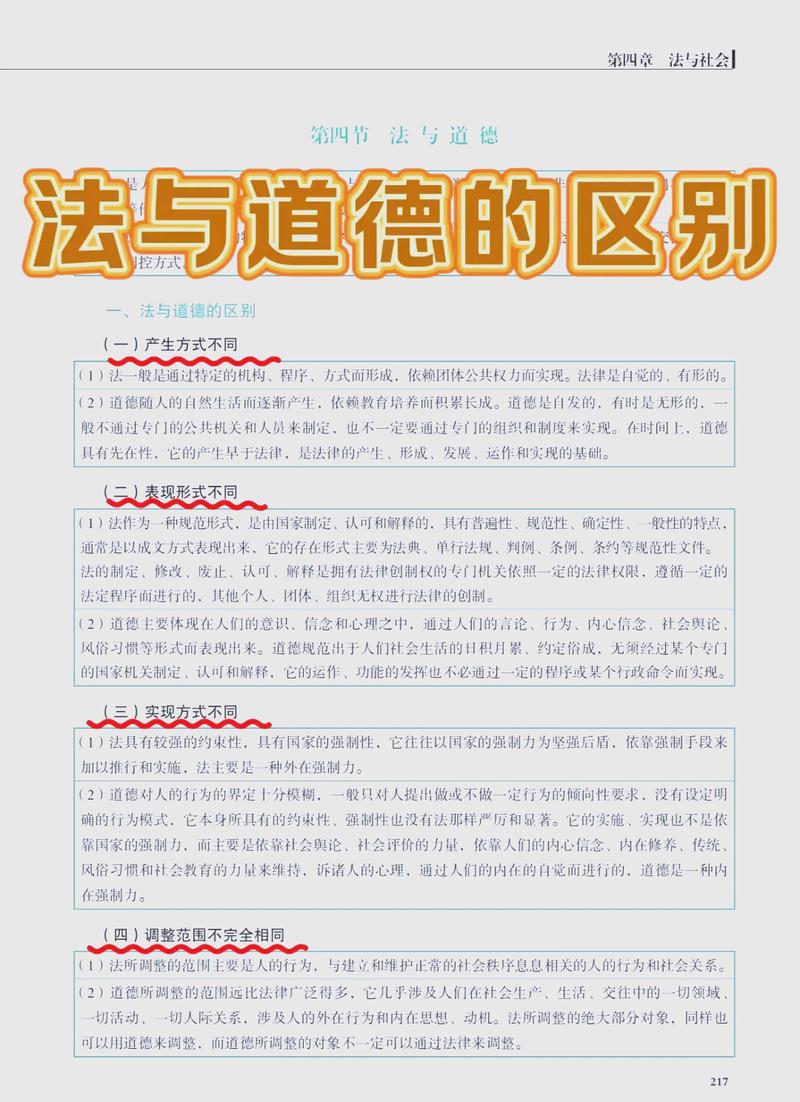

逆向的边界：法律与道德的模糊地带
干这一行，难免被问：你们这不是抄袭吗？确实，逆向工程的合法性存在灰色区域。在专利保护期内，未经授权进行“研究性”逆向然后商用，肯定侵权。但用于备件修复、兼容性分析、或产品改进的合法用途，是受版权法“合理使用”保护的。美国甚至把软件逆向界定为合法。不过话说回来，国内很多小作坊，买来进口设备拆解测绘，直接山寨，还打上自己的标……这就是赤裸裸的侵权了。我们做正规逆向，一般会参考原厂图纸和专利文件，规避设计，也算一种再创新。
问：如何确保逆向后的产品不侵犯专利权？
答：要先做专利检索，特别是外观和实用新型专利。如果原产品有专利，你的逆向成果必须实现“非实质性相似”，也就是特征上要有区别和创新点。最保险的方式是请专利律师出具《不侵权意见》，虽然花钱，但能避免被诉。另外，逆向分析出的技术，最好结合正向开发，形成新专利。
说到底，逆向工程是手段不是目的。它像一把手术刀，用好了能救活停产设备、缩短研发周期；用歪了就成了窃取他人成果的工具。工业界本就如此，技术中立，人心有秤。
