热仿真避坑指南:电子散热设计中的那些‘你以为’

热仿真不是万能的,但没有它万万不能

做过热设计的都懂,产品搞出来,一上电,温度蹭蹭涨,心里那个慌。这时候热仿真就能提前预警——模型里改改布局,换个风扇,分分钟看到效果。但说实话,很多人对热仿真的信任度是摇摆的:仿真说没问题,实测却烫手,这锅谁背?💡

我入行那会儿,带我的师傅叼着烟,瞟了一眼我的仿真云图,轻飘飘来一句:“你边界条件设对了吗?”当时我还挺不服气,后来实测数据打脸才知道,热仿真的门道,根本不在软件操作上。

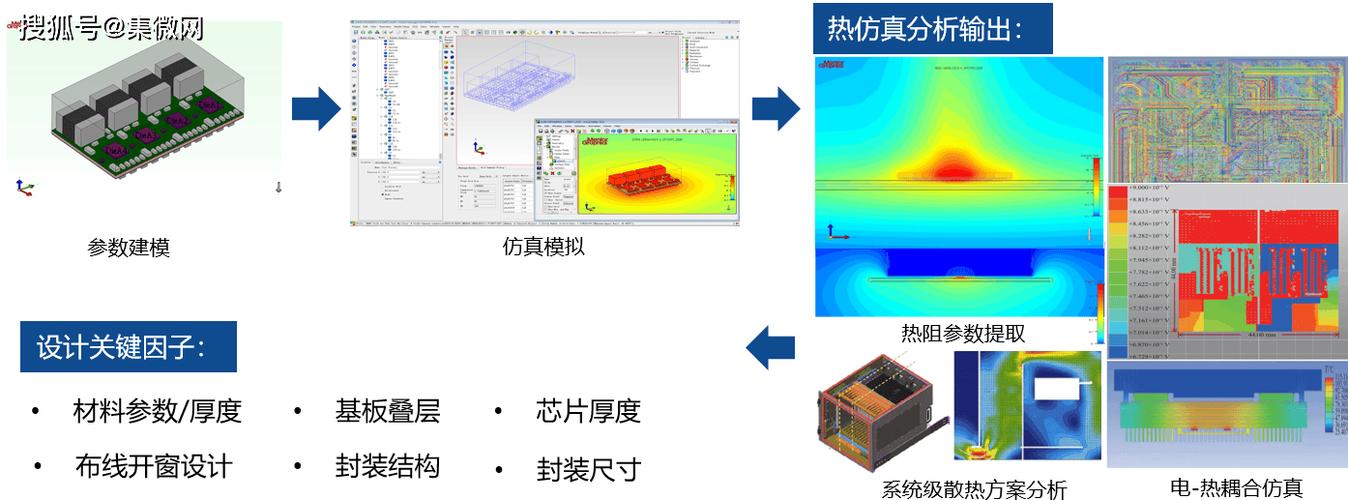

电子设备热仿真温度分布云图与实测对比
电子设备热仿真温度分布云图与实测对比

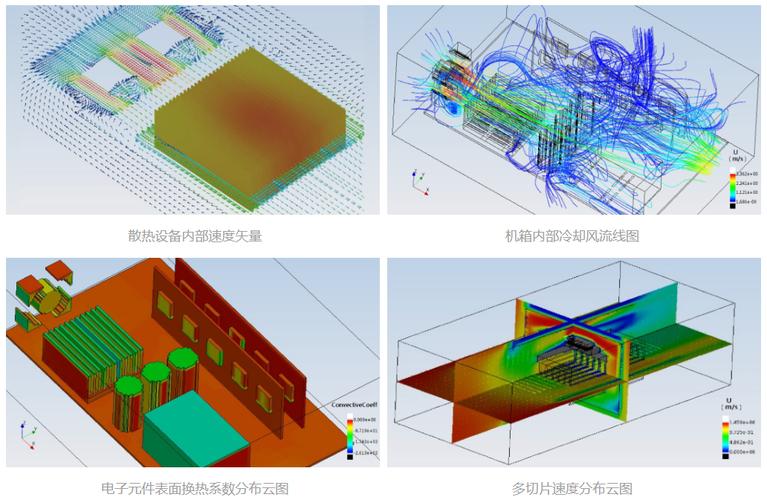

热仿真的核心难点:不是软件操作,而是边界条件

热仿真的核心难点:不是软件操作,而是边界条件
热仿真的核心难点:不是软件操作,而是边界条件

学个Fluent、Icepak,一星期就能上手跑案例。但真正卡住工程师的,永远是怎么把真实的物理世界塞进那堆网格里。举个例子:一个自然散热的路由器,外壳辐射换热到底占多大比重?某大厂的教程说可以忽略,可你实际做一个小密闭腔体试试?忽略辐射,温差能差出十几度。这事儿我栽过跟头,后来强迫自己每次先估算格拉晓夫数和表面发射率,再决定开不开辐射模型。

还有热源功耗。芯片规格书上的TDP,那是在环温25℃、特定散热条件下的值。你实际装机,板子铜皮薄,周边一堆发热器件,那个标称5W的芯片,真实发热可能飙到7W。不修正?仿真和测试永远在两条平行线上。✅

常见误区:网格越密越好?错了

常见误区:网格越密越好?错了
常见误区:网格越密越好?错了

新手最爱干的事——把网格划得密密麻麻,觉得这样才精确。结果呢?算个稳态要跑两天,结果还不一定对。我记得一次做电源模块仿真,流道才2mm宽,我傻乎乎全局加密0.1mm,计算发散。后来老老实实做网格无关性验证,发现通道方向3层网格和10层,结果差异不到3%。省下的时间,我都能多改两版结构了。

再一个邪门误区:以为双精度求解就是好。双精度当然更准,但内存和耗时翻番。对于绝大多数工程问题,单精度够了,除非你算的是极小温差或极高速流。这个坑,踩一次就懂了。

实战经验:如何让仿真结果可信?

实战经验:如何让仿真结果可信?
实战经验:如何让仿真结果可信?

其实就一句话:永远用实测来标定仿真。哪怕先做个简易手板,贴几颗热电偶,反推一下边界条件,都比纯仿真强十倍。我现在的习惯是,新项目一开始就预留测试接口,仿真模型调到与手板数据吻合后,再用于后续优化。这样虽然前期麻烦,但后期量产前的大改几乎为零。

说到测试,温度测量也是个坑。热电偶贴附方式不对,测出来偏低几度太正常了。红外热像仪又对环境反射敏感。我的经验?热电偶用导热胶点粘,红外测温前先用黑体炉校准,或者对比热电偶修正。这些细节不抠,仿真验证就失去基准。

读者QA:你关心的热仿真问题

问:我明明设置了正确的功率和材料,为什么仿真温度比实测低很多?

答:别只看功率,检查你的接触热阻!很多新手忽略这个,以为器件和散热器是完美贴合,实际上中间那层导热硅脂或者间隙,热阻大得吓人。我吃过亏,后来每个接触面都按实际界面材料的热导率和厚度折算热阻,结果才对得上。另外,PCB的铜层分布往往被简化,那块的热传导各向异性非常显著,用等效导热系数时要小心。

问:自然散热产品,辐射换热到底要不要考虑?

答:看温升和表面特性。如果温升超过40℃,或者表面是黑的、阳极氧化的,辐射占比可能到30%以上。一个简单判断:用斯蒂芬-玻尔兹曼定律估算一下辐射热流,对比总功耗,超过10%就必须建模。忽略辐射搞自然散热仿真,简直是给自己埋雷。💣

问:瞬态仿真和稳态仿真,什么时候用哪个?

答:绝大多数情况稳态就够了,尤其是你要评估长期工作的最高温度。但有些场景,比如手机处理器几分钟的burst模式,或者汽车进入隧道后空调的响应,那必须瞬态。瞬态仿真的坑是时间步长和迭代步数设置,过大不准,过小算死你。我的经验是先跑一个短时间粗步长感受趋势,再加密。

写在最后但不是总结

写在最后但不是总结
写在最后但不是总结

热仿真这个工具,用好了能省下几十万的试错成本,用歪了就是个漂亮的数字游戏。别迷信自动网格、自动边界,多想想物理本质。有时候,一个简单的热电类比手算,比翻来覆去的仿真迭代更有价值。我桌上就压着一张早年算错的网路图,时刻提醒自己:敬畏物理,别飘。
