那个该死的网格，你以为无关紧要？

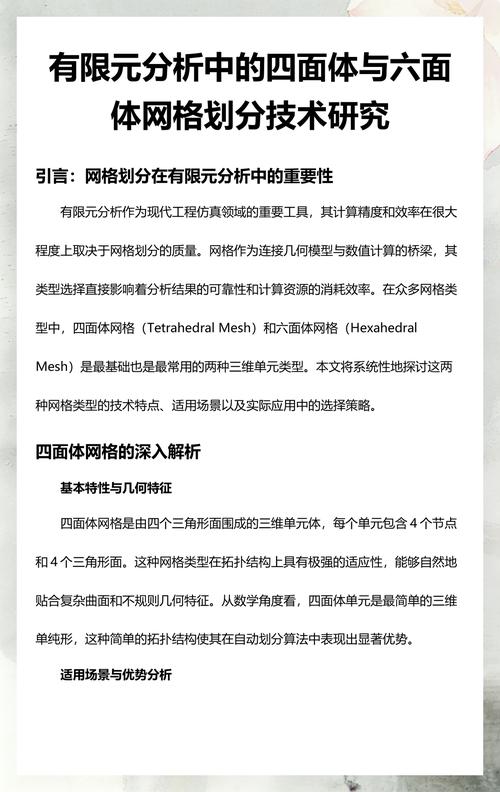

很多人一上来就是自动网格划分，然后点求解，等个进度条，出来一张五彩斑斓的云图，就觉得大功告成。拜托，网格划分是有限元分析的地基，地基歪了，楼盖得再高也得塌。我记得刚入行那会儿，带我的师傅老周，一个脾气暴躁的德国海归，每次看我直接用默认四面体，就敲我脑袋：“你当这是乐高呢？该用六面体的地方用了四面体，刚度矩阵能对？”
边界条件——仿真最容易翻车的地方

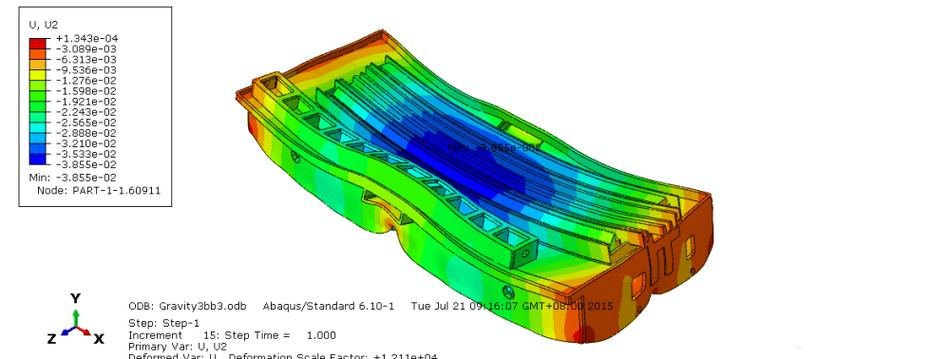

边界条件，我敢说，80%的仿真错误出在这里。软件默认的固定约束，那玩意儿太理想了。现实中哪有绝对的固支？螺栓连接有预紧力，接触面有摩擦，焊接有残余应力……你给一个零件底面全约束，那是在造神，不是在做工程。 有一次，一个做机床床身的团队，他们把地脚螺栓孔全固定，结果模态分析前三阶频率和实验差了20%。他们百思不得其解，我看了模型，只改了一处：把地脚螺栓孔改成弹性约束，用弹簧单元模拟地基刚度。结果——频率误差直接降到5%以内。他们总监后来请我吃了顿饭。 所以，边界条件是连接虚拟与现实的桥梁，它必须反映真实工况。螺栓预紧力怎么加？用PRETS179单元，分载荷步。过盈配合怎么处理？接触设置里的offset。这些东西，教科书不会教你，全是踩坑踩出来的。
材料模型：你还敢用线性？
不要迷恋神器，有限元分析需要工程判断

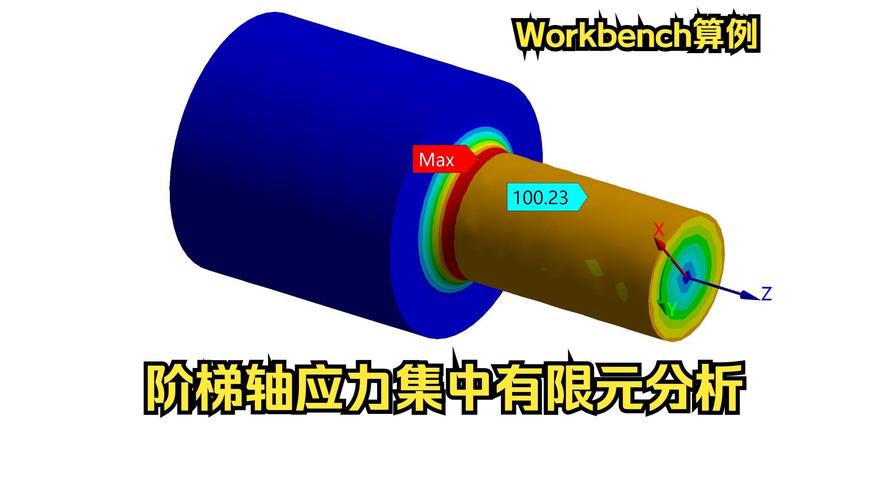

现在软件越来越傻瓜化，点几下就能出结果。但有限元分析的本质是应用力学，不是软件操作。我见过用顶级软件算出荒唐结果，还深信不疑的人。原因很简单：他们缺乏基本的力学直觉。一个梁的挠度大概多少，手算都能估算；一个孔的应力集中系数大约3，一看云图应力飙升，马上就该怀疑是应力奇异，而不是宣布零件会断裂。 说到应力奇异，这是另一个重灾区。直角拐角、点载荷、边界条件突变……这些地方应力无限大，计算值没有意义。你得用子模型、或考虑到实际圆角，或用应力线性化来评估。千万别傻傻地拿奇异点的应力去校核疲劳，那你的零件可能永远都设计不出来，或者设计出个傻大黑粗的怪物。 最后，我想说，有限元分析是个好工具，但它只是一个工具。它不能替代你的思考。每一次分析前，问问自己：我想从这次仿真中得到什么？我简化的模型合理吗？结果的趋势对不对？多问自己几个为什么，可能比点那个“求解”按钮更重要。
