初遇CATIA曲面：想死的心都有了

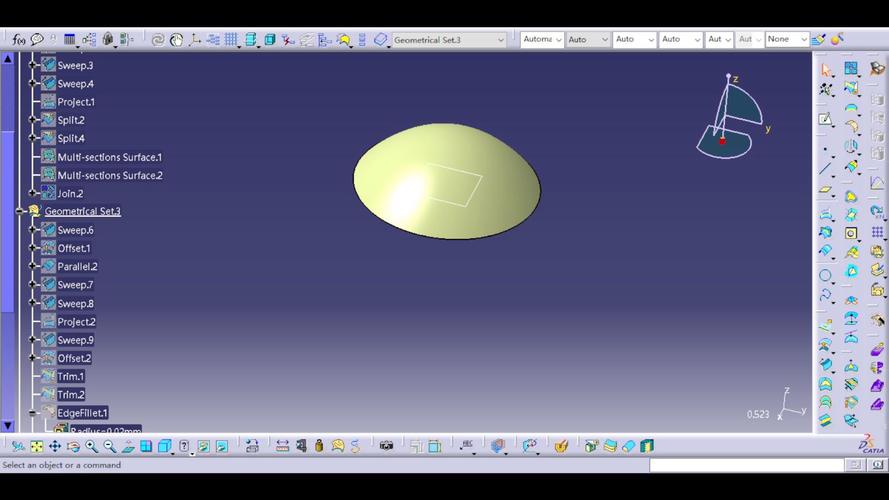

说实话，第一次在CATIA里打开自由曲面工作台的时候——我懵了。界面复杂得像飞机驾驶舱。密密麻麻的图标。好不容易画出一条曲线，调整控制点，曲面直接扭曲成麻花！
但后来……真香。
你以为随意拖拽就叫自由曲面？错了。这里的关键是连续性。G0连续，曲面只是挨着；G1连续，切平面相同；到了G2连续，曲率变化都一致。汽车A级曲面，硬性要求就是G2。没这个，反光一照，瑕疵全暴露出来。
创成式外形设计：参数化的精髓
很多人用CATIA就只当3D画图工具。真浪费。创成式外形设计（Generative Shape Design）模块才是灵魂。你建立的每一个点、线、面，都带着参数历史。双击一下，从源头修改，所有后续特征自动更新。爽！
不过也有头疼的时候。有时候一个更新，树全红了——报错。然后你就得顺着结构树爬，找哪里约束出了问题。真是又爱又恨。
而且，别以为曲面做出来就完事了。后面还要开模、数控加工。这时候你会发现，CATIA的曲面数据可以无缝对接到加工模块（Machining），生成刀路。我曾经在设计一个吹风机外壳曲面时，自以为完美，结果加工出来分模线有阶差——就是因为曲面在分型面处的连续性没做好。血的教训。
为什么你的曲面分析总是不准？
有些哥们儿，做完曲面直接用肉眼判断质量。我服了。CATIA内置的分析工具不用？斑马纹（Zebra Analysis）、曲率梳（Curvature Comb）、距离分析（Distance Analysis），都是神器。特别是斑马纹，一拉，G2连续不好的地方，条纹马上断开或扭曲——比照妖镜还灵。
❗一个小技巧：在ICEM环境中做A面，通常会切换到CATIA的IMA或者直接自由曲面模块混合使用，看个人习惯。但底层逻辑都是控制连续性。
实战快问快答
问：CATIA曲面设计，点云数据怎么用？
答：逆向工程常用。先用数字化扫描得到点云，在CATIA的Digitized Shape Editor模块中导入，再拟合曲面。但点云噪音很多，得先过滤和分割。我一般用Geomagic辅助处理，再导入CATIA重构。流程繁琐，但做出来的东西和实物完全贴合。
问：学曲面需要多高电脑配置？
答：说多了都是泪。我当年用游戏本跑ICEM Surf，直接卡成幻灯片。曲面运算吃CPU单核性能和内存带宽。建议至少i7标压处理器，32GB内存，显卡倒是要求不高，专业卡当然更好。预算有限的话，别开大模型，否则光旋转视角就够你喝一壶的。
问：有什么快速提升曲面设计的方法吗？
答：无他，唯手熟尔。找经典的汽车车身模型、鼠标外形反复练。每次做完，用斑马纹和曲率分析死磕。另外，多看alias、icem的教程，底层思路相通。💡建议把官方文档的案例全部做一遍——虽然枯燥，但基础扎实。
最后的絮叨
现在回头想，学CATIA曲面这四年，从骂街到依赖。工具就是工具，但它逼着你去理解工业设计的严谨。一根曲线，一个连续性的控制，背后是空气动力学、美学、加工工艺的妥协。CATIA不是玩具，它是一面照妖镜，把你的随意和马虎曝光殆尽。真要掌握它，没有捷径，只有死磕。
