上次去一家化工厂，看见操作员拿着测厚仪在管道上比划，突然就想起十年前我犯的一个蠢——选错了仪器，差点把储罐测穿。真事儿。
那时候刚接手设备维护，领导让买台测厚仪测腐蚀状况，我图便宜搞了台低端超声波的，结果读数飘得跟心电图似的，最后请厂家过来一看，人家说你这表面都没打磨，耦合剂也没用对。得，白干。
所以说，测厚仪这行当，看着门槛低，其实坑多着呢。今天不是给你上课，就纯聊天，把我这些年踩过的坑、交过的学费倒出来，帮你省点冤枉钱。
工业上常见的测厚仪，到底分几种？

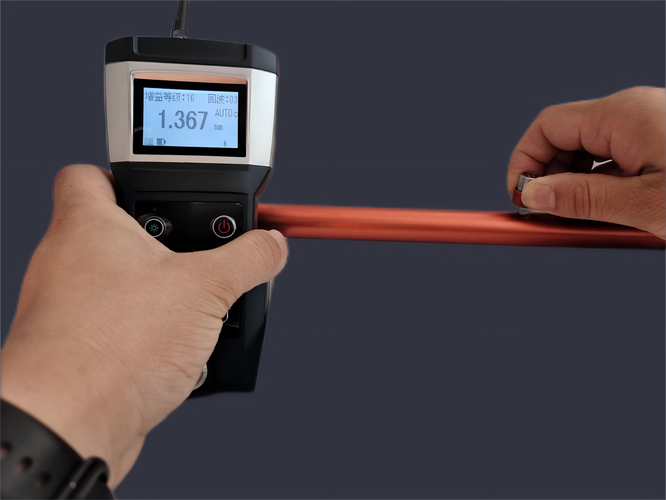

说白了就几大类，但每一类都有它的脾气。最常见的——超声波测厚仪，原理特简单：探头发射脉冲，穿过工件底面反射回来，根据时间算厚度。优点是不受材质限制，金属、塑料、玻璃、陶瓷都能测。但，注意这个“但”，它很挑表面，粗糙了不行，还得涂耦合剂，不然读数跟摇骰子似的。

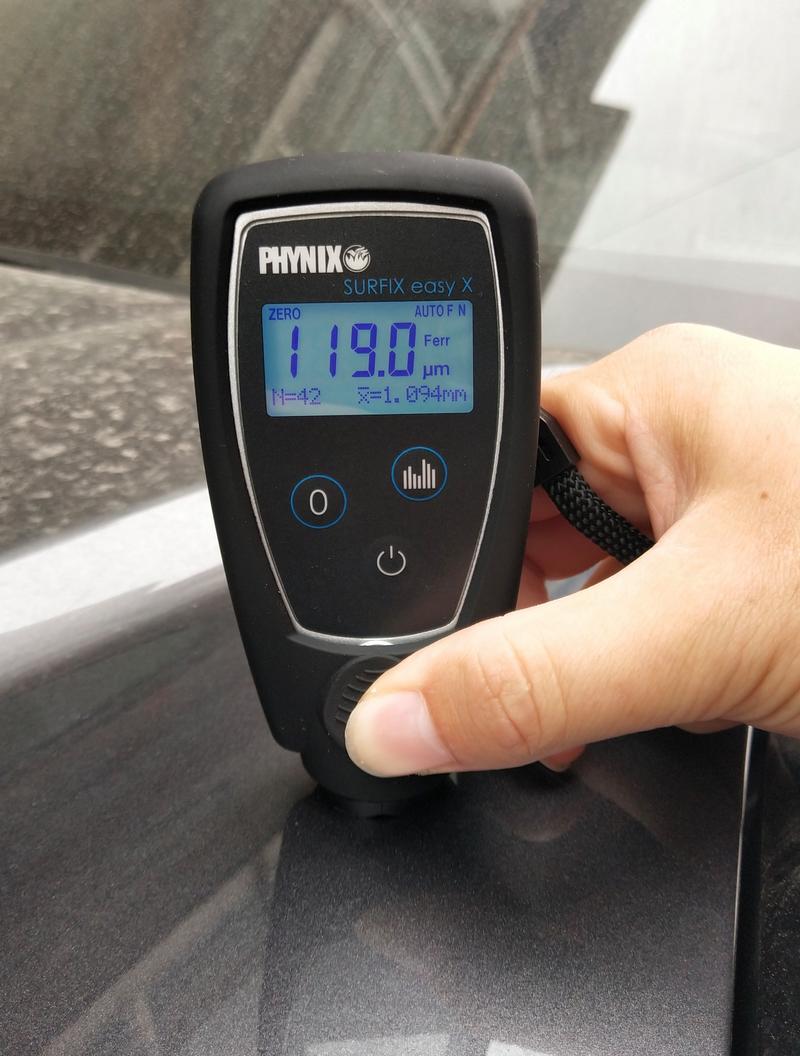

很多人搞不清涡流和磁感应。这么说吧：磁感应测厚仪只测磁性基体上的非磁性涂层，比如钢上的油漆、塑料涂层；而涡流测厚仪测非磁性金属基体上的绝缘涂层，比如铝上的氧化膜、铜上的漆。选错了？那数据就是睁眼瞎。现在很多厂家推出二合一机型，一机两用，但说实话，专一型在精度和稳定性上还是更胜一筹——至少我这么觉得。
还有激光测厚仪，非接触测量，跑得飞快，适合轧钢、薄膜产线那种连续生产场景。不过价格嘛，一辆国产小轿车。再有就是X射线测厚仪，带辐射的，钢板热轧线上用得多，得备案，安全管理一堆事。一般工厂用不到，除非你有矿。
💡 小提醒：买东西前，先想清楚你的基材是什么，涂层材质是什么，再去对号入座。别被商家“全能”宣传忽悠，哪有真全能？
问：超声波测厚仪对被测材料有什么特别要求吗？
答：有，而且挺关键。材料必须能传导超声波，所以像木材、泡沫这类疏松多孔的东西，基本告别了。再就是表面粗糙度，国标要求 Ra 小于 3.2μm，现场没条件打磨的话，用高粘度耦合剂能缓解一点，但也只是缓解。还有温度，普通探头耐不了高温，200℃以上得用特种探头，那玩意儿一根就要好几千。另外，细晶粒材料好测，碰到铸铁这类粗晶的，声波会散射，读数会蹦迪，得反复校准。总之，超声波不是万能胶，拿到新材质先做对比试块，否则你测出来的厚度，可能是一厢情愿。
选型时，最容易被参数绕晕的地方
销售给你扔过来一堆数字：量程0.1mm到500mm，精度0.01mm，重复性多少，线性度多少……你一看，都挺好。可实际用起来，完全不是那回事。
比如说量程。厂家标称0.1mm~300mm，但实际在极薄和极厚两端，误差会放大。我测一个0.2mm的不锈钢薄壁管，连续测十次，数值在0.18到0.25之间乱跳，你敢信？后来才知道，薄件测试对探头频率要求高，得用20MHz的高频探头，随机配的标准探头根本不行。而厚件呢？衰减严重，你得调增益，调不好就丢信号。所以，别只看数字，要看有效工作段。
再就是精度。标称0.01mm，漂亮！但，这是实验室条件下，恒温、标准块、理想表面。你去车间转转，有振动、有温差、工件表面带锈……精度立马打折扣。我自己的经验，实际场景下能稳定在±0.05mm就算不错了。而且，数显最后一位跳不跳？很多杂牌机子，最后两位都是飘的，小数点后两位看着挺美，但没参考价值。
还有校准这关。很多人买回来，对着标准块一校，就完事。错！声速会随材料、温度变化，测不同材质必须重新校准声速。有些便宜机型没声速调节，那就只能测钢，但凡换点别的材料就抓瞎。所以，买之前问清楚：有声速调节吗？能存几组？不能调的，慎入。
问：涡流测厚仪和磁感应测厚仪到底怎么区分使用场景？
答：终极简化——有磁性基底用磁感应，非磁性金属基底用涡流。举例：你要测钢制油罐外壁的防腐涂层，两者都是钢（磁性），涂层非磁性，那就用磁感应。你要测铝型材表面的氧化膜，铝是非磁性，所以用涡流。至于测铜上镀镍，这就复杂了，镍是磁性的，铜不是，得用磁感应测镍层厚度，但底材又是非磁性的……这种情况需要专用机型，别自己瞎试。还有，遇到镀锌层，磁感应和涡流都能测，但精度有差异，需要根据实际厚度范围选。记住，买之前拿样去测，没实测就下单的都是赌徒——输多赢少。
现场使用中，那些让人抓狂的坑
✔️ 耦合剂涂多了，流淌得到处都是，涂少了，又耦合不上。后来学乖了，用医用超声耦合剂，便宜大瓶，还不腐蚀探头。但冬天会变稠，得捂热。
✔️ 测曲面时，探头得抱紧，不然间隙影响大。你以为是厚度变了，其实只是没贴合。很多新手栽在这，测几次数据对不上，就开始怀疑仪器坏了。
✔️ 双晶探头方向有讲究，隔声层要和曲面轴向一致，否则回波乱飞。说明书上画了图，但大部分人根本不看——没错，我以前也不看。
✔️ 高温表面不要直接测，会烧伤探头膜片。得用高温耦合剂并且快速点测。实在不行，等降温，别跟仪器过不去。
还有，防尘防水等级别看走眼。IP54？在铸造车间就是摆设，粉尘一堵，按键失灵。最好要IP65往上，虽然贵点，但寿命长得多。
最无奈的——电池。现场正忙着，突然断电，备用电池忘了带……所以我现在只选能用五号电池的，方便补货。锂电池虽然充电快，但没电时你真没辙。
说完这些，你可能觉得，买台测厚仪怎么这么麻烦？没错，工业设备就是这样，纸上得来终觉浅，绝知此事要躬行。别信营销号吹的“一键操作、智能识别”，那都是实验室里拍视频用的。车间里的油污、震动、温度变化，哪个不是变量？
最后说句掏心窝的：预算允许的情况下，尽量上进口牌子，比如菲希尔、易高等，镀涂层测厚稳定；超声波领域可以看奥林巴斯、GE，虽然贵但二手市场也能淘到好货。国产也不是不行，北京时代、济宁科电等，性价比高，但品控方差大，买回来先别急着用，拿标准块反复验证几天，没问题再投入使用。
就这样。下次去现场，记得带上耦合剂和备用电池——别问我怎么知道的。
