制造环节的魔鬼细节
很多人以为光伏板就是简单组装的。错。就拿串焊来说，现在都用自动串焊机，速度奇快，一秒钟能焊好几块电池片。但是速度一快，温度控制就难。焊头稍微偏移一点，或者助焊剂没涂匀，就会产生虚焊，虚焊点电阻大，发热，时间长了烧穿。这种板子用个三五年，接线盒就熔了——现场着火都有过。我们看过事故报告，大概率就是制造缺陷。再说电池片本身，现在拼命减薄，从200微米降到160甚至150微米，像纸一样脆。切割的时候边缘崩个口，后面全是隐患。实话讲，这行当里，很多厂子为了降本，把质量底线压得极低。有些二线厂商买B级电池片，甚至来料就不做分选，混着用。出来的板子功率能达标才怪。
问：这种偷工减料，难道没有检测手段揪出来吗？
答：有，厂家的出厂测试一般都很“漂亮”。为啥？因为标准测试条件（STC）下，他们只测正面瞬间功率，而且环境温度恒定。隐裂、焊接不良在短时间、标准光强下表现不明显，尤其电池片并联的，一块有问题其他帮忙带。真正暴露是在户外日晒雨淋温度循环之后。所以现在大电站招标，都要求加测动态机械载荷、热循环，甚至加严的PID测试。但小项目、户用分布式，基本都是装好再看运气。
降本是个双刃剑
前几年大家都在跑马圈地，比谁成本低。硅料跌了做薄片，银浆贵了搞少银化，边框铝材涨价就用更薄的。结果呢？组件越来越不耐用。以前25年质保，现在有些企业喊出30年，但是自己心里也打鼓。说到底，材料基础没变，压榨工艺极限总会出问题。比如无主栅技术，说是减少遮挡提高效率，但焊带的连接强度够不够？经历20年冷热交替，会不会脱焊？没人敢打包票。这行业更新太快，一款产品验证还没做完，下一代就上线了。我认识个做辅材的朋友，说他们新配方EVA，老化测试才完成6000小时（模拟户外3-5年），老板就急着催上市了。他直叹气：“这要是十年后大规模发黄脱层，谁来背锅？”想想也是，现在的快节奏，把时间这个最大的检验员给忽略了。❗
问：那我们作为用户，是不是只能被动接受这种风险？

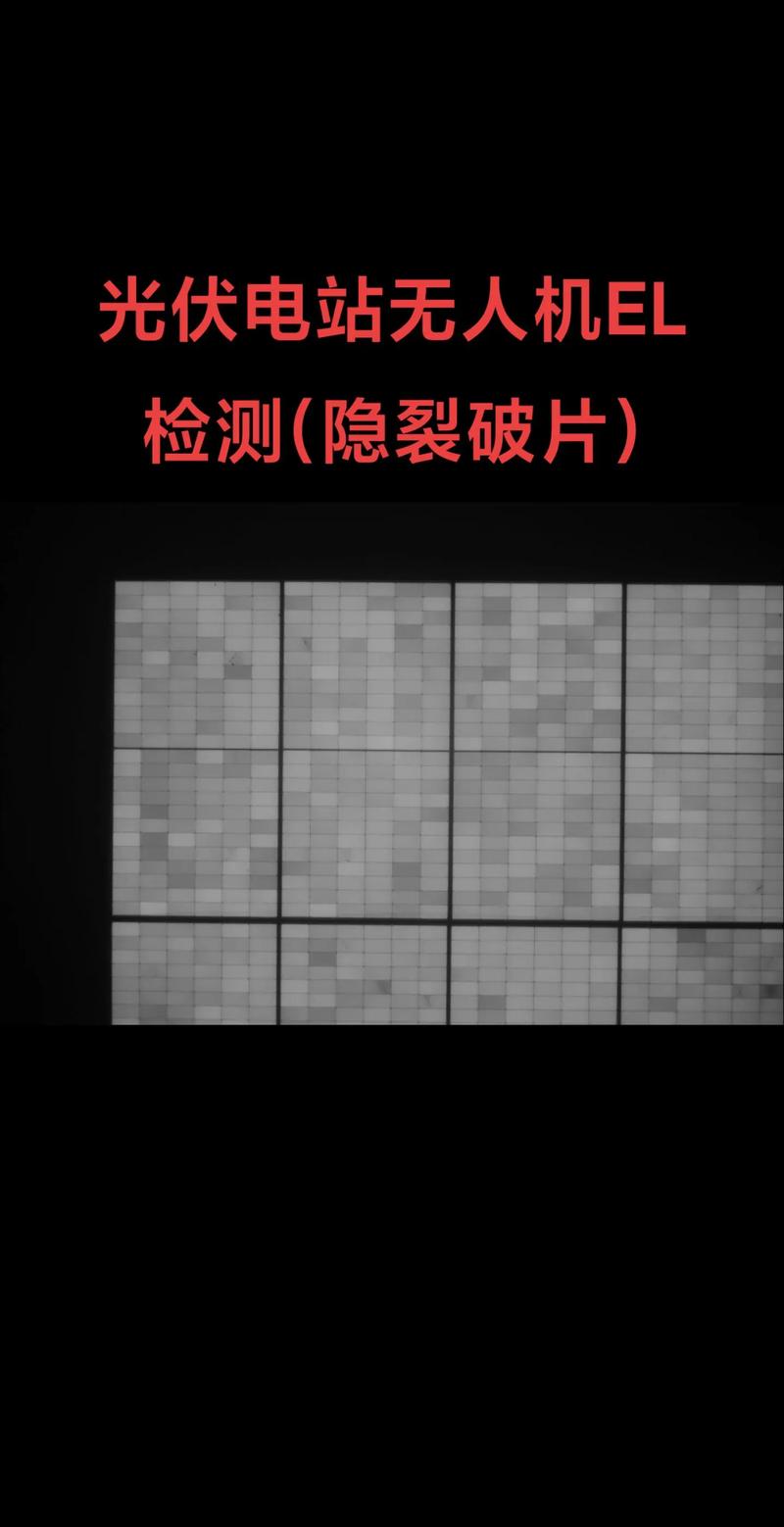

答：不一定。大型地面电站有专业的第三方监造，从驻厂监造到到货抽检，全流程把关，发现问题能拒收。但户用和工商业项目，往往缺乏这种能力。我的建议是，别光看价格，要考察组件厂的生产线和设备新旧。去车间转一圈，看看自动化程度、洁净度。好的工厂里，电池片流转都是机械臂，车间恒温恒湿；差的厂子，工人拿吸盘对着电池片啪啪手吸。还有就是看他们有没有TÜV、UL等认证的动态载荷测试报告，报告数据能不能看。另外，盯着他们的EL抽检记录。这些虽然不能完全避免，但能筛掉那些太过分的。
工艺突破才有未来
现在行业开始重视这个问题了。一些龙头企业在焊接端引入红外加热均匀控温，应力残留大幅下降。还有用低温焊接材料的，降低热冲击。电池片方面，HJT异质结电池天生对称结构，应力小，隐裂风险更低，但成本高。估计往后几年，随着工艺成熟，隐裂这块能改善。但肯定还会有新问题，比如钙钛矿叠层，那些胶体稳定性的问题更头疼。所以说，制造业没有终点，永远在跟缺陷赛跑。太阳能工业，说到底是材料、工艺和时间的三角恋。材料想便宜，工艺想快，时间最诚实。
有时候我站在车间里，看着那些机械臂重复几个动作，忽然觉得——每一块出厂板子的质量，其实在那一刻就凝固了。它会带着那些看不见的微痕迹，去经历几十年的风霜。我们能做的，就是在它诞生的时候多花点心思。毕竟这玩意儿，是要给孙子辈发电的，对吧。💡
