说实话，干粉磨这行十几年了，雷蒙磨还是那个让人又爱又恨的玩意儿。结构简单？耐用？是没错，但真到自己调机、排故的时候，一堆邪门事儿能把你整到怀疑人生。尤其现在原料越来越杂，跟二十年前那会儿比，石灰石都恨不得给你掺点乱七八糟的东西。前阵子去一个老客户厂里，他那台4119磨，新换的磨辊三个月就磨偏了——一查，喂料不均匀，铲刀角度也是错的。这要是新手，至少折腾一周。

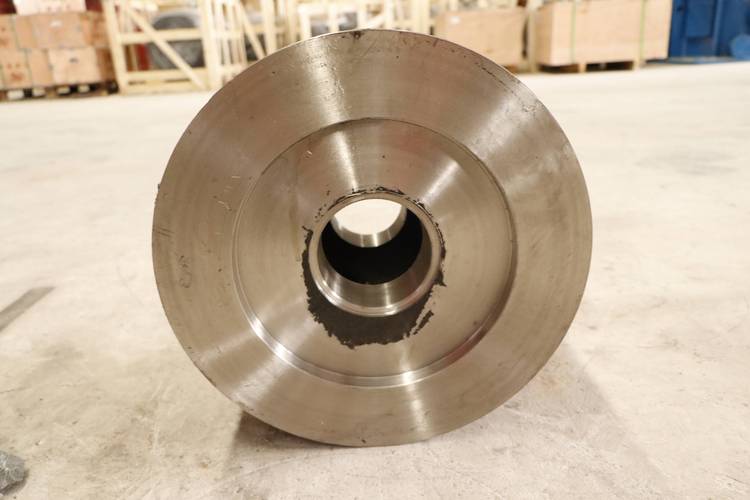

磨辊磨环：材料没选对你就是给寿命打五折
碰到最多人问的就是，为啥我家的磨辊、磨环总是不经用？明明人家同样的物料，能用一年，我半年就得换。其实这背后坑太多了。✅ 首先，高铬合金也分牌号，有些小厂给的压根是没做过热处理的白口铁，硬度是有，脆得跟玻璃似的，一磕掉一块。❗ 另外你去看旧件，磨损是不是均匀的？如果一边磨得狠一边还好好的，那不是材料问题，是机器本身同轴度跑偏了，或者料层不均匀。💡 还有人忽略一个点：磨辊装置里的轴承润滑。我见过有人拿普通黄油往里怼，高温一上来全化掉漏光，最后轴承抱死，磨辊硬磨磨环，那动静，厂里工人还以为地震了。
振动大、噪音高——有时候根源压根不在磨机本身

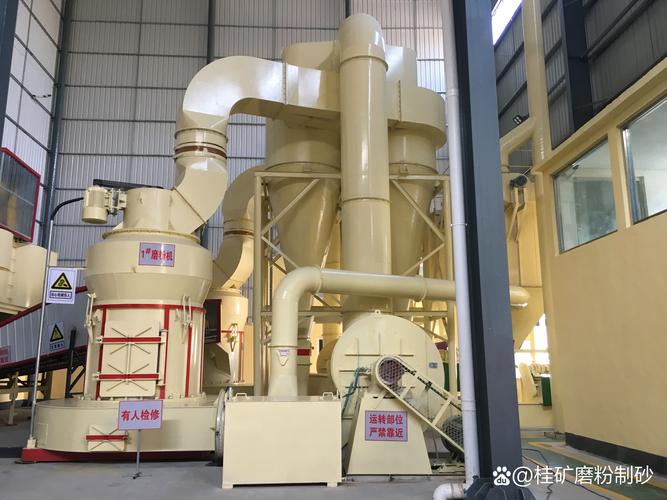

机器一抖，老板就骂装机工。但真别急着背锅。有一次我爬到一台刚调试的磨机上面，发现地脚螺栓被混凝土埋了半截——因为土建施工的人偷懒，预留孔没清干净就浇二次灌浆，机器硬被撑着，上电不抖才怪。还有些情况是风机。风选系统不顺，分析机转速和风量不匹配，造成内部气流紊乱，物料反复冲撞分级叶轮，那噪音，不是磨机发出来的，是管道和蜗壳在共振。再一个，铲刀。很多人以为铲刀就是铲物料而已，但它位置不对，或者磨损后没及时换，物料送不到磨环和磨辊之间，就会引起空磨冲击，那种敲击声，听着心疼。
问：雷蒙磨振动大，常见检查顺序是什么？
答：别上来就拆主机。第一步，拿测振仪在基础上、减速机、磨室上下都测一遍，确认震源。基础振动多，查地脚和垫铁；只磨室振动，查磨辊是否卡死或轴承损坏；如果连管道都震，查风机叶轮平衡和风门开度。很多情况是物料太硬或进铁，把铲刀打变形了，造成不均匀刮料，间接引发振动。
问：产量突然下降，电流也不高，大概啥原因？
答：多半是风路堵了或者分级出问题。先关风门，用手动盘一下分析机转子，看是否灵活——有时候细粉回料堵在叶片间，阻力变大，实际分级粒径变粗，合格粉出不去，在机子里死循环。再检查磨辊压力，如果是弹簧加压的，看弹簧有没有断或预紧力不够。还有个小概率但碰到过：铲刀提料不到位，料都堆在下壳，没参与研磨。
细度控制：别光盯着分析机转速
搞细度，95%的人只会调分析机变频器。诚然，转速越高细度越细——但有个盲区，风速不匹配的话，调死也没用。你想啊，系统风量太大，大颗粒都被强行抽上去了，分级叶轮根本挡不住。反之风量太小，产量上不去，而且物料在机内停留时间太长，过度粉碎，细度是细了，但粒度分布变得很窄，下游客户反倒不满意。实际经验，对于常规400目左右的细度，分析机频率在35-40Hz，风机风门开度60%左右是比较经济的组合，但具体得看物料密度。还有磨辊间隙，如果磨损了没及时调，研磨区变小，细粉少，粗颗粒多，这时候光提转速没用的。
我记得有年夏天特别潮，一个钙粉厂死活出不了400目以上的粉，换磨辊、清管道都没用。最后发现是原料水分太高，磨室内结露，粉料粘附在分级叶片上，造成实际分级不准——所以不要忽略环境因素，高湿地区可以考虑给分级机加保温层或者热风预热。
雷蒙磨这设备，你说它简单？真简单，就是靠碾压、研磨、分级。但你说它好伺候？绝对不。差之毫厘，谬以千里的事儿天天发生。好在大多数毛病都有规律可循，而且老手和新手的区别就在于，老手知道从哪里下手试，而不是盲目大拆大换。就像修车，经验比工具值钱。
买新机的，别光看价格。磨辊轴承用什么牌子、主轴是锻的还是铸的、甚至外壳钢板厚度，这些都直接影响你往后三年的维修费。二手市场更是个坑，有的用了十几年的老磨，壳体磨穿了焊补过，你根本看不出来，一上负荷就开裂。所以啊，哪怕多花点钱，找个懂行的人去验机，绝对值。
