一把探头扫出“扇形视野”
说实话，刚入行那会儿，我对相控阵这东西真有点不屑——不就是一堆晶片排排坐，用电子延时搞声束偏转嘛，教科书上都写烂了。直到有一回在现场，看见同事用一把直探头，硬生生把一块厚壁管道环焊缝扫得跟切片面包似的，扇形图像里缺陷的轮廓清晰得吓人，我才后知后觉：这把看起来平平无奇的探头，暗藏的是一套声场“手电筒”魔术。
传统超声？那就像拿着单束激光笔在黑屋子里摸索，一不留神就漏掉要害。相控阵呢，好比同时打开好几盏聚光灯，还能随时调整角度，焊缝根部未焊透、坡口边缘的裂纹、中间层的夹渣……想藏？门儿都没有。✅ 尤其是声束可以“拐弯”这招，对形状诡异的角焊缝和T型接头来说，简直是降维打击。
相控阵探头内部晶片阵列排布图
不过话说回来，也别把它神化。频谱分析一开，噪声信号混在里头，乍一看跟真缺陷似的——我们就曾经被一个耦合剂干涸导致的“伪分层”耍得团团转，差点让甲方把整条管线给刨了。❗
现场那些哭笑不得的事
工业现场永远有惊喜。一次在零下十几度的罐区做PAUT，耦合剂涂上去秒变冰碴子，声束能量衰减得厉害，屏幕上一片雪花。师傅二话不说，掏出暖宝宝往楔块上一贴——您还别说，信号立马就稳了。这种土办法，手册上可不会写。💡
还有一次，年轻检测员按部就班设好聚焦法则，扫查速度也控制得死死的，结果图谱出来，整条焊缝都在“哭泣流泪”——后来发现是扫查架轮子沾了铁屑，导致耦合间隙忽大忽小。这种鬼事，没吃过亏根本想不到。
做无损检测，拼到最后拼的是经验，更是对细节的洁癖。 仪器再智能，终究是人的延伸。

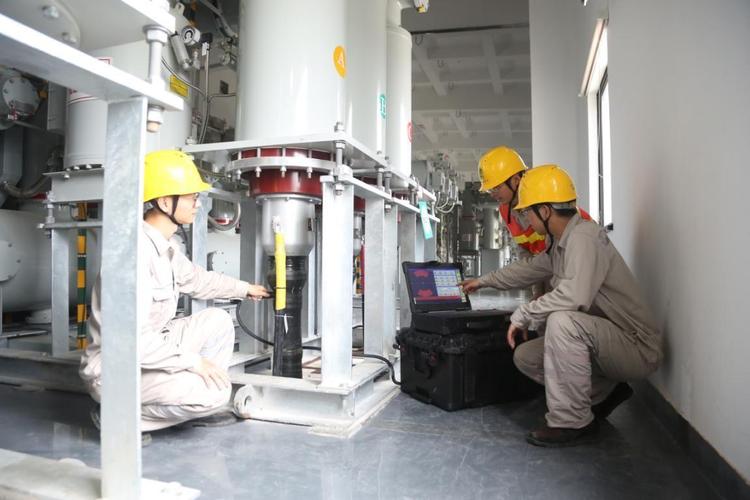

工业现场焊缝相控阵检测操作实景
QA：你最关心的两个问题
QA：你最关心的两个问题
问：相控阵和传统超声到底有啥区别？总不能只是多了块屏幕吧？
答：核心区别在于声束的灵活性和成像的直观性。传统A型脉冲超声，你看到的是一维波形，解读全靠脑补；相控阵能同时生成S扫描、B扫描、C扫描，相当于给焊缝做了个三维彩超。而且声束可以动态偏转、聚焦，对复杂几何形状的适应性甩传统超声好几条街。但别以为就可以无脑操作了——设置参数时，脉冲宽度、增益补偿、聚焦深度只要有一个没调到位，图谱就容易骗人。
问：现场检测时，耦合剂选择有讲究吗？
答：太有了❗ 不同材质、温度、表面状态，耦合剂选不对，结果就差之千里。比如奥氏体不锈钢焊缝，表面粗糙度高，就得选粘度大点的耦合剂，不然气泡夹在中间，声阻抗失配严重。以前我们用机油凑合，发现高温时流动性太大，根本挂不住；后来换专用纤维素基耦合剂，情况好很多。冬天还得考虑防冻，夏天要防干——活脱脱一个化学实验现场。
给新手的几句“不专业”建议
别光迷信证书和理论，实地摸透你的探头比啥都强。每个探头都有自己的“脾气”：有的晶片灵敏度不均，有的楔块磨损后声束角会飘，这些缺陷只有在反复标定中才能发现。另外，图谱分析时，遇到可疑信号，先别急着下结论，敲一敲、摸一摸、换个角度再扫，甚至泼点水——有时候，人肉直觉比算法更可靠。
无损检测这行，越做越觉得自己无知。前几天看一篇论文，有人把相控阵和全聚焦法（TFM）结合，图像清晰得像X光片。新技术迭代这么快，焦虑吗？有点。但更多是兴奋——毕竟，能看清金属内在的每一丝纹理，本身就是一种浪漫。
