说起安全光幕，干我们这行的都不陌生。但真要把它用好，说实话，坑还真不少。上周车间那台压机改造，差点就因为光幕选型失误酿成事故——现在想起来后背还发凉。

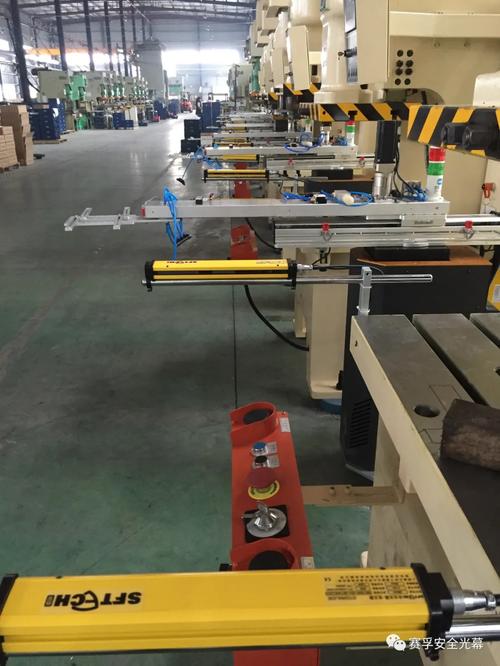

安全光幕安装压机工位现场图
分辨率不是数字游戏，手指和手掌差远了
那台压机原先用的是最普通的30mm分辨率光幕，保护的是整个操作面。结果新换的模具需要工人频繁伸手送取料，手部介入区域非常固定。安全评估时，我提了一嘴“得换成14mm手指保护型”，采购还嫌贵，说“不都是光幕嘛，能挡住就行”。
💡这就是典型认知误区。30mm分辨率的光幕，理论上只能检测到直径大于30mm的物体，人的手指很可能漏过去。而14mm甚至更小的分辨率，才是真正的手指保护。国际标准ISO 13855里对最小检测能力有明确要求，必须根据危险部位的可达距离反推光幕分辨率——不是拍脑袋定的。
不过话说回来，分辨率也不是越高越好。分辨率太高，比如10mm，光束密集了，抗干扰要求也高了，成本翻倍不说，现场粉尘、水雾一多，误停机让你调到崩溃。所以这事儿得权衡，对吧？
安装距离算不对，安全光幕就是个摆设
那次调试，我把安全光幕换成14mm后，还特意重新算了一遍安装距离。因为标准公式里涉及响应时间、机床超程这些变量，稍微疏忽一点，实际安全距离就不够。
> 计算公式其实很简单：S = K × (t1 + t2) + C，其中K是接近速度（通常取1600mm/s或2000mm/s），t1是光幕自身响应时间，t2是机床从收到停机信号到完全停止的时间，C是附加距离，和分辨率相关（分辨率≤40mm时，C=8×(d-14)，d为分辨率）。
❗但很多人不知道的是，如果光幕不是垂直安装，或者保护区域有倾斜，公式还要修正。更坑的是，有些国产光幕的响应时间虚标，我就见过标称10ms实际上电测试有20ms的——这多出来的10ms，按公式算就要增加至少十几毫米的安全距离，万一工人站位靠前，手指直接就冲进危险区了。
问：那怎么验证光幕响应时间是不是虚标？
答：最直接的办法是用高速摄像加光电开关同步测试，或者用专用的安全光幕测试仪。简单点，拿一个已知响应速度的标准光栅做对比，用示波器抓停止信号时间差。当然，买大品牌如Sick、Keyence、Omron，参数相对可靠，不过价格也摆在那儿。国产的有些新锐品牌其实也不错，比如科瑞、意普，性价比高，但一定要实测确认。

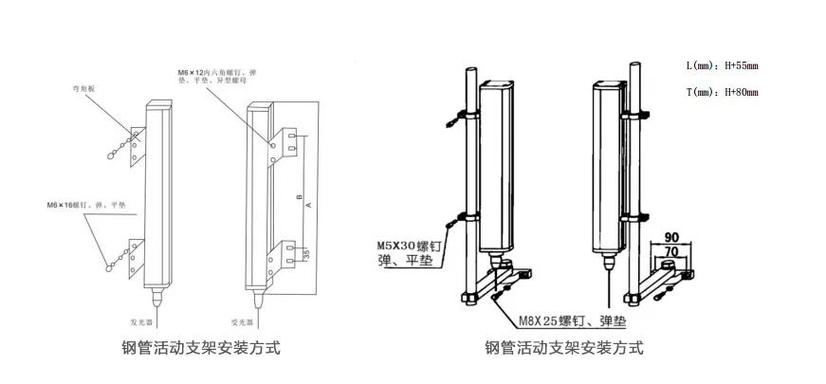

安全光幕安装距离计算示意图
单束光还是多束？区域保护有门道
去年给一条机器人码垛线做改造，要用安全光幕做区域保护。当时为了省钱，想用一组三光束的光幕直接围起来。结果现场一模拟，机器人动作范围大，操作员可能从光束上方或下方钻进去。最后没办法，加了L型安装支架，用两组光幕交叉覆盖，再加一个水平安装的光幕做底部防护。
这种情况如果用安全激光扫描仪更合适，但成本压力大。所以安全光幕的选型，其实要从机械结构、人员流动路径、操作习惯多角度考虑，不是简单买个“门帘”一挂就完事儿。有时候，我甚至会故意在光幕死角贴个警示标识，临时凑合，但终究不是长久之计。
问：光幕被遮挡后，要不要复位？自动复位安全吗？
答：看情况。如果是全防护围栏通道，人一旦进入区域，遮断光幕就停机，必须手动复位（如按下复位按钮）才能重启，防止二次伤害。但有些场合，比如压机正常生产过程中，物料遮挡光幕是正常的，就可以设成自动复位，前提是光幕被遮挡时危险运动必须立即停止，并且重新启动符合安全逻辑，比如要双手按钮确认。我们通常用安全继电器或安全PLC来搭这个逻辑，光幕的OSSD输出直接进安全回路，一点不能马虎。
> 别忘了，光幕的OSSD输出是双通道PNP常闭，一定要用安全等级的输入模块来读，普通的PLC数字输入模块可不行——安全完整性等级不够！
说到这，突然想起之前用的一款国产光幕，竟然直连PLC输入I/O，调试时发现一但外部线路短路，PLC就检测不到遮蔽信号——这简直是谋杀。后来全部换成带短路保护的安全继电器，双重冗余。所以，看似简单的安全光幕，背后是整套安全控制系统设计，绝不是接个24V电源、连个继电器就能了事的。
现场环境是最大变数
现场环境是最大变数
车间里强光、弧焊、变频器干扰，都会让安全光幕发神经。有次冲压车间一个老光幕，一到夏天空调压缩机启动就闪红灯，查了好久才发现附近变频器的高次谐波干扰。后来加磁环、单独接地才解决。
❗建议选型时一定要看光幕的抗光干扰指标，比如能抗多少lux的光强度，有没有防频闪灯干扰功能。用在焊接工位，还要考虑滤光片防焊渣。如果多套光幕近距离安装，容易互相串扰，现在有些光幕带光束编码或主从同步功能，能避免这个问题——这个钱别省。
最后聊点感性的：安全光幕这东西，平时没人在意，甚至操作工还嫌它碍事。但真到了关键时刻，它得绝对可靠。我曾经见过一个女工手指骨折，就因为光幕失效——那种心理冲击，比任何技术参数都深刻。从那以后，我经手的安全光幕项目，宁可保守一点，绝不给“差不多”留余地。
安全光幕，选的是参数，守的是命。
