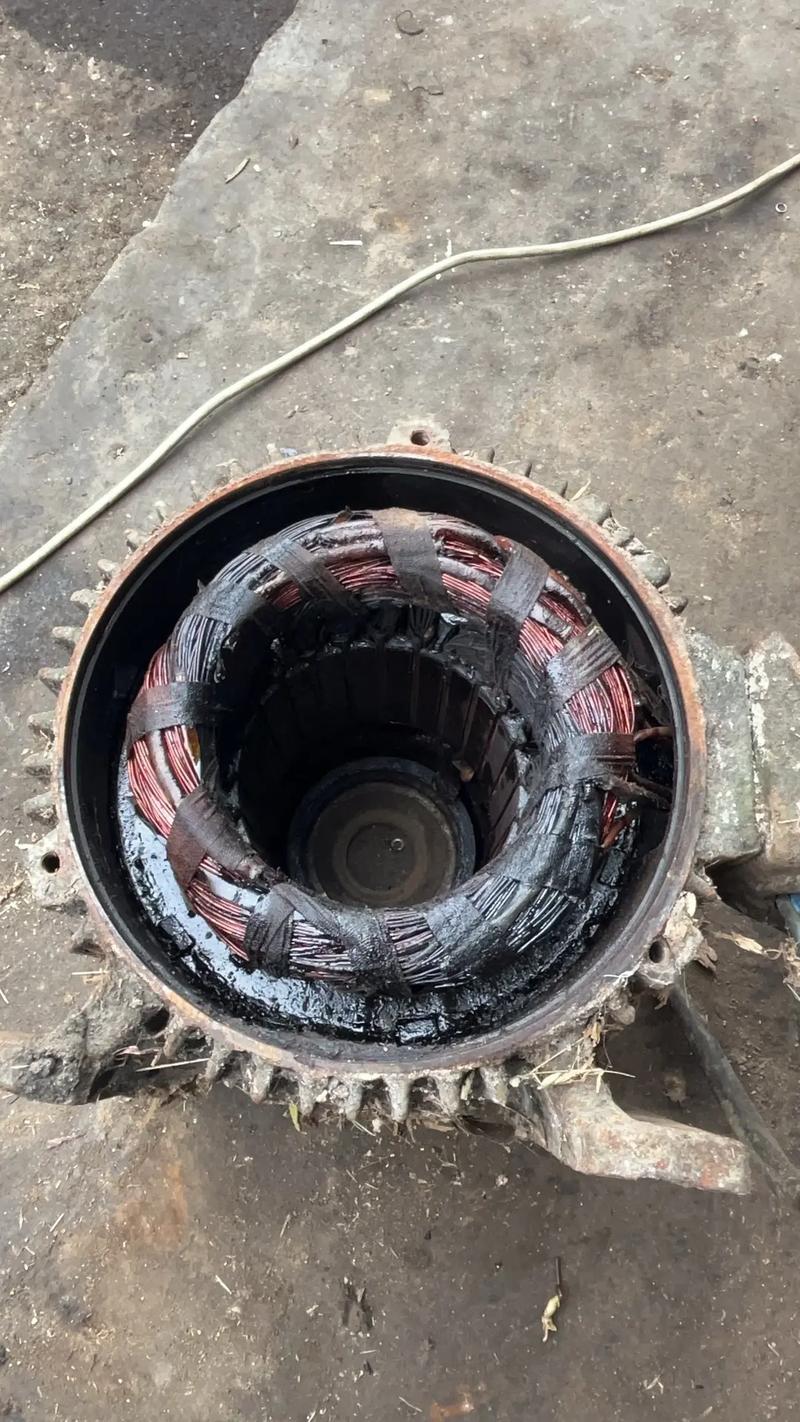

干这行二十年了，提起工业电机修理，我脑子里最先蹦出来的不是枯燥的原理，而是一股焦糊味。对，就是绕组烧毁那种特有的、混杂着绝缘漆和铜氧化的刺鼻气味。说实话，这味道比任何理论都让人印象深刻。有一次半夜抢修，一台200千瓦的直流电机，现场拆开一看，换向器表面都烧成了麻子脸，电枢绕组端部像被火燎过的头发——当时心里就咯噔一下，这玩意儿没救了？但老板盯着我，车间主任也盯着我，生产线停一小时就是几万块。硬着头皮上呗。
故障诊断：别急着拆，先“望闻问切”
现在很多年轻技术员一上来就插测试仪，看波形，频谱分析一套一套的。我承认仪器有用，但真的，经验手感更关键。上次一台进口电机，变频器驱动，老是报过流。他们又是查编码器又是调参数，折腾两天没搞定。我去摸了一下电机外壳，温升不均匀，一侧烫手，一侧只是微温。当场判断是冷却风路堵塞，拆开风罩，果然散热槽被棉絮堵死了大半。就这么简单。因为风路不畅导致局部过热，绕组绝缘电阻下降，漏电流大，变频器当然跳闸。你说这需要示波器吗？需要的是长年累月摸电机的手。
说到诊断，我总结了一个套路——老中医的“望闻问切”。
望：看外观。有没有裂纹？端盖是否变色？螺栓有没有松动？出线盒有没有爬电痕迹？这些细节往往直接指向故障点。
闻：开机或者刚停机时闻。焦味来自哪里？轴承过热的油脂味和绕组烧焦味完全不同，前者带着一股机油烤干的味道，后者则是化学品燃烧的恶臭。有时候还能闻到臭氧味，那是高压电机电晕放电的特征。
问：问操作工。机器什么时候开始异常的？声音变化？负载情况？最近的保养记录？有一次工人说电机有时候会“跳一下”，我立刻想到可能是转子断条，因为异步电机断条后转矩脉动，会周期性抽动。拆检果然如此。
切：用手背快速触碰（注意安全！先确认外壳接地良好，且电机停机）。温度分布、振动程度，手背比手掌敏感得多。然后才是用绝缘摇表、电桥、匝间测试仪等深入检查。
不过话说回来，现在的电机越来越精致，维修反而更难了。比如伺服电机，定子马马虎虎还能重绕，转子上的永磁体一旦退磁或脱落，你根本没法粘回去，磁场性能根本不达标。这类修理，很多时候就是换新，或者找原厂。说到底，工业电机修理这行，经验在贬值，标准化组件在逼我们转型。
修理实操：细节决定成败，有些钱真不能省

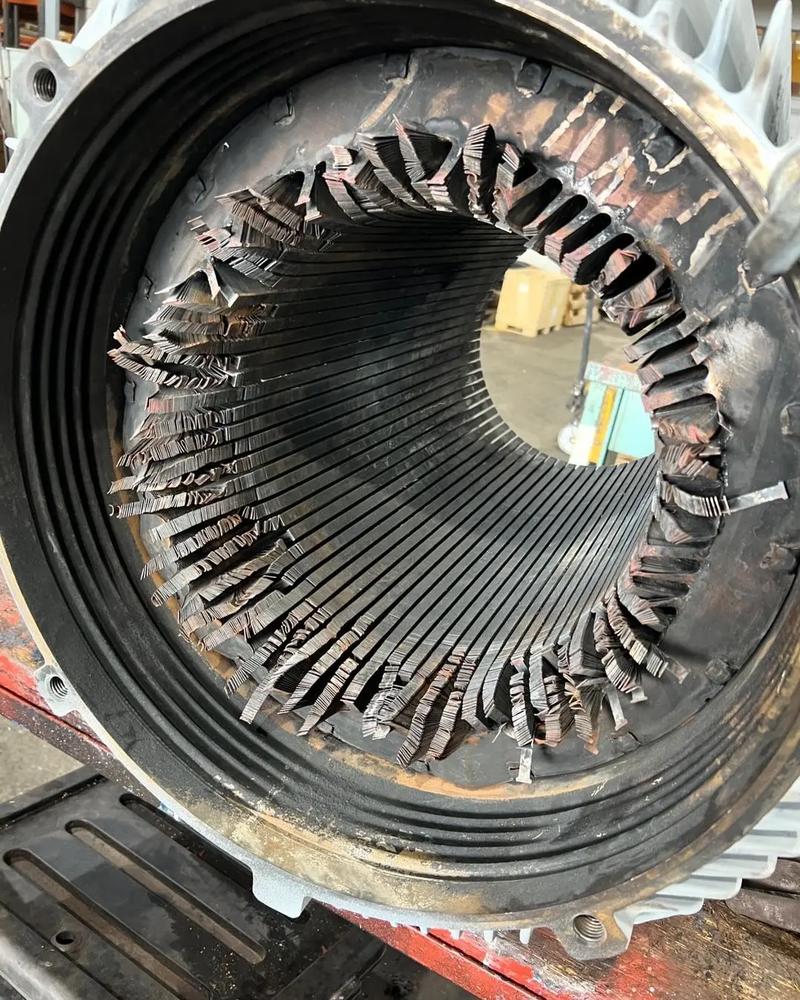

说到具体修理，绕线模、绝缘纸、绑扎带这些，每一样都有讲究。我见过最离谱的，是一个小作坊给一台315千瓦高压电机重绕，居然用B级绝缘材料替代原设计的F级。用了不到一个月，又烧了，整个转子都刮擦到定子铁芯，彻底报废。老板还振振有词：“客户压价啊，我有什么办法？” 这就是行内老鼠屎。工业电机修理，绝缘等级绝不可降。F级绝缘按B级温升考核，那是设计裕量，你用B级材料硬上，寿命就是天壤之别。
另外，浸漆工艺太容易被忽视了。现在环保查得严，很多人不用有溶剂漆，改用水性漆，烘干不透就是定时炸弹。有一次我接手一个修理活儿，定子绕组重绕后运行半年，匝间短路。拆开看，槽内漆膜根本没固化完全，像胶水一样粘手。这种电机，满负荷运转时温度一上来，漆就软化，导线互相摩擦短路。我坚持用两次浸漆、滴漆加旋转烘箱的设备，成本是高一点，但返修率几乎为零。这中间省的钱，比起停机损失，算个屁啊？

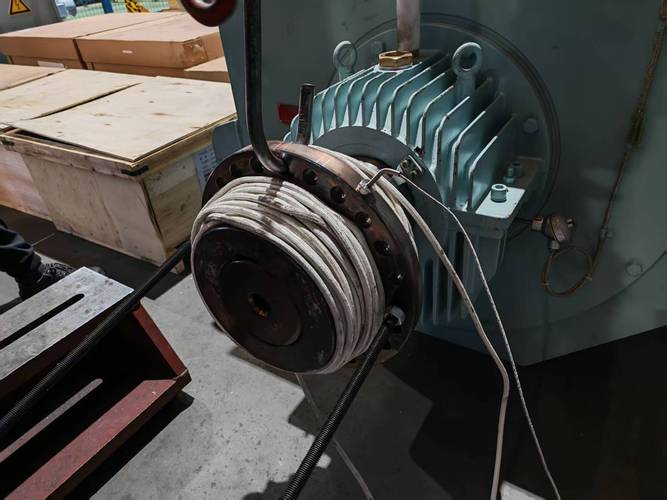

轴承更换也是重灾区。有些修理工用二锤砸轴承，我看着都心疼。热装、油煮、感应加热，哪样不行？非要用蛮力，导致轴承滚道产生微小压痕，运行时噪音加大、振动加剧，几个月又坏了。所以，工装和工艺规程才是修理厂的核心竞争力。别信什么“修得快就是高手”，那是作死。
有一回，我遇到一个奇葩问题：修好的电机出厂测试一切正常，到现场就振动超标。反复查对中、地基、连轴节，都没问题。最后怀疑是运输中转子变形？不可能，转子我们做过动平衡。打开轴承盖，发现轴承内圈与轴颈配合过松，有旋转摩擦痕迹。原来上次修理时，车床修轴颈削过了头，我们装轴承时没检测配合公差，电机在实验室空载没事，带上负载后配合面滑动，引发振动。最后打麻点、刷镀增径才解决。这教训告诉我，尺寸链和公差永远要拿千分尺说话，不能凭手感。
问与答：你最关心的几个问题
问：工业电机修理后，能效会下降吗？怎么保证不比原来差？
答：这是最常见的顾虑。坦白说，如果只是常规更换轴承、修复风扇等机械部件，能效基本不变。但要是重绕绕组，确实存在风险。影响能效的核心是铜耗和铁耗。铁耗基本不变，因为铁芯不会动。铜耗就全看绕组工艺了。如果匝数缩短、线径改细、绕线不整齐导致端部过长，电阻增大，铜耗就上升。所以，必须严格按原设计数据重绕，匝数、线径、并联路数、节距一个都不能错。另外，维修后要做空载试验和负载试验，测电流、功率、温升，对比铭牌数据和出厂报告。我们有套规矩：效率下降超过1.5%就要重新检查绝缘处理和线圈数据。所以，找靠谱的修理厂，他们应该有试验平台和责任心。
问：高压电机和低压电机修理，差别在哪里？为什么价格差那么多？
答：因为绝缘处理天差地别。低压电机（通常690V以下）绕组主要靠浸渍漆和槽绝缘薄膜，修理相对简单，成本较低。高压电机（6kV、10kV）要复杂得多：首先线圈要包防晕，防止电晕腐蚀绝缘；其次绝缘包扎层数多，云母带要半叠包好几层，每层都得刷漆，还要真空压力浸渍（VPI），整个工艺周期长，能耗大，材料贵。而且高压电机绕组往往是成型线圈，坏了可能只换一部分，但找旧线圈匹配、焊接、绝缘恢复，技术要求极高。加上高压试验设备昂贵，安全风险大，所以修理费可能是低压电机的几倍甚至十几倍。值不值？绝对值，买台新高压电机几十万起，修一下几万块，能再用五六年。
现实困境：修理还是换新？会计说了算
现在很多厂子，设备部提修理计划，财务部直接砍掉，说买新的折旧更划算。我承认，有些小电机，包括国产的Y2系列，修一次的成本超过新机价格的60%，那确实没必要修了。但大型特种电机、进口电机、非标电机，你换新？采购周期半年，价格翻倍，甚至厂家停产了。这时候，工业电机修理就是救星。比如前年一台德国老牌子的挤塑机主电机，直流400kW，原厂早就没有这个系列了，换整套驱动系统要三百多万。我们硬着头皮大修，电枢绕组全部换成更高耐热等级的，换向器重车、云母槽下刻，励磁绕组浸漆烘干，花了不过二十万，用到现在依然正常。这笔账，聪明的老板才会算。
但是啊，这行越来越不好干了。年轻人不愿学，脏、累、危险，工资也不高。老师傅一批批退休，手艺带走了。很多故障判断纯靠经验的东西，没有形成系统知识。比如判断电机绝缘寿命，看绝缘纸老化程度，用指甲划一下就知道——纸发脆、掉渣，就差不多该换绕组了；如果指甲压下去还有点弹性，就还能撑。这种手感，怎么教？
还有，备件替代的坑也不少。原装轴承品牌NSK，有人给你换国产杂牌，只要型号对，你也看不出来，但寿命差几倍。我们在维修合同里都写明关键部件的品牌和规格，不写就等着扯皮吧。有些同行耍小聪明，把拆机件清洗一下当新的用，我亲眼见过。所以，选择工业电机修理厂商，查验他们的进货单和库存品牌，比喝顿酒套近乎靠谱多了。
最后吐个槽。现在好多“智能化”诊断产品，吹得天花乱坠。我试过几个，把振动传感器贴电机上，APP就告诉你什么故障。说实话，大部分时候它给的诊断是“可能不平衡、可能轴承故障、可能松动”，一堆可能，还不如我自己拿螺丝刀听呢。并不是否定新技术，而是这些所谓的AI模型，训练数据都是实验室的理想工况，碰上灰大、潮气重的车间，传感器漂移、干扰就傻眼了。所以，基础诊断还得靠人，高级分析才用仪器辅助。
工业电机修理，终究是一门手艺活，也是良心活。修的是一台电机，背后连着整条产线，连着工人的生计，甚至连着安全事故。干这行的，得有点敬畏心。别为了省几个材料钱，把风险留给别人。唉，啰嗦了这么多，该去车间了，那台630kW的磨机电机今天要试车，希望振动值别超。
