我当时就火了。扯开一看，密封圈装反了。就这么个小细节，整批货差点被客户退掉。说实话，防水接头这东西，看着简单，真用起来全是学问。选型不对？漏水。安装马虎？漏水。哪怕你螺丝拧得过紧，都可能把密封圈挤变形，反而失掉防护。
别以为“防水接头”三个字就能搞定一切。很多工程师拍脑袋就选，结果调试阶段就冒烟。今天不写教科书，就聊点车间里那点事儿。
IP68 = 万事大吉？❌ 别被数字忽悠了
先说说最常见的坑：只看IP等级。IP68确实牛，但你知道它测试条件是啥？通常是在静止的常温水里泡一段时间。可你的设备可能要经历温度冲击、油污、振动……这时候，IP68可能就跟纸糊的一样。

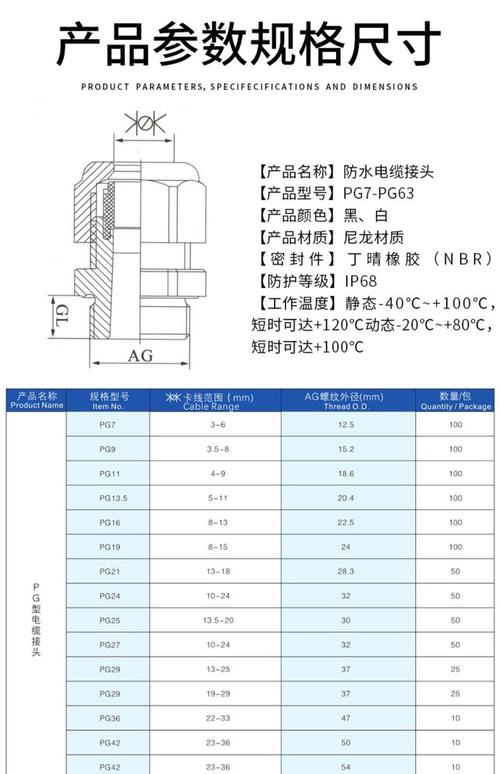

我记得有次给机床配套，用了某大牌的IP67金属防水接头，结果没仨月就进水。排查发现，现场有切削液，那种弱碱性液体对密封材料的腐蚀性极强。普通丁腈橡胶(NBR)泡几天就溶胀，密封失效。后来换成氟橡胶(FKM)，多花了点钱，但问题根治。所以选型时，化学兼容性远比数字重要。你得查材料兼容表，看你的密封圈、壳体能不能扛住现场的化学品。
还有温度。标注 -40°C~100°C，那是材料不坏。但弹性呢？零下二十度，NBR硬得像石头，根本没法补偿热胀冷缩。所以低温工况，得用硅橡胶。
问：电缆外皮和接头密封圈总是不匹配，怎么破？
答：别笑，这个坑我踩过三次。电缆外径明明在接头适配范围内，可就是锁不紧。后来才发现，电缆是异形的，或者外皮太滑。这时候需要看接头的密封结构。如果是简单的平垫圈，很容易滑脱。最好选带多唇密封的，它能像手指一样抱紧电缆。还有个窍门：如果电缆较软，可以在夹紧处缠一两层自粘胶带，增加摩擦力。但记住，千万别缠太厚，否则锁紧螺母拧不上，硬拧就会滑丝，整个接头报废。❗
安装：力矩扳手不是摆设
很多工人师傅喜欢凭手感，“拧不动为止”。结果呢？要么松了漏水，要么紧了压裂密封圈。尤其是塑料材质的防水接头，扭矩过载直接开裂。我强烈建议，每个规格配个定扭扳手。厂家给的扭矩值要严格执行。比如某款M20的尼龙接头，锁紧力矩也就2.5Nm，手劲稍微大点就超了。
还有个细节：组装顺序。有些接头是分体式的，密封圈、锁紧环有先后。装错顺序，密封圈会被切坏。拆下来一看，一圈圈的碎屑。所以，💡 第一次用陌生型号时，务必读图纸。花五分钟看剖面图，省得后面拆线重做。
问：为什么我的防水接头用了一段时间后，螺纹处生锈卡死？
答：两种可能。一是材质选错。在潮湿或户外环境，你用镀镍铜，但没注意镀层质量，针孔缺陷导致基材腐蚀。二是电偶腐蚀。如果接头是黄铜，而机箱是钢板，在潮湿环境下形成原电池。这时候需要在螺纹上涂导电膏或防咬合剂。市场上那种白色膏状的防卡剂，一支几十块，能省你几百块的维修费。记得定期检查，特别是经历台风季之后。
金属 vs 塑料：不是越贵越好
很多人迷信金属接头，觉得结实。但在某些地方，塑料反而更优。比如高盐雾的海边，金属镀层再厚也难免腐蚀，而品质好的PA66（尼龙66）加了玻璃纤维，耐候性极好，还轻。不过尼龙怕紫外线，长期暴晒会变脆。所以户外用要选抗UV配方，或者加装防护罩。
另外，金属接头有个隐藏风险：导电。如果内部绝缘处理不好，金属屑掉进去可能引起短路。在敏感电子设备里，我一般推荐塑料，或者带内绝缘涂层的金属款。
还有一个容易忽略的点——穿墙安装。有些设计师把接头直接拧在薄板上，不加垫片。结果应力集中在螺纹根部，接头断裂。务必在内外侧都加平垫和弹垫，分散载荷。✅
写在最后：养成留“缩进空间”的习惯
我见过最离谱的设计：接头安装位置太密，手都伸不进。扳手根本没空间转动。后来只好把隔壁的接头全拆了，重新布局。所以，布置接头时，务必考虑安装空间和工具操作距离。至少留出扳手旋转的60度空间，或者用万向节转接杆。
总之，防水接头不是标准件拿来就用。它需要你根据线径、环境、化学、温度甚至安装姿势去综合判断。下次选型，别只盯着价格和IP数字。多想想现场，那些看不见的腐蚀、振动、温度变化，才是真正决定接头寿命的关键。
