原理：为什么不用电也能沉积金属？

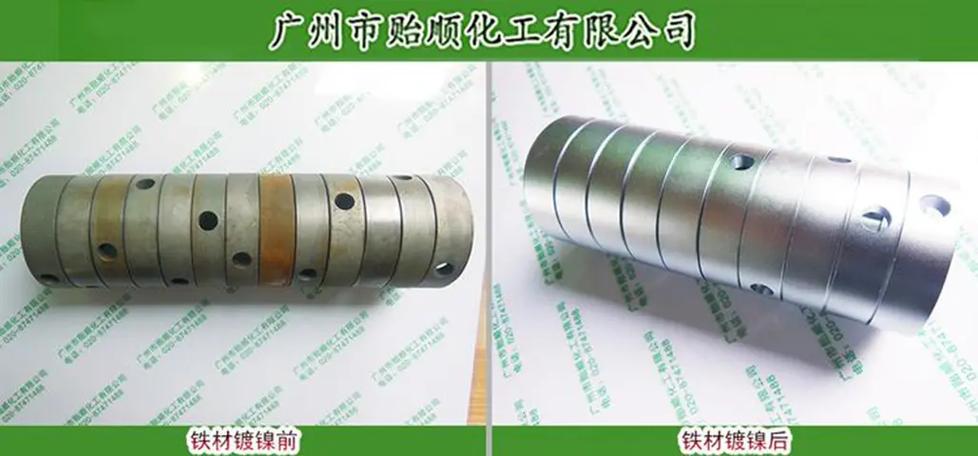

秘诀在还原剂。以最经典的化学镀镍为例，次磷酸钠在高温下把镍离子还原成金属镍，同时自身氧化成亚磷酸。整个反应在催化表面发生，一旦启动，镀层会持续增厚——自催化，懂吧？不像电镀，那些犄角旮旯电流根本到不了。化学镀呢？深镀能力好得离谱，盲孔、内腔，只要溶液能进去，镀层就能长上去。 我第一次见识这玩意儿的魔力，是给一个阀门内腔做防腐。电镀试了三次都失败，死角总是漏镀。换成化学镀镍，啧，拿出来那一刻——完美。那时候我就知道，有些工艺，天生就是为复杂形状而生的。
化学镀 vs. 电镀：谁更胜一筹？

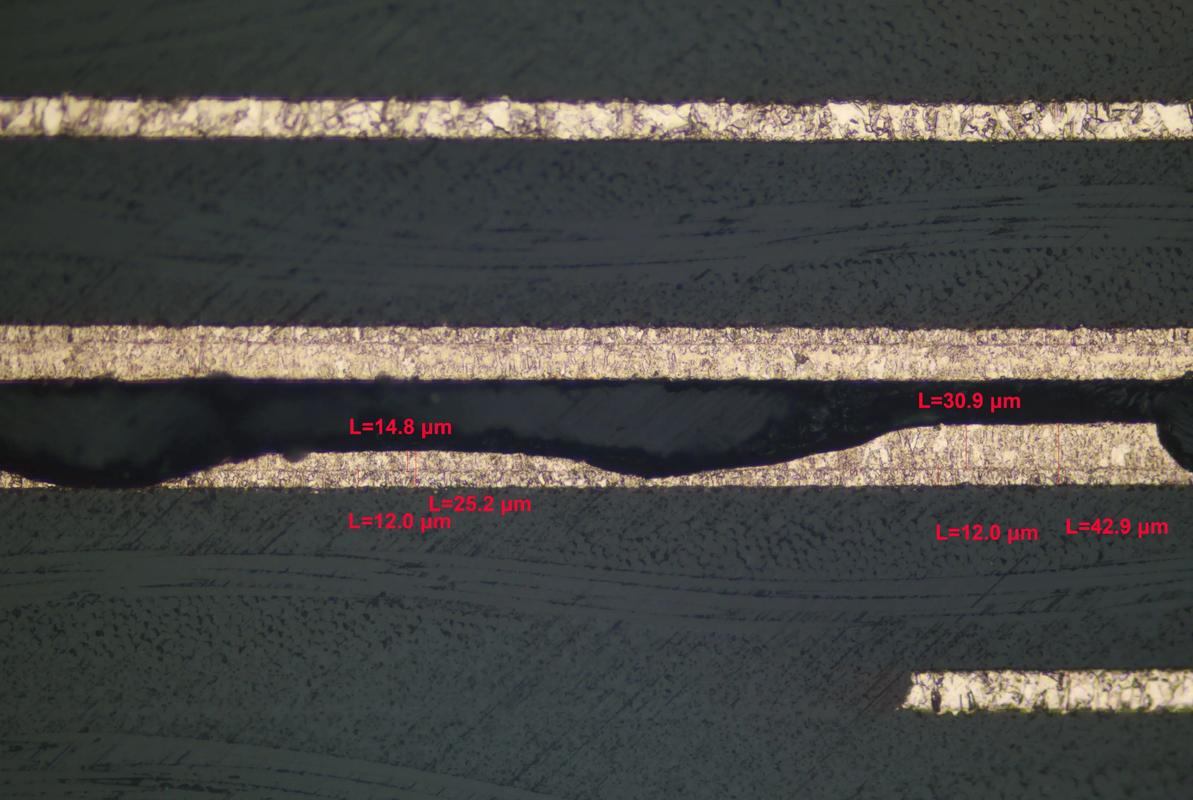

问：化学镀和电镀到底有什么区别？我该怎么选？ 答：这个问题能吵三天三夜。简单说：电镀靠直流电，沉积速度快，成本低，适合大批量简单件。但它致命弱点——电流分布不均，导致边缘厚、凹陷薄，甚至烧焦。化学镀则是“雨露均沾”，厚度极其均匀，哪怕你零件长得像毕加索的雕塑也没问题。代价呢？镀液寿命短，成本是电镀的3-10倍。所以，选谁？看需求：要精度、耐腐蚀、复杂形状，选化学镀；要便宜、大路货，选电镀。哦对，化学镀镍的硬度天然就高，热处理后甚至超过硬铬，这点电镀拍马也追不上。 问：化学镀镍和化学镀铜，应用上有什么不同？ 答：正好，一个是防护，一个是功能。化学镀镍（Ni-P合金）主打耐腐蚀、耐磨，石油、化工、汽车发动机零件上随处可见。化学镀铜则不同，它主要用在印刷电路板（PCB）的孔金属化——让绝缘的孔壁变成导电体，不然你的双面板层间怎么联通？有些场合还会用到化学镀金，贵是贵，但抗氧化一流，航天连接器上经常看见。
应用：从车间到外太空
实战经验：如何避免翻车？
干了这么多年，踩过的坑比走过的路还多。分享几条干货，新手少走弯路： – ✅ 前处理是亲爹：除油、酸洗、活化，一步不能省。特别是铝合金，必须用锌酸盐处理，否则镀层压根挂不住。 – ✅ 镀液维护要命：化学镀镍液动不动就“自分解”，突然整槽发黑报废。怎么办？稳定剂要精准，温度控制要稳，过滤要勤。我一般建议连续过滤，别心疼那点泵钱。 – ❗ 别迷信理论厚度：供应商说沉积速率20微米/小时，你信一半就行。跟零件形状、装载量、老化工况有关，实际往往打八折。 – 💡 后处理别忽略：需要高温耐磨？镀后热处理（400°C左右）把硬度提到HV1000以上。需要耐蚀？钝化封闭必须做。 有人问我，化学镀会不会被淘汰？开玩笑。工业越精密，零件越复杂，化学镀的需求只会越旺。不过，环保压力是个坎——含磷废水、重金属排放，处理起来真要命。现在有研发无磷配方，比如化学镀镍硼，但成本高，推广慢。未来嘛，我赌环保工艺一定会突破。 最后说句掏心窝的：别把化学镀当成万能药。该用电镀的时候别硬上，钱不是大风刮来的。但当你遇到异形件、高要求的内腔涂层，它就是你唯一的光。
