一、别上来就问“能打多少焦耳”
说实话，每次接到采购的电话，十有八九开口就是“你们有没有300焦耳的冲击试验机？” 我听了只想叹气。焦耳数当然重要，可冲击试验这事儿，真没这么简单。举个例子，测个薄膜塑料，你用300J摆锤？——那不是杀鸡用牛刀，是直接打烂都看不出数据波动。

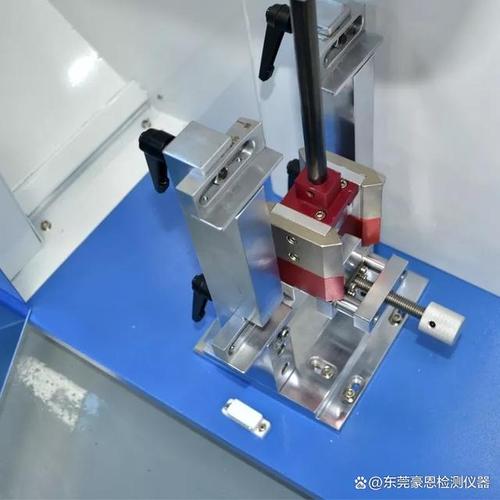

冲击试验机按原理分，无非就那么几种：摆锤式、落锤式，还有更小众的拉伸冲击。摆锤里头又分简支梁（夏比）和悬臂梁（悬臂梁英文是Izod，别搞混）。金属材料大多用夏比冲击，因为标准就是这么定的——GB/T 229、ASTM E23。可有些人拿金属冲击机去打塑料，结果曲线不对，还怪设备不行。塑料冲击有专门的标准，比如ISO 179、ISO 180，你拿个300焦耳的摆锤，就算换上小量程锤，摩擦损耗和风阻都会吃光你的精度，数据飘得亲妈都不认识。
二、选型关键不在参数表，在样品
参数表当然要看：最大冲击能量、摆锤预扬角、冲击速度、支撑间距……但真正决定你买回去能不能用的，是你要打的样品。我见过最离谱的，一个做航空复合材料的用户，买了台标准金属冲击机，结果试样太薄，一打就振颤，吸收能量曲线全是毛刺。最后只好退机，重新订制台小能量、高速采样的仪器化冲击机。
💡 所以选型前，先搞清楚三件事：
1. 试样是金属还是非金属？或者说——脆性还是韧性？
2. 试样尺寸和缺口形状？（V型、U型、无缺口？厚度多少？）
3. 需不需要低温试验？比如测钢的韧脆转变温度，那深冷箱是必备。

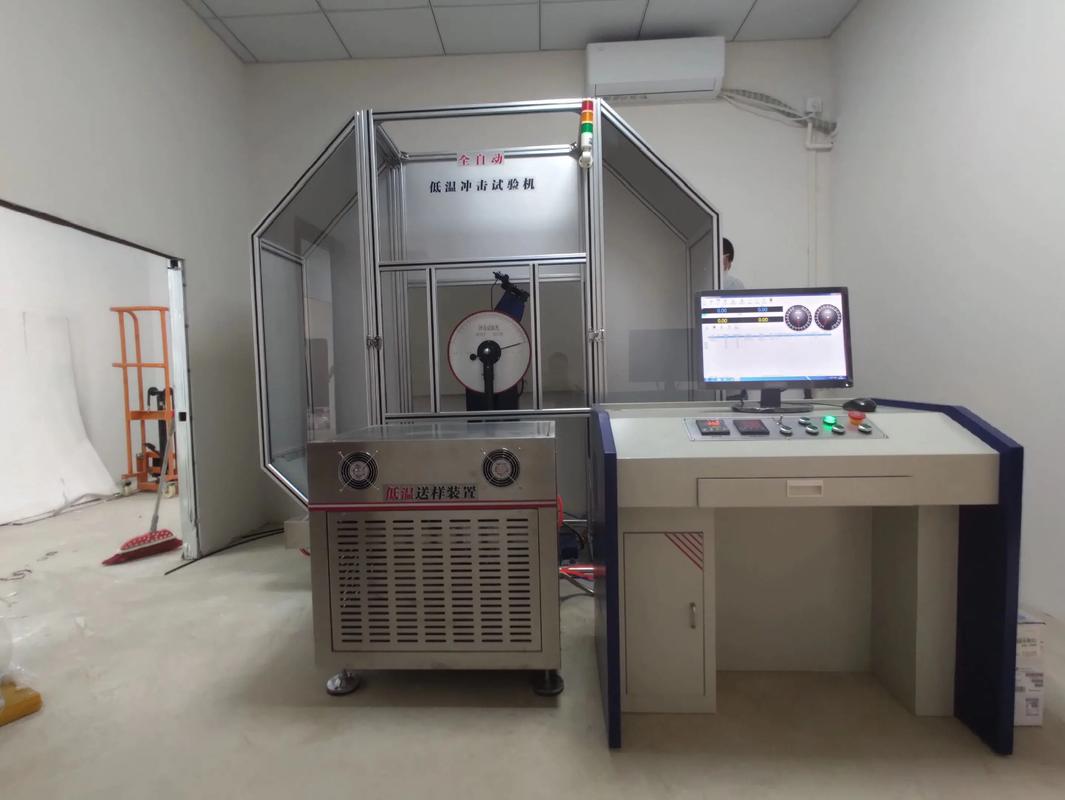

这儿有个坑，低温冲击试验，不是把试样扔液氮里泡一会就完事。过冷度、转移时间严格到秒，不然温度偏差个几度，数据能差出一个数量级。好的冲击机往往配有自动送样系统，从低温槽到打击点在5秒内完成——这是标准硬性要求。
三、那些让你抓狂的现场问题
问：为什么我同一批试样，冲击吸收能量能差一倍？
答：排除材料不均，大概率是缺口加工问题。夏比缺口要求：根部半径0.25mm，角度45°，底部无加工硬化层。很多人用普通铣刀草草拉一下，毛刺都不去，应力集中完全不同。❗强烈建议：缺口用专用拉床或慢走丝线切割加工，然后用体视显微镜检查。另外，试验机砧座间距对不对？摆锤刃口半径有没有磨损？这些细节不注意，重复性永远别想好。
问：仪器化冲击机到底值不值得上？
答：看需求。如果只是做简单合格判定，指针度盘式就够，便宜，耐造。但如果你搞研发，想分析裂纹形成和扩展的能量，想看出力-位移曲线，那必须上仪器化。它能扑捉到脆性材料的裂纹不稳定扩展点，韧性材料的屈服载荷……这些数据对失效分析就是黄金。只不过，仪器化冲击机对摆锤的刚度、传感器响应要求极高，国内有些小厂的产品，传感器贴得不好，振荡干扰大到没法看曲线，这点要小心。
四、维护保养，别等数据飘了才哭
冲击试验机是相对皮实的设备，但决不是免维护。摆锤的轴承如果不定期润滑，摩擦增大，能量损失就变大。我们遇到过个用户，用了八年没动过，结果实际打击能量比标称低了10%。定期用标准试样校核，或者用测速仪检冲击速度。还有，机架水平度变了也会影响结果，尤其那种落地式、没地脚固定的。
✅ 个人建议：每季度做一次间接校准，用标准试样验证。每年做一次直接校准，利交测力传感器和角度编码器。软件也别忘了更新，特别是仪器化机型，数据采集卡的驱动和滤波算法升级后，判读准确性能提高不少。
最后啰嗦一句——冲击试验不是简单的“打断看能量”，它背后是材料抵抗瞬间载荷的韧性表征，选对设备和操作细节直接关系到产品安全。别图省事，也别图便宜，不然报废的样品钱、耽误的工期，比一台好设备贵多了。
