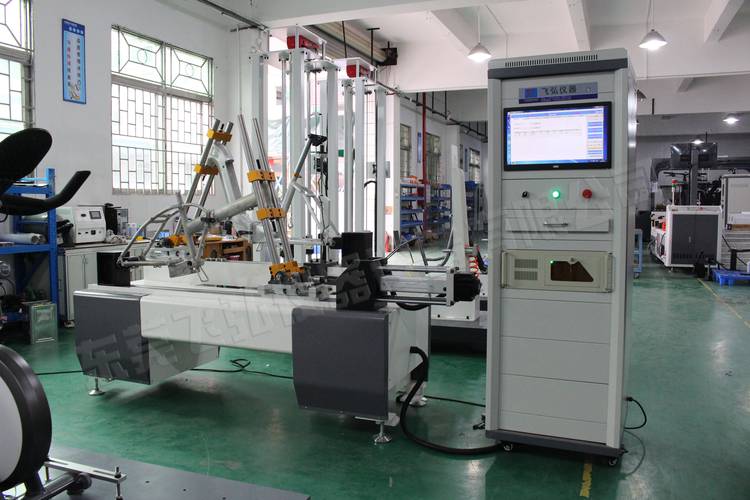

工业试验机这玩意儿，平时看着憨实可靠，一闹起毛病来，分分钟让你怀疑人生。力值不准、位移漂移、同轴度超差…随便一个坑，就够你喝一壶了。最要命的是，测试数据要是出了偏差，小则一批零件报废，大则产品整个断裂失效——责任根本担不起。
校准？你可能一直在做无用功
很多人以为，每天开机跑一遍校准程序就万事大吉了。天真。我见过太多人死磕频率标定，却连力传感器的线性度都没看过。力值到底是真准，还是只在某个区间准？你得拉满量程，分段打点，画个偏差曲线才看得出来。还有那个同轴度——试样装夹偏一丝，应力集中早早就来了，拉伸断口一看，典型的偏斜断裂。这时候你校准一百遍也没用。
再说引伸计，这玩意儿娇气得很。刀口轻微磨损、夹持力稍有变化，应变数据就飘到姥姥家。别问我怎么知道的，盯了一下午引伸计打滑的曲线，眼睛都快瞎了。
问：我每次开机前都校准，为什么力值还是飘？
答：大概率是传感器线性度出了问题，或者干脆是力值三同轴没调好——别迷信自动校准，手动看看零点漂移曲线。有时候，液压油温升导致油液粘度变化，闭环控制压根稳不住，这哪是校准能解决的？先把油温控制在40±4℃再说吧。❗
选型时的三个致命错误
买试验机最怕什么？省钱省出一堆麻烦。见过用0.5级机器硬扛0.3级精度要求的，测出来的数据，客户那边直接给毙了。还有只盯着最大力值，不看试验行程和试验空间的——等到做大变形试验，夹头直接撞到横梁，场面相当尴尬。
另外一个坑：忽略采样速率。测脆性材料，断裂就发生在几毫秒内，采样频率低于1kHz，曲线连个峰值都抓不住，你还分析什么断裂功？这些参数，销售可不会主动告诉你。
高温拉伸配套的高温炉和引伸计更是烧钱的无底洞。温度梯度没控制好，试样还没拉，就已经提前屈服了。你会看到一条诡异的屈服平台，还以为发现了新材料特性——其实只是炉温不均匀在逗你玩。
问：试验机夹具打滑怎么办？

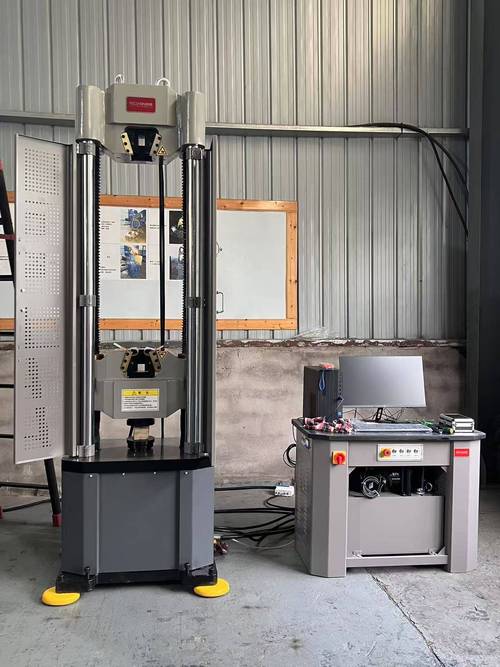

答：换夹块？不，先检查液压油是不是该换了。很多时候不是夹具问题，是夹紧力跟不上。尤其是老式液压夹紧，油缸内泄，压力上不去，夹块自然打滑。测试高强度钢，夹块锯齿磨损得跟老太太的牙似的，你还指望它咬得住？该换就换，别心疼那点钱。✅
未来试验机：智能化是噱头还是真需求？
这几年，“智能试验机”的概念满天飞。远程控制、自动对中、AI数据处理…听着花哨，但底子还是那套伺服闭环。我试过某品牌的自动对中功能，试样一装上，传感器自己找正——确实省力，但价格贵出一辆轿车。
不过话说回来，全自动引伸计这东西是真香。刀口自动跟踪，取放试样不用手动干预，测RP0.2，直接解放双眼。还有视频引伸计，非接触式测量，高温大变形试验必备。上次测铝合金薄板，用视频引伸计直接省去贴标距的麻烦，数据重复性高出不少。💡
但有些“智能”纯粹是噱头。给你一个花里胡哨的云平台，数据自动上传，然后呢？你需要的不是一堆图表，而是异常数据的智能诊断——力值突降到底是打滑还是断裂？横梁抖动是共振还是控制参数不对？这些真问题，目前没几家能解决。

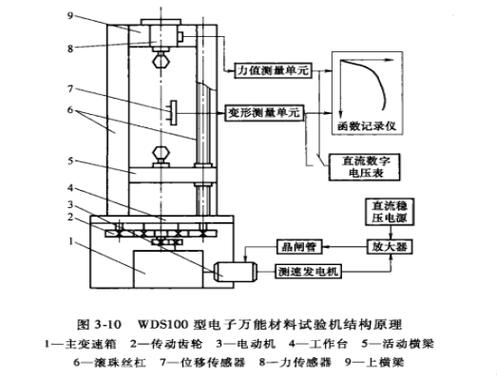

搞试验机的，说到底还是得回归根本：力值、位移、变形三要素的精准可靠。花架子再漂亮，传感器丢信号、伺服抖得像筛糠，谁敢用你的数据发报告？反正我不敢。
所以，下次试验机再出幺蛾子，别急着骂娘。把力值标定证书翻出来，仔细看看不确定度；检查一下液压管路有没有气泡；同轴度是不是该重调了。实在不行，泡杯茶，冷静一下——毕竟，机器不会背叛人，但它会诚实地暴露你所有操作上的疏忽。
