说实话，刚入行那会儿，我真没把工业缠绕机当回事。不就是个转轴的机器吗？后来吃了大亏——一条价值四十万的高压气瓶，因为张力波动直接报废。那种肉疼，啧。从那以后，我对这铁疙瘩才算是真正上心。工业缠绕机，在复合材料圈子里，它就是个印钞机，也是碎钞机，关键看你怎么用。

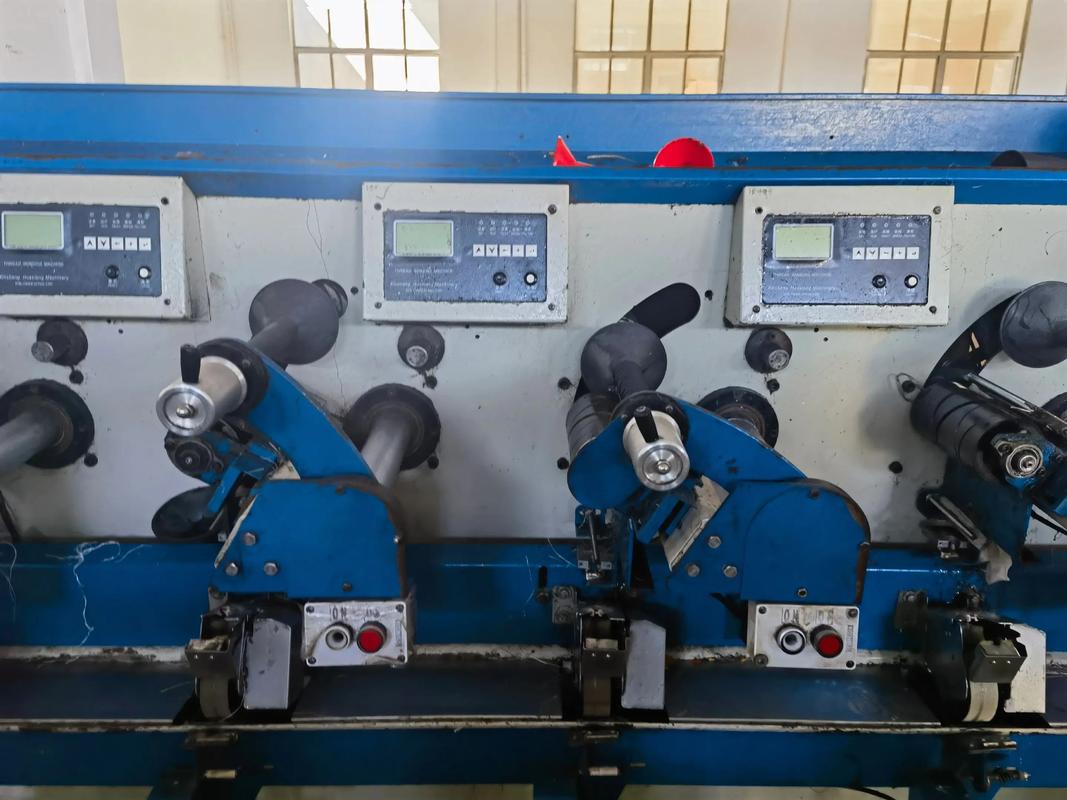

张力控制：生死攸关的1%误差
张力。张力！这个名词，但凡搞过缠绕工艺的，都会条件反射地心头一紧。你去看那些大厂的车间，伺服缠绕机嗡嗡作响，纱线如丝般顺滑地裹上芯轴。看似优雅，实则暗流涌动。张力传感器稍微漂移个百分之零点几——可能肉眼都看不出来——等到高压固化一烤，缺陷就像鬼魂一样显形：分层、孔洞、强度骤降。有一次我们检了一个碳纤维气瓶，水压爆破压力比设计值低了整整18%，溯源回去，就是张力控制的一个小bug，持续了不到三秒。三秒！整批产品全部判废。

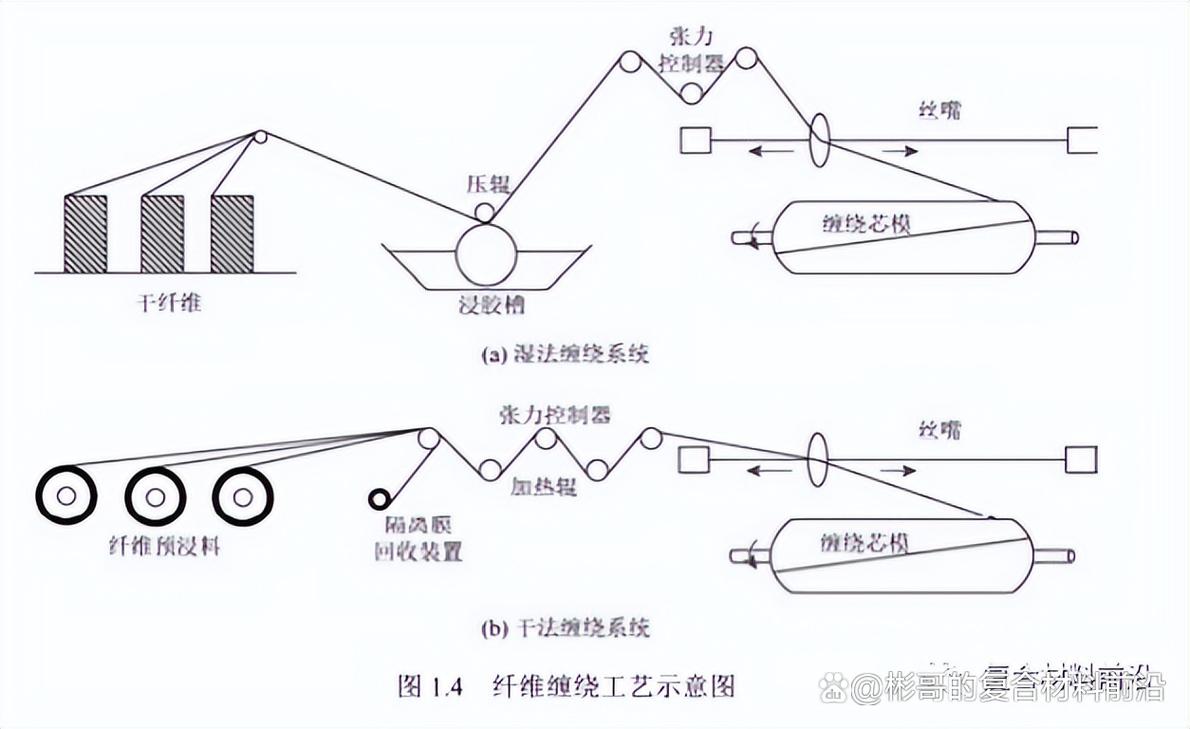

那问题出在哪？很多时候不是机器不行，是环境。温湿度变化、纱筒退绕半径导致的反力矩波动，还有那个该死的静电——碳纤维纱线在冬天简直就是个电鳗，不时把传感器信号搅得乱七八糟。后来我们怎么解决的？额外加装闭环反馈，用激光微位移传感器实时监控纱线垂度，重新标定PID参数。💡 别迷信原厂设定，一定要根据自己车间的实际工况来调校。再有就是进纱路径，尽可能短，减少转向导辊，每多一个弯，张力扰动就多一分。
问：为什么张力波动会导致产品失效？原理上很难避免吗？ 答：复合材料缠绕制品的强度是各向异性的，纤维方向承受绝大部分载荷。一旦某处张力偏小，纤维排布就会疏松，树脂富集，形成薄弱区；张力过大，纤维受损或内应力积聚。最要命的是，这些缺陷在未固化前很难全部发现。想完全避免？不可能，只能控制在容差内。通常要求张力波动小于±5%，高端应用甚至要求±2%。达到这个精度，光有好的缠绕机不够，得有完整的张力闭环控制系统，而且操作工得懂，不是按个按钮就完事。缠绕线型排布：你以为的整齐其实是假象
线型排布，这个比张力更隐蔽。记得有次给客户做缠绕演示，看着筒子上纱线排得整整齐齐，客户直点头。结果一切开，内部交叉点密密麻麻，像个乱线团。丢人丢到家了。那是测地线和非测地线路径没算好，加上芯轴椭圆度超差。所以啊，工业缠绕机不是光转就行，它背后是数学——微分几何。滑移系数、缠绕角、芯轴转速与小车行走的联动关系，哪个参数没设对，排出来就是“视觉骗局”。
现在的缠绕机大多用CNC多轴联动，理论上能实现各种复杂线型。可理论是理论。实际生产里，芯轴制造误差、纱片宽度的离散性，甚至树脂黏度变化，都会让实际线型偏离设计。我常跟年轻工程师讲，调试新制品时，别在电脑前待着，去机器旁边盯着，用强光手电斜照，看纱线实际搭接情况。眼睛比屏幕靠谱。
问：螺旋缠绕和环向缠绕到底该怎么选？有没有通用的建议？ 答：这要看制品受力工况。环向缠绕提供环向强度，适合内压容器，比如气瓶、管道，但轴向强度弱；螺旋缠绕能同时提供环向和轴向强度，角度可调，设计灵活。一般内压容器采用螺旋加环向的组合缠绕。但别死套书本。我们做过一个异形件，用非线性缠绕路径，小车走走停停，速度曲线弯弯绕绕，最后效果反而最好。✅ 要点是：先做应力分析，再定缠绕方案，别反过来。选型时，别被“全自动”忽悠瘸了
现在打开设备商的宣传册，清一色“全自动”、“智能化”、“工业4.0”。有些厂，给缠绕机加个机械臂上下料，就敢叫柔性产线，价格翻三倍。可一到换产，调个程序要半天，更换芯轴夹具还要专用工装。这种“全自动”，要来何用？
真正好用的工业缠绕机，不是功能越多越高级，而是工艺适应性强、切换快、维护简单。比如我们车间那台老设备，四轴的，控制系统还是西门子840D，用了十五年，精度仍然稳得一批。新买的一台国产伺服缠绕机，界面花哨，但张力设定值偶尔自己跳变——至今没查出原因。所以，别迷信品牌，得看实打实的配置：主轴跳动多少？小车重复定位精度？张力的动态响应速率？把这些参数拿到手，再去现场跑工艺，别在展会上被几杯咖啡哄得签了字。
另外，还有一点——售后。工业缠绕机不是买回来就能用，安装调试、工艺开发都需要技术支持。我们遇到过，厂家派来的调试人员居然不懂缠绕工艺，只会操作面板。！你能信？所以，签合同前，一定要确认他们有没有工艺工程师能到现场。💡 小厂若是在这方面缺人手，再便宜也别碰。
踩坑无数，总算摸出些门道。工业缠绕机这东西，说到底是工艺的载体。机器不骗人，但人会骗自己。别想着买个顶配就万事大吉，那只是开始。真正的功夫，在日复一日的盯产、调参、复盘里。就像老话说的——机械有魂，魂在人心。
