说实话，我搞了二十年机械制造，看过的零部件成千上万，但安全带这玩意儿，是我觉得最被低估的一个。大多数人对它的印象，还停留在“一根带子、一个卡扣”的阶段——你该听听我们车间老师傅怎么吐槽的：要是真那么简单，每年碰撞测试里早不知道死多少人了。
一扯就卡住？一松就缩不回去？你拍两下车顶，它又好了。——是不是很熟悉？别笑，这背后暴露的，其实是一整套精密机械系统与使用者之间最直接的交互。安全带的灵魂，根本不是那根织带，而是那个藏在B柱里、黑乎乎、巴掌大的卷收器。
从卷收器说起：为什么有的安全带拉着不顺？

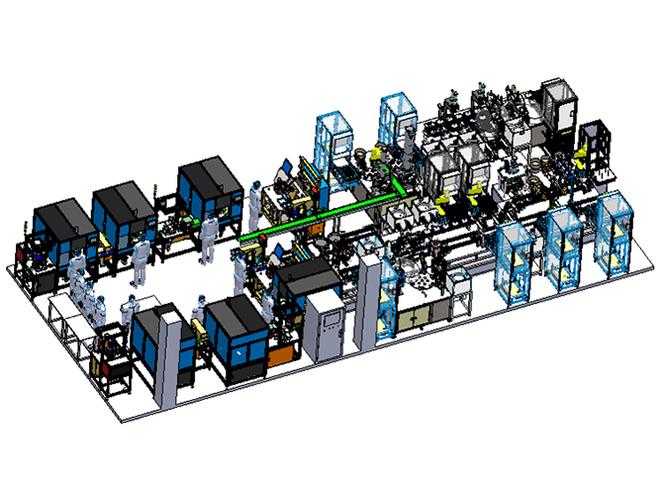

卷收器，学名“带感/车身感应紧急锁止收卷器”。专业名词听着唬人，拆开看无非是卷簧、棘轮、棘爪、惯性锁止摆锤这四兄弟的配合。但！就是这四个小零件的加工精度，决定了你拉出安全带时是“丝滑”还是“像是有人拽着”。
关键在摆锤。一个黄铜或粉末冶金的小砣，直径不到15毫米，底部有个锥形触角。当车速剧烈变化——急刹或碰撞——它因为惯性摆动，触角顶起锁止杆，棘爪瞬间卡入齿轮，把织带锁死。反应时间？0.03秒以内。比眨眼快十倍不止。

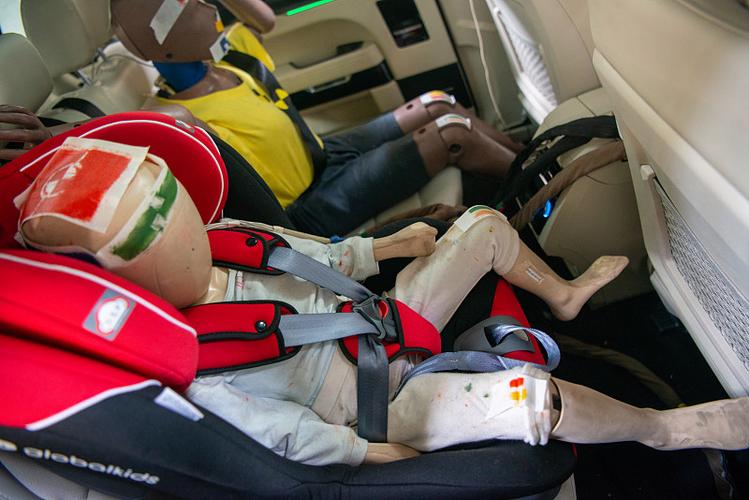

曾经有家国产供应商拿样品给我们测，锁止确实锁止了，但力值曲线波动太大，导致假人胸压超标。拆开一看，摆锤的锥度差了两丝，倒角没做钝化处理。就是这么个细微疏忽，整套约束系统就不合格。人命关天的事情，差一丝就是废品。
织带不是布，是复合纤维的艺术
“安全带不就是尼龙带吗？”——这话每个入行的采购都说过。错得离谱。
一条合格的汽车安全带织带，由约300根经线、数根纬线在高速窄幅织机上编织而成。经线主体是高强聚酯长丝，但并非全是3160dtex的普通规格，而是在边缘部混纺了热定型丝和低延伸率纤维——这叫双张力织造。目的是让带子在承受巨大拉力时，边缘先紧缩，形成U型包裹效应，同时中间部分保持一定延展以吸收能量。你试试把一块普通尼龙布和一条安全带同时拉断，前者断裂伸长率可能超过30%，后者严格控制在8%～12%之间。这就是区别。
染色也全是技术活。安全带织带禁用含重金属染料，必须用高色牢度的分散染料，色迁移测试要求在150℃高温下与白色PVC板接触24小时不留色痕。更麻烦的是抗紫外线——标准要求经过100小时氙灯老化后，拉伸强力下降不能超过15%。我们厂有台老化试验箱，长年开着，灯管比车间工人的加班费还贵。但没办法，一个批次不抽检，万一晒两年就脆断怎么办？你坐在车里晃悠，阳光可是天天直射B柱位置。
预紧器：那0.1秒的生死时速
你碰撞过的瞬间，安全带会“唰”一下主动收紧，把你紧紧按在座椅上。这就是预紧器的作用。很多人以为那是电机驱动的——其实绝大多数燃油车用的是火药。对，跟安全气囊一个原理：ECU发出点火信号，引燃微型气体发生器，高压气体推动齿条/钢球，瞬间回收织带约50～80毫米，恰好消除你与座椅间的空隙。
这玩意儿挑战的是极限可靠性。火药必须稳定燃爆，不能受潮，十年时效不能变质；密封的金属管要承受瞬间几百巴的压力，焊缝稍有砂眼就炸膛；最要命的是噪声控制——燃爆声要低于160分贝，否则可能造成乘员听力损伤。当年给一家豪华品牌做二级预紧单元，为了降噪，我们在排气管里加了十几个小孔和铜丝消音网，改模改了七次。那半年我晚上做梦都是砰砰的爆炸声。
现在的趋势是电动预紧。靠一个高扭矩无刷电机，配合减速机构，可以在毫秒级拉紧织带。好处是可控、可多次使用，还能配合自动驾驶做危险预警——突然勒你一下提醒你。不过成本高，可靠性验证还没做完，目前只有少数高端车在用。
问：为什么有些车安全带拉出到一半会卡住，松一下才能继续拉？
答： 大概率是卷收器内部棘爪出现了“半锁”状态。正常设计是在拉出速度低于0.3米/秒时完全解锁，但有些低端产品或者老化的卷收器，棘爪复位弹簧变软，或者齿轮毛刺导致拉出时惯性块误触。你感觉松一下又好了，是因为释放张力后棘爪掉下来了。如果频繁发生，尽快换总成，别凑合——这种半锁在碰撞时可能直接锁死或失效，很危险。
问：安全带到底有没有保质期？怎么看需要更换？
答： 行业里没有硬性期限，但推荐使用不超过10年。其实重点看三个地方：一是织带边缘是否有明显磨损起毛（尤其是翻折处），用手指甲刮，起丝就换；二是插锁和锁舌能否顺畅弹入弹出，如果按下不干脆、有卡滞，内部锁扣可能已经疲劳变形；三是猛拉安全带，看能否锁止，拉出后松手能否完全回卷。如果回卷无力拖拉着，说明卷簧松弛，拆修人工费还不如换新。一条原厂安全带总成通常500到1000元，跟命比，贵吗？
写了这么多，其实我最想说的是一条好安全带的标准从来不是“能用”，而是“每一个细节都预判到了最坏情况”。从卷收器的摆锤，到织带的每一根纤维，再到火药预紧的爆炸波形……这些全是工程师在实验室里一遍遍撞出来的数据。你吐槽它勒你脖子、缩得慢的时候，别忘了，它随时准备用0.02秒救你一命。
