先搞清楚你要防什么——腐蚀介质才是老大
很多同行选涂料，上来就问“这漆能耐多少度？”“盐雾几小时？” 没错，这都是参数。但最核心的，是你的设备到底要接触什么介质。是酸、碱、盐、溶剂，还是单纯的户外暴晒？不同介质对成膜物质的腐蚀机理完全不同。比如环氧涂料耐碱性极佳，但耐酸性一般；而酚醛涂料耐酸好，却怕碱性。你拿环氧漆去对付醋酸，纯粹是往坑里跳。所以我经常给采购部提要求：先给我一份详细的介质清单和工艺温度，不然绝不签字。 有一年，一个污水池防腐项目，设计院图纸写着“环氧煤沥青涂料”。我一看介质，含有大量硫化氢和有机酸。立刻建议换成乙烯基酯树脂玻璃鳞片胶泥。设计院不听，坚持原设计。结果？半年后修补费用比造价还高。现实就是这么打脸。 另外提醒，买涂料别光看品牌，有些大厂的爆款产品可能并不适合你的工况。一定要让供应商提供针对性实验数据，最好做挂片试验。我见过某知名外资涂料在碱性环境失效的惨状，谁也别说自己是万能的。问：水性工业涂料现在吹得很响，真能替代溶剂型吗？

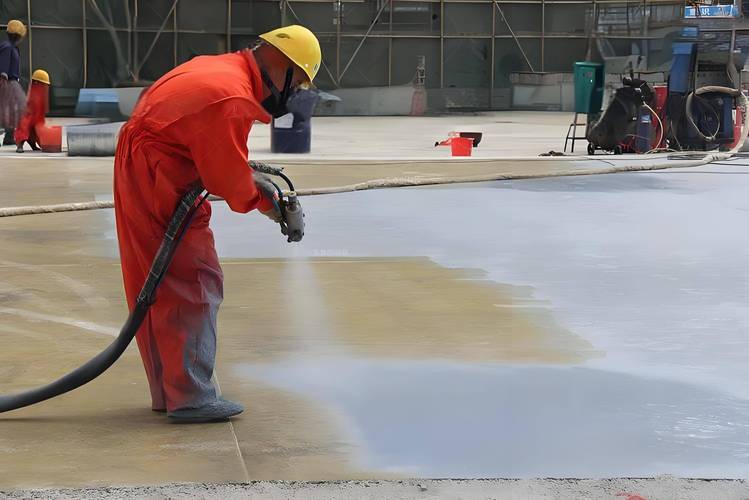

答：这个问题得掰开看。水性涂料在集装箱、钢结构这块渗透率已经很高，因为VOC排放限制，政策逼着用。性能上，水性环氧、水性聚氨酯配套体系，耐盐雾做到500-800小时没问题，一般大气环境足够了。但重防腐领域，比如浸没在化学介质中的设备，水性涂料还是嫩了点。固化机理决定它在高湿低温环境下干燥慢，附着力受影响。不过话说回来，环保压力下，溶剂型的日子越来越难过。我去年在浙江一个项目，因为用了高固体分涂料，还被专家质疑“为什么不优先用水性”，逼得我们做了一堆对比测试才通过评审。诶，技术迭代，总得有个过程。不是说水性不优秀，是全替代还早。

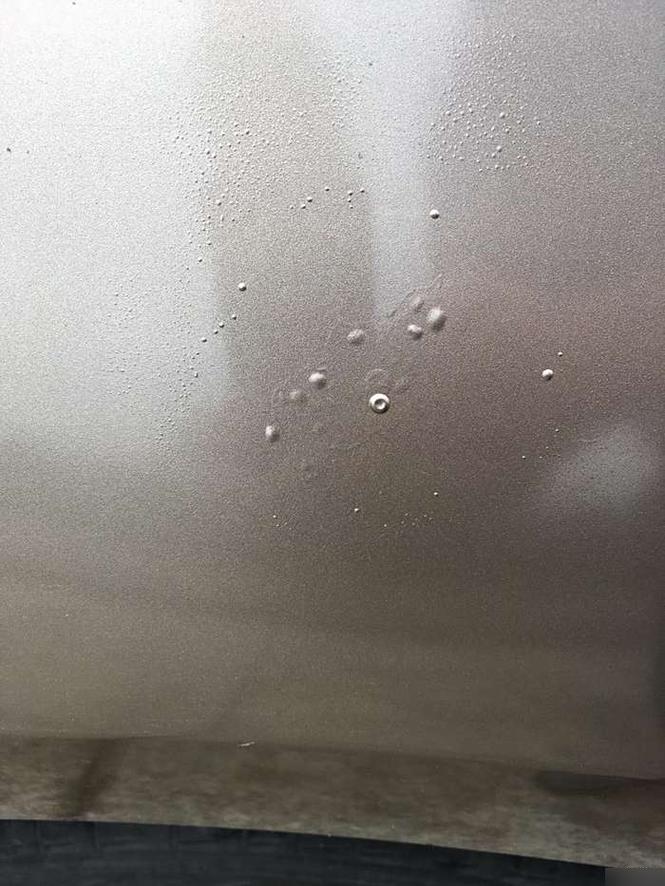

涂装工艺比涂料本身更重要——这句话价值十万
问：怎么简单判断涂料附着力是否达标？
答：现场最常用的是划格法。用划格器划透涂层至基材，贴上胶带然后猛地扯下。标准要求脱落面积小于5%，但实际经验是，边缘轻微剥落就不算好。好的附着力应该是割缝边缘光滑，一点不起皮。另外划X法更简单，用刀片划叉，暴抠看涂层是否整片撕脱。这些小测试不费事，却能避免大问题。
未来：粉末、高固体、水性，谁能一统江湖？

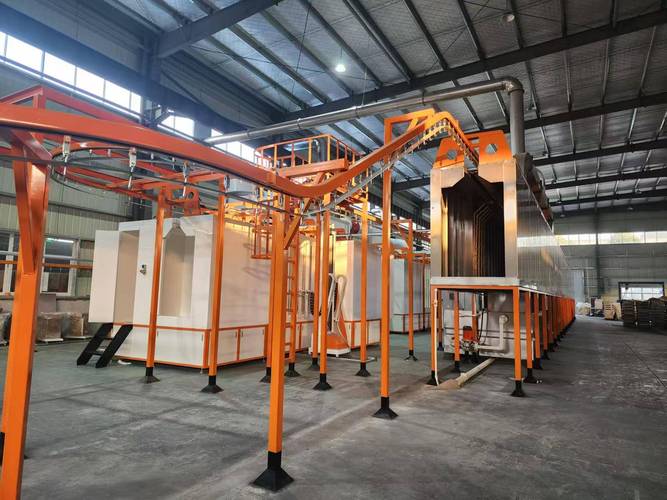

坦白讲，没有万能的涂料。未来一定是多种技术并存。粉末涂料在输液管道、护栏、家电领域已经很成熟，零VOC，回收率高，但烘烤条件限制了它在大型结构或热敏基材上的应用。高固体分涂料则是溶剂型涂料的改良，固含量可达80%以上，VOC少很多，防腐性能接近传统涂料，是目前重防腐领域的主力转型方向。而水性涂料，随着自干型水性环氧和水性聚氨酯的性能提升，正从轻防腐向中等防腐迈进。 我个人的偏好是，能用粉末就不用液体，能用高固体就不用水性——除非业主强硬要求。为什么？因为粉末一次成膜厚，没有溶剂挥发针孔，防腐性极佳；高固体分综合性能最稳。不过遇到复杂结构件，粉末死角不上粉，还得回到液体涂料。所以，选型没有定势，必须一事一议。去年给一家工程机械厂改造涂装线，我们推了聚脲涂料，耐磨耐冲击，虽然价格贵，但磕碰掉漆的投诉下降了90%，算下来更划算。所以说，成本要算全生命周期。
