别小看嵌入式系统，工业现场翻车实录我永远忘不了三年前那个凌晨三点。产线突然全线停机，PLC报警灯疯闪，而客户那边值班的小伙子电话里都快哭了：“李工，新上的那套嵌入式控制器又挂了，已经是本月第三次了……” 我当时一边穿衣服一边心里骂娘，这玩意儿我在实验室跑了整整一周的烤机都没问题啊！怎么就…… 后来赶到现场，一查原因：电源进来的24V上骑了一堆毛刺，幅度高达60V，时间虽然只有几十微秒，但足够让那个精致的小ARM板反复复位。所以说，实验室的温箱、电源、信号发生器，永远模拟不出真实工业环境的野蛮。从那以后，我学乖了。

电源和防护，远比你想的彪悍

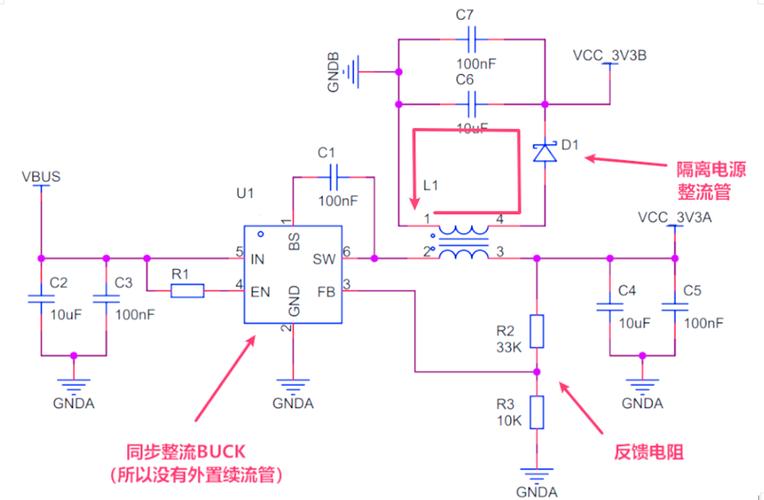

很多做嵌入式设计的朋友，尤其是从消费电子转过来的，特别容易犯一个错——过于相信数据手册上的“宽电压输入”。✅ 没错，你那个MCU确实能扛-0.3V到3.8V，但工业现场呢？电机启停的反电动势、变频器的高次谐波、甚至掉在地上的对讲机产生的高频耦合……这些才是日常。 光耦隔离，不是加个TPL521就叫隔离了，爬电距离、隔离耐压、共模瞬态抑制(CMTI)才是硬指标。还有电源模块，我强烈建议用工业级的DCDC，前级加TVS、共模扼流圈、自恢复保险，一个都不能少。❗ 别问我怎么知道的，我烧过的板子堆起来能顶半个办公桌。

记得有一次，一个做纺织机械的客户，现场湿度常年90%以上，我们的板子没做三防漆，结果引脚间起了电化学腐蚀，时不时短路一下，那故障现象叫一个诡异。后来全部返厂，刷了层阿克苏的三防漆，再没出过问题。这就是细节。

实时性，并不是越快越好

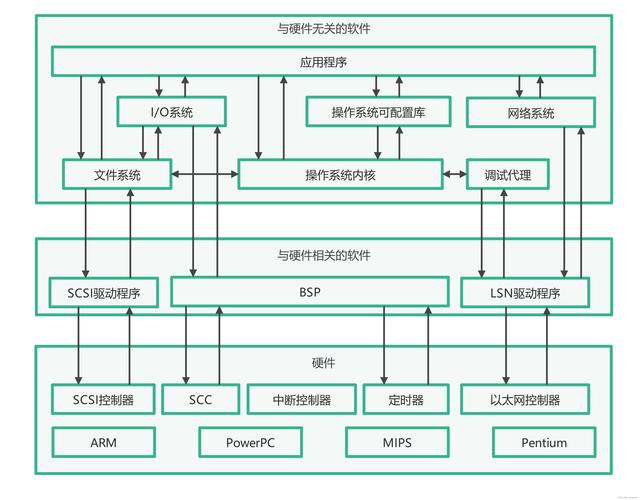

嵌入式系统在工业控制里，实时性是个老生常谈的话题。但很多新手容易陷入主频崇拜——A核跑个Linux，上了preempt-rt补丁就敢说自己是实时系统。💡 醒醒吧，上下文切换延迟、中断延迟、内存换页……这些东西在几百微秒的苛刻cycle time下，根本藏不住。我一般习惯把运动控制交给微控制器(MCU)跑裸机或者RTOS，而视觉检测、数据上传这些非实时的部分放在应用处理器上。比如用TI的AM335x跑Linux负责以太网和HMI，用STM32H7通过EtherCAT控制伺服，两者通过SPI或共享内存通信。这样即使Linux侧某个线程卡壳了，电机也不会抽风。 问：为什么有的系统明明单核就能干，非要用双核异构设计？ 答：很简单，为了把确定性行为和非确定性行为物理隔离。举个例子，一个做激光切割的客户，之前用单核跑Linux+CoDeSys软PLC，发现偶尔会多切1毫米，就是因为linux的IO抖动。后来改用Zynq，PL里面跑裸机PWM和编码器接口，PS跑Linux做界面，问题立马消失。这不是性能问题，是架构问题。

还有任务优先级，说起来都是泪。有个师弟，做AGV的，把IMU数据读取任务优先级设得比PID控制任务还高，结果姿态融合算得太猛，PID输出断断续续，车子走得跟醉汉一样。后来我俩拎着J-Link在线仿真，才发现CPU被高优先级抢占得没时间执行控制循环。调整之后，车子立马稳如老狗。 问：RTOS里任务堆栈大小怎么定才安全？ 答：我一般采用最笨最有效的方法——先设大一点，跑起来，然后看剩余量。FreeRTOS里有个uxTaskGetStackHighWaterMark()函数，能返回历史上堆栈使用的高水位。跑满所有工况，如果剩余不到20%，就再加。千万别信估出来的，中断嵌套和函数调用深度有时候远超你的估算。

通信协议，魔鬼藏在细节里

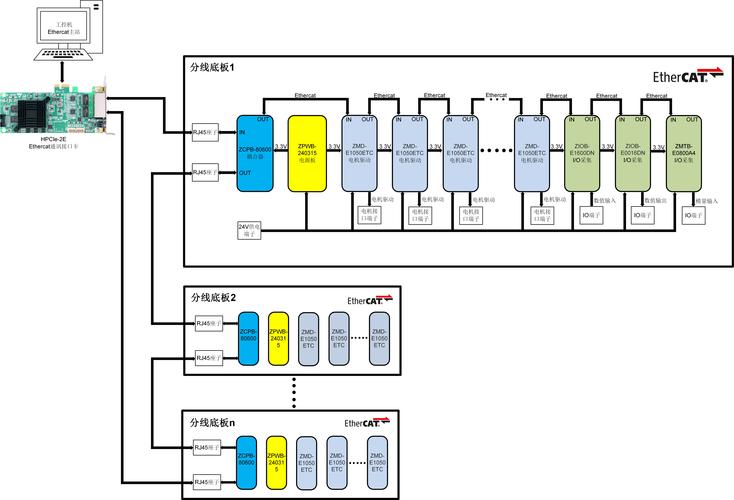

工业以太网现在很火，PROFINET、EtherCAT、EtherNet/IP……但说实话，很多设备厂家的协议栈实现就是纸糊的。⛔ 我曾经用过一个国产IO模块，插上网线一开始能通，过两小时后就丢包，ping延迟飙到几百毫秒。抓包一看，原来它自己的协议栈有个内存泄漏，每收发一次就少一点，直到把TCP窗口憋死。所以现在，我只要涉及到关键通信，一定要求供应商提供一致性测试报告。如果是自己开发，就用现成的成熟协议栈，比如HMS的Anybus、Port的IXXAT，或者TI的EtherCAT从站代码。宁可多花点授权费，也比在现场熬夜抓虫强。还有485总线，这种老而弥坚的东西，依旧遍地都是。✅ 终端电阻、偏置电阻、隔离……说起来简单，实际施工时什么奇葩布线都有。有次一个工地，把485总线跟动力电缆并着走了几十米，结果通信时断时续，加了磁环都不顶用。最后只能重拉线，分开走。所以设计时，就要在固件里做好超时重发、CRC校验、帧序号检查，别指望硬件层绝对可靠。

最后想说的是，嵌入式系统这个行当，入门容易精通难。你可以在淘宝买块STM32板子，点个灯、跑个串口，就觉得掌握了。但真正丢到轧钢厂、化工厂、风电塔筒里，面临的可是高低温、粉尘、盐雾、振动，还有山寨充电器带来的诡异干扰。这些都不是数据手册能教你的。敬畏现场，少坐在电脑前“我觉得”。多去车间闻闻机油味，摸摸嗡嗡作响的变压器，手臂被220V电几下（不，这个还是别了），你的嵌入式设计才算接了地气。行了，先聊这么多，我得去画板子了，这次新加的ESD保护二极管，封装小得跟灰尘似的，焊得我眼花…… 😩
