入行头三年，我最恨的就是车间角落里那台老平面磨床。太他妈欺负人了。你越想它平，它越给你振出花纹，活像砂轮在工件上跳踢踏舞。好几次我真想抡起扳手砸了它——当然没砸，砸了赔不起。如今五年过去，那台老爷床反而成了我的摇钱树。说穿了，磨床不是靠蛮力，是靠“养”和“听”。你听它的声音，摸它的脾气，它自然还你一个μ级精度。
为什么我当初差点砸了那台平面磨床
刚独立操作那会，接了个急活：十件镶块，平行度要求0.005。我心想简单啊，吸盘一吸，砂轮一磨，分分钟搞定。结果呢？头一件，中间凹心；第二件，四角塌边；第三件，居然斜了40个μ。我汗都下来了。师傅叼着烟过来，瞅了一眼，指了指磁台：“你吸力开几档？工件薄，吸太猛变形，松开就回弹，这都不懂？” 我一看，吸力旋钮拧到底了。他让我用薄纸垫实，吸力调低，再转个方向多翻几次。果然，再磨出来，平行度打到2μ以内。那一刻我明白了，磨床玩的是微变形博弈。你肉眼看不见的应力，全在磁台和砂轮底下暗流涌动。
说实话，平面磨最容易栽在“以为简单”上。尤其是淬火后的Cr12，应激大，一吸就翘边。有回磨一块200×150×15的板，翻来覆去七八次，越磨越差，最后报废。心疼得我一宿没睡。后来我养成了习惯：上磁前先大致打一下平面，该锉的锉，该敲的敲，尽量释放应力。还有个歪招：磨削液里掺点油，不光防锈，那光洁度真能上一个台阶。别问我原理，试出来的。
问：磨薄板老翘曲，除了垫纸还有啥法子？
答：垫纸是基本功，但遇到特薄的，比如0.8mm，纸都不管用。试试双面胶加502，在工件和微力吸盘之间点几滴502，等硬化后再磨。或者干脆做个小工装，侧向顶紧。再不行，上冰冻盘——液氮一冻，什么应力都锁住。不过那玩意儿贵，小厂一般不用。
外圆磨床的精度秘密：不是砂轮，是心态

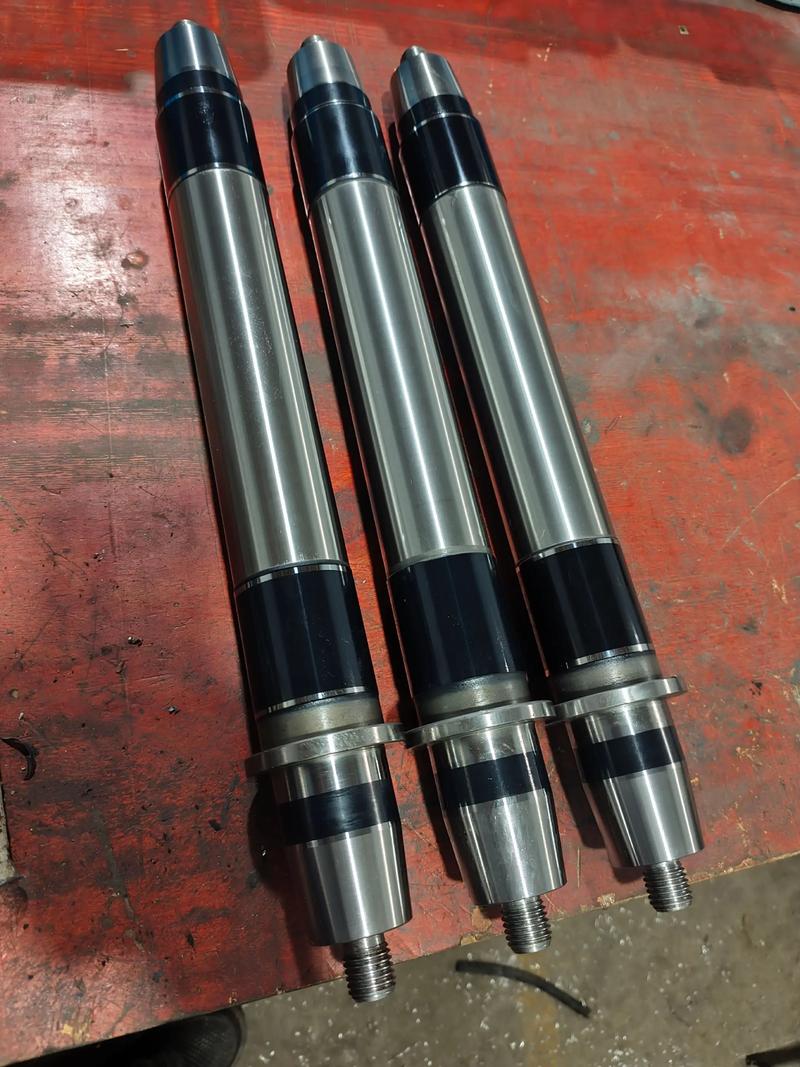

我从平面磨转到外圆磨，差点又崩了。活顶尖顶太紧，工件发热弯；顶太松，圆度跳成椭圆。砂轮修整得再细，磨出来就是有规则条纹。折腾三天，废了十几根芯棒。后来一位退休返聘的师傅看我可怜，扔了句话：“你手太急。外圆磨，吃刀不能超过1丝，来回光磨至少空走两趟，让砂轮跟工件‘亲嘴’。” 我照做，精度立马上来，圆度稳在1μ以内。原来砂轮不是刮刀，是“按摩师”，得给它时间让微凸起自然脱落，硬挤只会振。
还有砂轮选择。开始我迷信白刚玉，什么活都上它。磨淬火钢没问题，遇到不锈钢、钛合金，立马拉毛。后来才摸清：不锈钢粘，得用碳化硅或微晶刚玉，脆性好，自锐性强；钛合金导热差，必须用超软级砂轮，加上大量高压冷却，不然烧伤没商量。唉，这些经验全是废品堆出来的。
问：磨削液到底用什么配比？我看车间师傅都是随便倒点……
答：千万别学！我栽过大跟头。有次磨一批模具导柱，用了过期乳化液，结果工件表面发黄，还锈了。后来严格按说明书配，一般磨削液兑水比例5%左右，精磨可到3%，并且每周必测浓度，用折光仪。还有，记住两点：一、水质要软，硬水会起皂垢，堵塞砂轮；二、加个磁性分离器，铁粉一清，液命能翻倍。别嫌麻烦，磨床的精度一半靠冷却液。
磨床维护：那些花小钱省大事的邪招
厂里那台精密内圆磨床，有阵子老是圆度超差，怎么都找不到原因。主轴、砂轮轴、修整器全查了，没问题。后来我趴在地上看，发现地基螺丝松了——就松了半圈。上紧后，立马正常。震动，磨床的天敌，往往来自你意想不到的地方。现在我每周拿长扳手把地脚螺栓逐个紧一遍，成了仪式。还有，砂轮平衡必须做。新砂轮上了法兰，先静平衡，装到轴上再动平衡，磨一阵还要复校。省了这一步，等于给机床安了个偏心冲击钻，主轴命不长了。
另外，导轨油！很多人只知道加油，却不清理油刮板积屑。铁粉和油和成油泥，像砂纸一样拉伤导轨。我坚持每班清刮板，每月揭盖清理油池，五年的老爷磨床导轨还跟新的一样。反过来看隔壁班，一年没清，导轨拉出深沟，修一次两万。这种坑，全是自己挖的。
最后说个冷门：环境温度。有次夏天下午磨活，尺寸老跑，早上OK，中午就大。后来装了空调，恒温24度，波动终于稳了。精密磨削，1℃的温差能带来5-10μ的变形，别不信。现在我的磨床房里，温度计比手表还重要。
磨床就是这样，你得把它当个有灵魂的伙伴。你糊弄它，它糊弄你。你宠它，它给你镜面。从崩溃到精通，其实就一个词：上心。
