第一次见等离子，我以为是外星科技

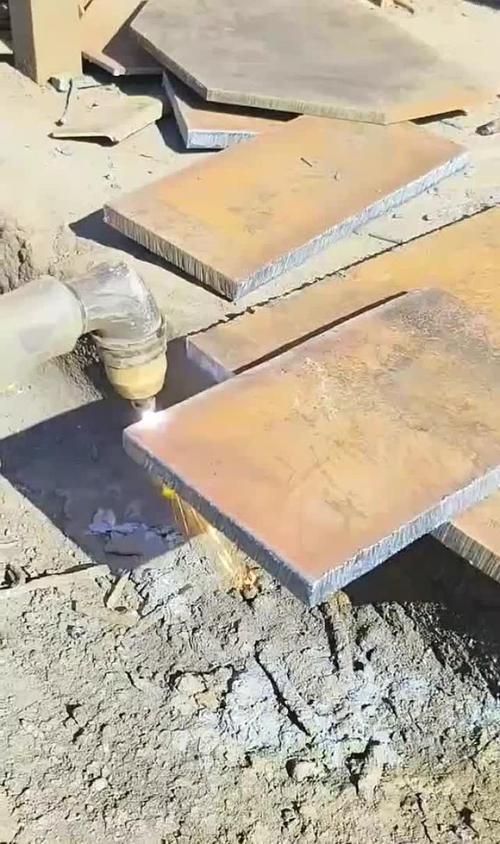

06年，东莞，一个小钣金厂。老板神秘兮兮地搬出一台机器，说割铁像切豆腐。我心想扯淡吧。然后看着他拿割枪，划拉一下，20mm厚的钢板应声而开，切口光滑得反光。我当时就惊了❗那可是连火焰割都得喘半天气的厚度啊。这就是等离子切割给我的初见杀。后来自己入了行，才知道这玩意儿既暴力又娇气——用好了是神器，用不好是吸金兽。
说实话，干机加这行，没被等离子坑过的人生是不完整的。今天就把我这十几年跟等离子较劲的经验扒一扒，全是野路子，但管用。
原理？别整那些虚的
很多技术文章一上来就电离、弧柱、能量密度……看着就头疼。我用人话讲：就是把压缩空气或者氮气、氧气搞成等离子体，温度干到两万多度，直接喷到金属上让它熔化，再用高速气流把渣滓吹掉。就这么简单。吹得越干净，割缝越漂亮。所以，气压和电流的配比是灵魂。气压低了吹不掉熔渣，高了又把弧吹灭——这中间的玄学，只有现场才能体会。

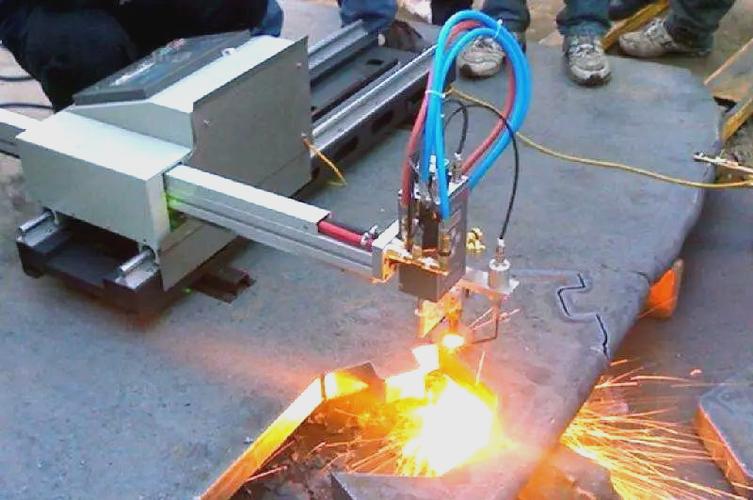

问：那跟火焰切割比，等离子牛逼在哪？
答：火焰切割靠氧化反应，割碳钢一绝，但不锈钢、铝就瞎了。等离子不挑材质，只要是导电的金属都能干。而且速度快，薄板尤其明显。但在60mm以上的碳钢厚板，火焰切割的垂直度往往更好，还省耗材。所以别听销售吹“等离子万能”，到厚板你有得哭。
那些年交过的智商税
✅ 耗材太快报废：电极和喷嘴是消耗品，但正常能用几小时。如果你一天换三套，肯定哪里出问题了。八成是气体不纯或含水量高，电极烧蚀得像狗啃。弄个冷冻干燥机，比啥都强。其次就是穿孔方式，直接从工件边缘切入比中心穿孔省喷嘴十倍。
❗ 割缝老是斜：别怀疑机器，先看喷嘴和电极的同心度。拆下来对着光一看，不同心就得换。另外电流别贪大，比如割10mm板用200A，那不是快，是傻——割缝又宽又斜，功率过剩。按厂家推荐电流操作。
💡 弧压不稳：如果是数控等离子，弧压高度控制一定要调好。割枪离板件距离改变，弧压就变，影响割缝质量。经验是听声音，稳定的切割有“嘶嘶”的撕裂声，如果变成“噗噗”或者断弧，赶紧调高度或者查气路。
问：为什么我的等离子切割机最后最后总留一个小尾巴，就是切不掉那个点？
答：这叫“未切穿”或者“挂渣”，根源是速度过快或电弧能量不足。可以降低切割速度，或者检查地线夹好了没——你猜多搞笑，十次有五次是地线松了！另外，穿孔时稍微停留一下，让孔完全穿透再移动，别猴急。
选型不踩坑的土办法
现在市面上的等离子电源从几十安到几百安，国产进口一堆。我的原则：
- 如果干的是薄板（<10mm），主要追求效率和成本，国产60A、100A就够，配个数控切割机，跑得飞快。别盲目上进口，贵不说，后期耗材更贵。
- 如果经常割20mm以上的中厚板，建议电流选120A以上，且一定要用质量好的气体。氧气切割碳钢比压缩空气快，切口质量也好，就是成本高一点。进口品牌如海宝、凯尔贝确实稳定，但耗材价格让人肉疼。
- 如果车间常年割不锈钢、铝板，记得用氮气或氩氢混合气，防氧化。这时候等离子切割的优势就碾压火焰了。

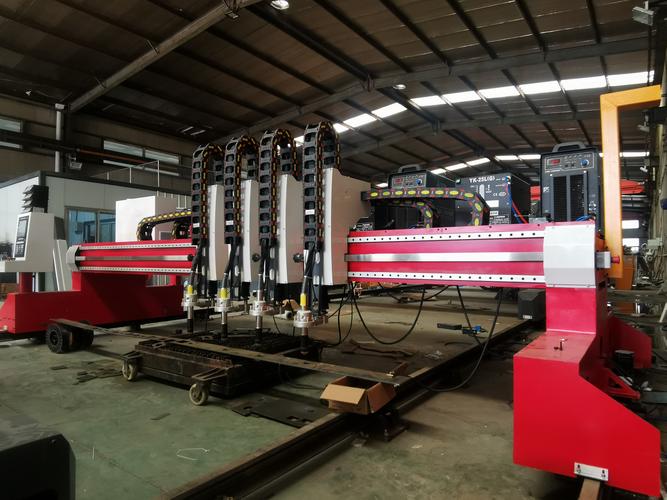

问：等离子切割机可以配数控吗？旧机床改造划算吗？
答：完全可以，而且很多老式火焰机改等离子是最经济的升级方式。只要机架刚性好，加一个等离子割枪夹具和弧压调高器就行。但要注意，火焰机的行走速度可能太慢，跟不上等离子在薄板的节奏，控制系统也得能支持。改之前算一下，别最后成了老牛拉跑车。
最后唠叨点安全与维护
等离子切割的烟尘和弧光都是杀手。强光伤眼，烟尘伤肺。务必戴自动变光面罩，推荐10号以上的遮光号。车间通风搞好，否则一天下来你连咳带喘。还有，切割时的高频可能会干扰附近的电子设备——别问我怎么知道的，隔壁办公室的电脑花屏好几回了。接地要规范。
维护上，每天记得检查涡流环、保护罩，割枪内的密封圈老化了漏气也影响。用的冷却液别加水，买专用的。冬天注意防冻，别把枪冻裂了。
写了这么多，其实中心思想就一条：等离子切割没那么神秘，多用多试，把原理吃透，别迷信参数，相信自己动手的结果。工具是死的，人是活的。你说对吧？
