说实话，如今激光切割已经不是什么高不可攀的黑科技了。小作坊、中型代工厂，甚至一些个人工作室都买得起。但问题是——买是买得起，用好用精还真不是那回事。不少老板被设备商带着跑偏，花大钱买了台高功率光纤机，结果整天只切薄板，杀鸡用牛刀。有的图便宜搞台二手 CO₂，三天两头修，光路偏得离谱，切出来跟狗啃似的。简直抓狂！
我见过最离谱的一回，一个朋友工厂切镜面不锈钢，明明参数调对了，愣是挂渣。后来一查，辅助气体压力不足。就这么个小疏忽，白白废了几十张板。你说冤不冤？

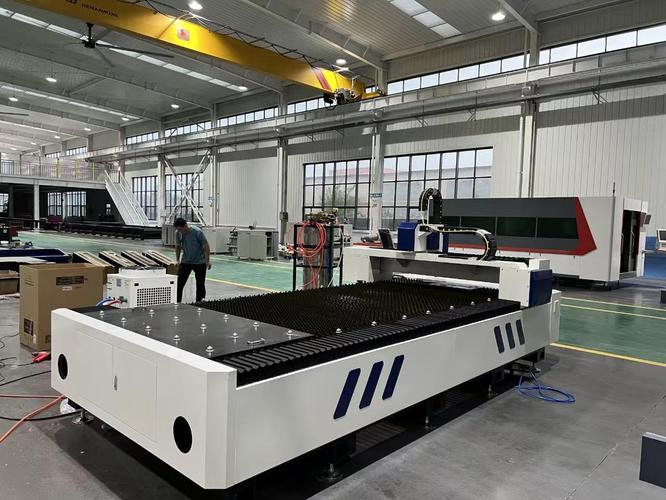

CO₂ 还是光纤？选错就是烧钱
这个问题每天都有新手问。问就是“预算够上光纤，不够就 CO₂” —— 这种回答纯属耍流氓。得看你切什么。
两三年前我接手过一个项目，主要切 20mm 以上的厚碳钢，而且有大量非金属材料混着切。客户当初听人忽悠买了台 3000W 光纤，切薄板是快，一上厚板就拉胯，锥度大到没法用。最后还是补了一台 4000W 的 CO₂ 才稳住。如果是亚克力、木板这类非金属，CO₂ 几乎是唯一选择，光纤的波长根本不吸收，切不动。不过话说回来，光纤机免维护、电光转换效率高、切薄板速度快到飞起，确实是主流。
选型千万别只看功率数字。要同时考虑：✅ 材料类型（金属还是非金属？反射材料如铝铜？）
✅ 常用厚度和产量要求
✅ 后续维护成本（CO₂ 的镜片、激光管都是耗材）
✅ 场地环境（灰尘多？光纤更皮实）
❗ 还有一点总被忽略：冷水机的稳定性。激光器最怕热，国产小牌冷水机水温一波动，切割质量立马翻脸。
下面这个问答，是我这些年被问到最多的问题之一。
问：光纤激光切割机和二氧化碳激光切割机到底哪个更省钱？
答：看你怎么算账。购置成本，同功率 CO₂ 便宜，但电费和耗材吓人。光纤机基本免维护，光电转换效率 30% 以上，CO₂ 才 10% 左右。比如同样切 3mm 碳钢，光纤一小时兴许省下几十块电费。但如果你的业务里经常切厚板或者有大量非金属订单，CO₂ 就是刚需。我建议：纯金属、大批量、追求效率，直接上光纤；物料杂、非金属多、切厚板为主，CO₂ 可能更划算。不过——二手 CO₂ 水太深，激光管老化你根本看不出来，慎碰！
那个要命的参数：焦点位置与辅助气体
很多人以为买了机器，调个功率、速度就万事大吉。大错特错。焦点位置差 0.5mm，切缝质量天壤之别。正焦、负焦怎么选？我见过太多新手把焦点设得太表面，结果切不透。其实切厚板往往要用负离焦，让焦点深入材料内部；切不锈钢得用小喷嘴、高气压，防背面挂渣。
辅助气体更是烧钱的学问。氮气切不锈钢能得亮面，但贵啊！一瓶撑不了多久。压缩空气就便宜，但切面会有点氧化。有些黑心厂商让客户全程用氮气，完全不提空气切割的可能性……唉，不说了。记住：碳钢必须用氧气助燃，不锈钢氮气质量好，铝板得氮气或混合气，用空气等着爆孔吧。
再来组硬核问答，来自真实车间里的头痛事。
问：激光切割能切多厚的板？为什么我的 6000W 光纤切 25mm 碳钢很勉强？
答：厂家宣传的极限厚度全是噱头！6000W 厂商说能切 25mm 碳钢，实际你得把速度降到龟速，而且锥度、挂渣都很难看。一般靠谱的生产厚度是 极限厚度的 70% 左右，比如 6000W 光纤，稳切 18～20mm 碳钢、15mm 不锈钢。切更厚的板，等离子或水刀可能更有优势。还要看喷嘴、镜片、板材表面质量，生锈的厚板谁也切不好。
保养的坑，比机器本身还深
激光切割机娇贵吗？说娇贵也娇贵，说皮实也皮实。关键在预防性维护，不是等坏了再修。
我见过最蠢的操作：不按时换保护镜片。镜片脏了还继续切，结果激光打上去炸裂，连聚焦镜一起报废，一下损失大几千。还有皮带、齿条不懂得上润滑油，没俩月精度全跑了。最隐蔽的是冷却水，有些厂直接用自来水，一套水道结垢堵塞，激光器过热报警。一定要用纯净水或专用冷却液！
聊到这儿，想起一次出差帮客户调机，发现他们切割头抽风管里积了厚厚一层粉尘。难怪总是报警散热不良。这种小细节，设备手册未必会强调，全凭经验积累。
最后还是得唠叨一句：激光切割是个系统活儿。机器、气体、电力、冷却、排尘，某个环节掉链子，整体效果就打折。别指望一台设备解决所有问题；也别听销售吹得天花乱坠，多到同行车间里转转，瞧瞧他们实际在用的品牌和配置，那才是最真实的市场投票。
希望这些碎碎念能让你少踩点坑。如果觉得有用，也欢迎转发给身边的钣金人——毕竟，这行谁没被“高科技”坑过一两回呢？
