干我们这行，有时候觉得磨料这玩意儿像做饭时的盐——你以为随便撒一把就行？结果要么没味道，要么齁死你。前几天一个做轴承的朋友打电话来吐槽，说新进的一批砂轮，磨那个淬火钢内圈，效率奇低不说，表面还出了网状裂纹。我一听就明白了，准是磨料选型踩了坑。他还嘴硬：“我买的是白刚玉啊，硬度够高了吧？”问题就在这儿——硬度高不等于适用，工业磨料这个江湖，水深得很。
从一块石头说起：刚玉家族的“宫斗戏”

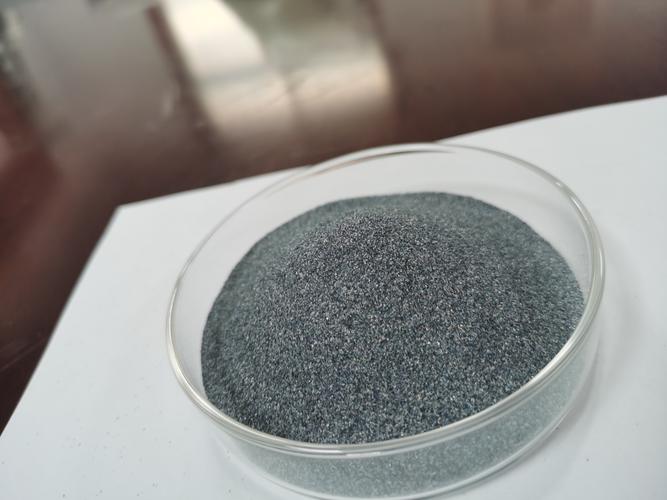

天然刚玉其实早就退出工业舞台了，现在满世界跑的都是人造刚玉。但人造刚玉也分好几派，棕刚玉、白刚玉、铬刚玉、锆刚玉……听着像元素周期表开会，实际用起来天差地别。就拿最常见的棕刚玉来说，便宜，皮实，韧性好，适合磨碳钢、合金钢、可锻铸铁这些抗拉强度高的材料——但千万别拿去磨硬质合金！为什么？它那点硬度在硬质合金面前就是“软柿子”，磨削比低得惊人，砂轮消耗快得你怀疑人生。
白刚玉呢？硬度比棕刚玉高一截，切削刃锋利，自锐性也好，但特脆。磨淬火钢、高速钢、螺纹、齿轮这些，那叫一个利索，表面光洁度也漂亮。不过我吃过一次亏：用白刚玉砂轮磨一个薄壁件，冷却没跟上，“咔嚓”一声，工件烧糊了，表面还出了磨削裂纹——因为白刚玉磨削时发热量大，加上它自己太脆，脱粒快，热量全聚在工件上了。后来换了铬刚玉，情况就好转，铬刚玉韧性比白刚玉好，磨削时保持性佳，而且那淡淡的玫瑰色还挺治愈。说实话，铬刚玉磨出的工件，表面粗糙度能稳稳压住白刚玉一头，尤其适合成型磨和精密磨。
至于锆刚玉，那是另一个次元的东西了。贵，但微晶结构让它韧性爆表，自锐性还神奇地保持得很好——重负荷荒磨、不锈钢、耐热合金钢这些难啃的骨头，就得靠它。我甚至见过有人用锆刚玉砂轮粗磨钛合金，虽然听起来像用牛刀杀鸡，但效果还真不赖。
碳化硅：黑与绿的“冰火两重天”
有一次去一个铸造厂，看到工人拿着一块黑乎乎的砂轮磨铸铁件，火花四溅，那叫一个酣畅。这就是黑碳化硅的主场——磨铸铁、有色金属、非金属材料，性价比无敌。它的硬度比刚玉还高，但韧性差，颗粒像玻璃一样脆硬。不过磨铸铁时，这种脆性反而是优点：颗粒碎了就碎了，新的锋利刃口马上露出来，不会像刚玉那样容易被黏性材料糊住。我问那师傅：“咋不试试绿碳化硅？”他摆摆手：“那玩意儿太娇贵，我这铸铁用黑碳化硅就够，便宜量又足！”

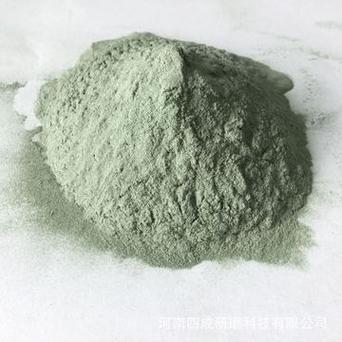

绿碳化硅确实是“娇贵”的——纯度更高，硬度比黑碳化硅还略胜一筹，但更脆。它的主场在硬质合金、光学玻璃、陶瓷、半导体材料的精密研磨上。记得有一回帮一个光学镜头厂解决磨边砂轮寿命问题，原先用的金刚石砂轮成本太高，后来我们试了绿碳化硅结合剂配方调整，寿命虽然比不上金刚石，但综合成本降了40%，良品率也没掉，皆大欢喜。不过得注意：绿碳化硅磨削时发热很猛，冷却必须到位，否则镜片崩边能让你哭。
问：磨不锈钢到底该用刚玉还是碳化硅？我在网上查的说法不一。
答：这问题太典型了！我直接告诉你结论：首选锆刚玉，其次白刚玉，别用碳化硅！不锈钢韧性大、导热差，磨削时容易黏屑，碳化硅那点韧性根本hold不住，砂轮表面很快就被黏住，磨削力激增，温度飙升，表面直接就“蓝”了。锆刚玉的微晶结构能不断产生新的切削刃，自锐性完美匹配不锈钢的“黏”，白刚玉虽然也行，但得勤修整。要是你手头只有棕刚玉……糙磨凑合用，精磨赶紧换。
超硬磨料：金刚石和立方氮化硼的“豪门恩怨”
说到超硬磨料，行业里有句玩笑话：“金刚石是碳的亲戚，CBN（立方氮化硼）是硼的逆袭”。金刚石硬度之王当之无愧，可它有个致命弱点：亲铁。磨钢材时，高温下金刚石中的碳会向铁中扩散，造成化学磨损，砂轮消耗极快。所以金刚石主要用于磨硬质合金、陶瓷、玻璃、石材、半导体这些非铁材料。但别以为金刚石就无敌了——我一个做刀具的朋友，用金刚石砂轮磨硬质合金钻头，图便宜买了劣质品，结果结合剂太软，金刚石颗粒还没发挥切削作用就整颗脱落，砂轮寿命不到合格品的三分之一。

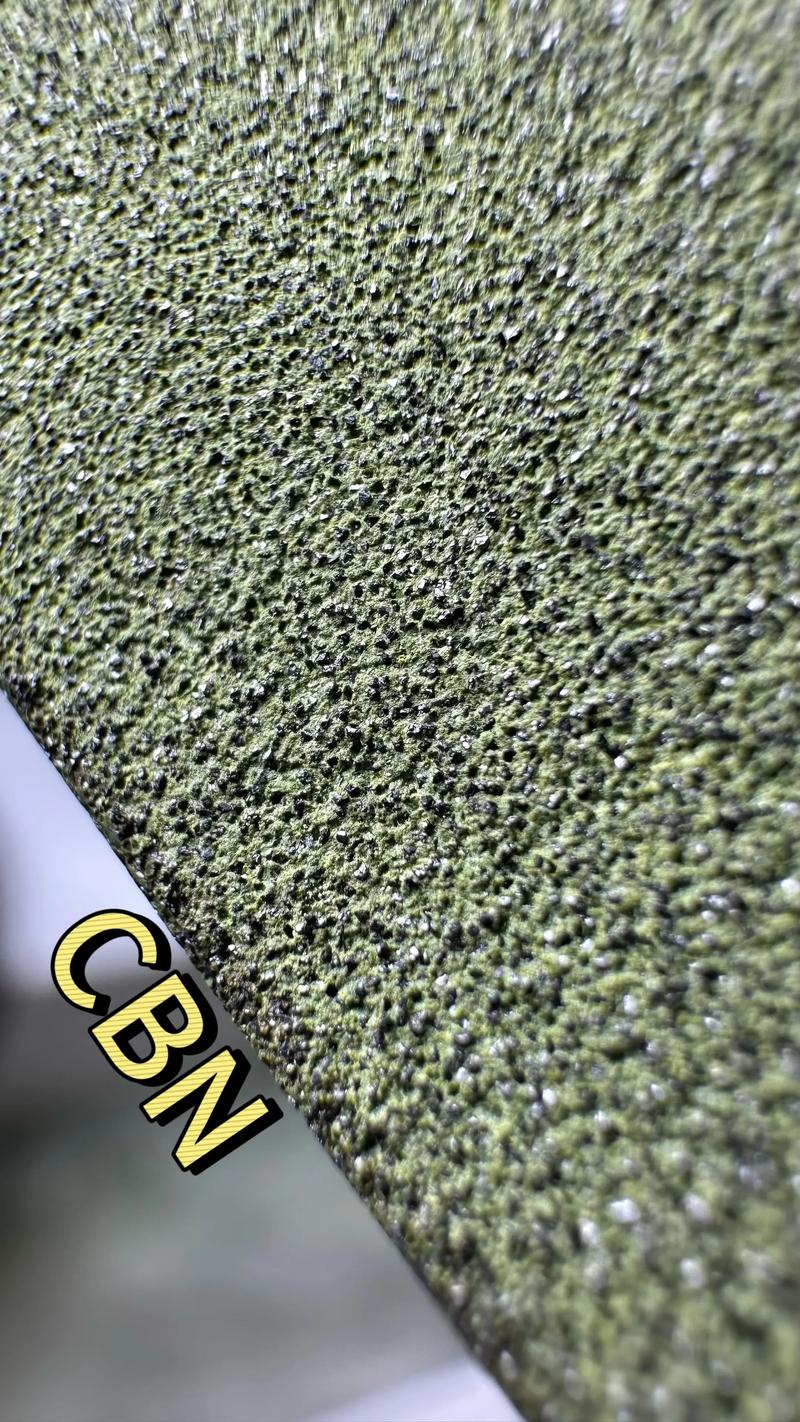

CBN就潇洒多了，它是磨钢材（特别是淬硬钢、高速钢、模具钢）的绝佳选择。热稳定性好，化学惰性强，根本不怕铁。二三十年前CBN砂轮贵得吓人，现在价格下来一些，但依然是高端货。我印象最深的是给一家减速机厂推荐CBN砂轮磨齿轮内孔，原先用普通刚玉砂轮，尺寸分散度大，一天要修整好几次；换了CBN之后，修整间隔延长了20倍，单件成本反而下降了。但CBN也不是万能的，磨削余量太大或者工件太软，它就不划算了——你用CBN砂轮荒磨退火钢，那真是暴殄天物。
问：我想磨陶瓷覆铜板（AMB基板），应该选哪种磨料？粒度怎么考虑？
答：陶瓷覆铜板，那玩意儿硬且脆，必须金刚石。但这里有讲究：磨陶瓷部分和磨铜层，理想情况下应该用两种不同的金刚石砂轮，因为铜软且黏，容易堵塞砂轮。如果只能一道工序，建议选树脂结合剂的金刚石砂轮，粒度120/140左右，硬度选软一些的（比如G或H），并要充分的冷却液冲洗。千万别用金属结合剂——它会让你体验到什么叫“砂轮板结”。另外，如果你对表面粗糙度要求高，后面可以加一道游离磨料研磨。
那些年被忽视的磨料“搭档”们
光有磨料，没有结合剂和磨具结构配合，就是一堆散沙。结合剂分陶瓷、树脂、橡胶、金属，每种脾气迥异。陶瓷结合剂刚性好、耐热、耐水，但脆，怕冲击；树脂结合剂弹性好，适合高速切割和抛光，但不耐高温；金属结合剂把持力强，用于金刚石锯片、薄片切割，但自锐性差。我见过最离谱的操作：有人用树脂结合剂砂轮去磨热轧钢板，结果树脂在高温下软化，砂轮直接“糊”了，车间里一股烧塑料的味儿。
还有粒度——很多人以为越细越光，但忽略了散热和切屑空间。磨硬材料时，粒度太细则砂轮容易堵塞和烧伤；磨软材料时，粒度太粗则表面粗糙度下不来。有个窍门：粗磨时粒度选小号（粗粒），精磨时选大号（细粒），但当你磨既硬又黏的材料时，有时候反而要用粗一些的粒度，牺牲一点点粗糙度，换来不烧伤。这种trade-off，书本上不会教，全是车间里试出来的。
最后说一句，冷却液是磨削的“隐形主角”。干磨碳钢基本等于自残，但磨铸铁或者某些非金属，有时偏偏干磨效果更好。有一次我见识过用压缩空气强冷代替磨削液磨航空铝材，居然解决了铝屑堵塞问题。选磨料，得把加工条件（机床、冷却、修整）一起考虑，孤零零选个磨料牌号毫无意义。行了，吐槽这么多，无非就一句话：磨料不是越贵越好，也不是越硬越好，用对地方才是王道。下次再碰到磨削问题，先别急着换砂轮，把工件材质、磨削要求、现场条件捋一捋，答案往往就在那里。
