避开工业机箱的坑：一个老机械师的血泪教训-中远盛泰工业

十多年前我第一次负责一个户外基站项目，机箱选了家知名品牌的IP65铸铝壳。结果呢？半年后拆开，里面积水能养鱼。那真是打脸——而且打得生疼。说实话，搞工业机箱这玩意儿，光看样本参数和图纸根本没用。你得被坑过、被客户骂过、被售后折腾过，才算真正有点感觉。

密封，不是加个圈那么简单

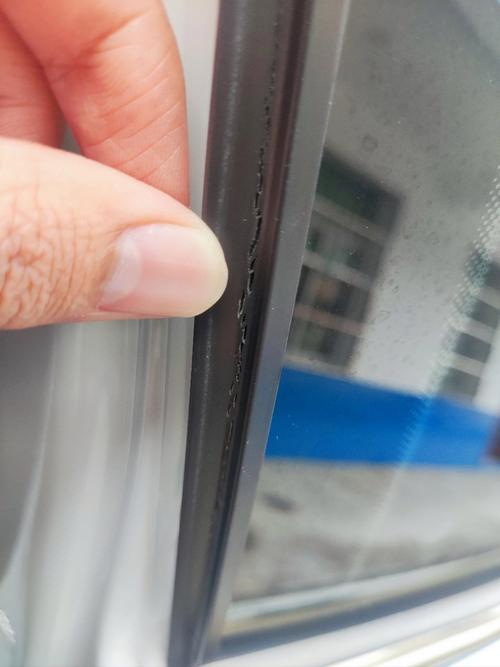

大部分新手选机箱，第一反应就是看防护等级。IP66、IP67……有用吗？有。但远远不够。我见过最离谱的案例：一个食品厂的清洗线，机箱宣称IP69K，结果不锈钢螺钉孔没封胶，高压热水顺着螺纹就进去了。后来拆开——电路板上一层味精结晶。客户气得差点把机箱砸我们脸上。防水真正的命门在哪？密封条的老化。三元乙丙？硅胶？好东西，但安装槽的压缩比如果没算对，两年就发硬失效。更坑的是，有些供应商为了省钱，槽的深度给你少0.5mm，图纸上根本看不出来。

问：我们厂用在沿海地区，盐雾大了点，304不锈钢机箱居然生锈了？答：你猜怎么着——因为螺栓是304的，但弹垫是201材质的，电偶腐蚀直接把螺丝啃成了粉末。这种细节，供应商业不知道，你验收时更不会注意。所以我现在选机箱，紧固件清单一定要单独列出来，材质、表面处理一项项核对。别嫌麻烦，这是血泪换来的。

散热，别被风机忽悠瘸了

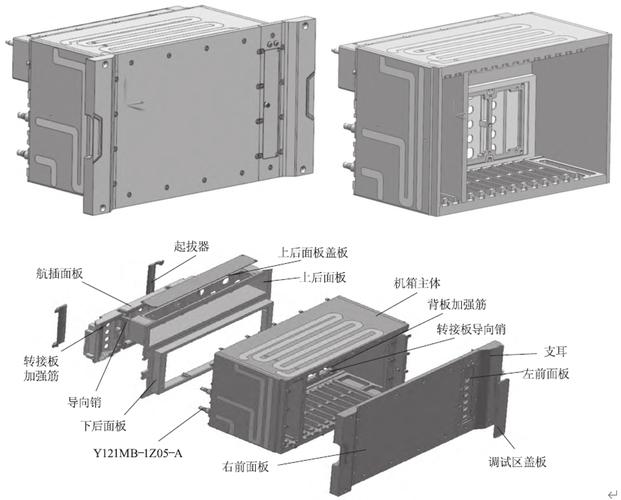

很多电气工程师一算发热量：“500瓦，得加两个风机。” 然后呢？机箱里装了仨风扇，灰尘进来，半年堵死。真正的散热高手都在玩结构散热。比如把功率模块直接贴到机壳内壁，用整面铝板当散热器。我们有个船用机箱项目，空间小得可怜，最后把后盖做成锯齿状的散热型材，没加任何风扇，靠近发动机舱照样稳定运行。

问：那内部热空气对流怎么办？不用风机靠啥？答：开几个百叶窗，形成烟囱效应啊！但记住，百叶窗必须向下倾斜，不然水会反灌进去。还有，进出风口的位置要低进高出，让热空气自然上升——这些学校都教过，但现场一急，全忘了。另外，EMC电磁兼容往往和散热打架。你要打通风孔吧，电磁泄漏就大了。我通常会加蜂窝波导窗，但这玩意儿贵得离谱。所以方案阶段就得和甲方掐：要省钱，还是过认证？

钣金机箱，折弯那点事

别看就是个铁盒子，折弯公差能让你装不上。有次我们做一个控制柜，门板死活关不平，检查一看：铰链侧那块侧板折弯后回弹了1.5度，导致整个门框是平行四边形的。矫正？没工具。最后垫了三层弹性垫圈才糊弄过去。所以现在出图，折弯系数我一定要标得明明白白，关键是要求供应商试折首件，当着我们面测对角线。别信什么“我们设备日本进口的，精度0.1mm”——跑过现场的人都懂。问：不锈钢机箱焊接变形怎么控制？尤其薄板！答：点焊间距啊！一定要从中间向两边跳焊，每次只焊30mm，冷却了再下一段。要是遇到愣头青师傅连续焊，整个板子立马扭成麻花。还有，筋板布局别光模仿国外图纸，人家模具冲压成型的，你是折弯焊接，应力路径完全不同。 表面处理也是重灾区。喷塑前处理不干净，三个月就起泡。户外机箱我强烈建议用先喷砂再喷锌基图层，比普通粉末韧性好得多。上次一个化工厂的机箱，盐酸雾气里泡了两年，涂层完完整整，那才叫舒坦。

选型最后一道关：谁用谁知道

其实机箱这东西，最终是给安装工人和维修技师用的。你把门做得再漂亮，开门方向挡住隔壁阀门，人家就得骂娘。现在我设计评审，会额外喊一线电工来听。他们一句话顶得上一堆仿真报告。比如“这个锁扣必须单手能操作，不然爬梯子上没法弄”或者“开孔位置偏左十公分，不然装滤芯要拆三个弯头”。还有，机箱的散热计算不要只停留在热仿真软件里。打样出来，塞满发热模拟负载，极端环境测24小时。去年我们一个光伏逆变器机箱，仿真没问题，实测时太阳直射导致表面温度飙升，内部温控直接报警——加了一层隔热棉才解决。选工业机箱，就是选一个不会说话但天天陪设备吃苦的兄弟。别光盯着单价，把维修、停机、返工的隐形成本算进去，你才知道哪个真正划算。下次招标，带上游标卡尺和手电筒，去供应商车间随机抽检半成品。你会感谢我的。

避开工业机箱的坑：一个老机械师的血泪教训

密封，不是加个圈那么简单

散热，别被风机忽悠瘸了

钣金机箱，折弯那点事

选型最后一道关：谁用谁知道

文章目录

最新文章

热门标签
